MDK-Scope联合调试 RTT模式 多通道

1.基本配置

添加RTT的.C和.H文件到MDK工程中，RTT模式所需的文件可以到scope安装目录下找到，参见下图1

图1：文件添加

2.两个函数添加

一是通道配置函数： SEGGER_RTT_ConfigUpBuffer(1,"JScope_u2",buf,1024, SEGGER_RTT_MODE_NO_BLOCK_SKIP);

参数分析：

1：是通道设定，通过实验验证只能设定为1，虽然Scope本身通道限制最大值为3

JScope_u2：数据格式，JScope_是固定开头，数据类型参照下面就行

Buf：缓冲数组

1024：缓冲数组大小，这个可以根据实验效果来确定，如果发送的速度快且数据多，设定较大；常设512/1024/2048；另外如果Jlink仿真器版本较高(性能好)，可以设定小一点的值

SEGGER_RTT_MODE_NO_BLOCK_SKIP：数据处理模式，一般选这个就行

二是发送数据函数：

  SEGGER_RTT_Write(1, &data[i], N);

参数分析：

1：上面设定的通道(只能为1)

&data[i]: 要发送的数据指针/数组，

N: data[i]的数据字节长度，8位时N=1; 16位时N=2; 32位时,N=4

参数详细设定可见Jlink手册

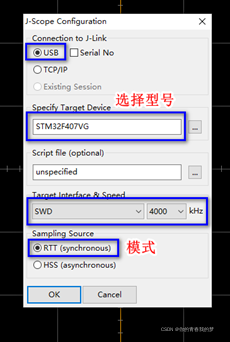

1. Jscope配置，看图2

图2：Jscope配置

我们这里使用Jlink转SWD模式，没有使用JTAG模式

3.多通道设置

很多关于scope的RTT模式教程都是单通道的，这里就详细说一下多通道显示设置步骤

(1)通道配置

SEGGER_RTT_ConfigUpBuffer(1,"JScope_u2",buf,1024, SEGGER_RTT_MODE_NO_BLOCK_SKIP);

只更改一个参数就行：

JScope_u2：是1个通道

JScope_u2u2: 是2个通道

…

有上可知只要在JScope_后面增加对应的数据类型说明就行;

示例2个通道输出

SEGGER_RTT_ConfigUpBuffer(1,"JScope_u2u2",buf,2048, SEGGER_RTT_MODE_NO_BLOCK_SKIP);

如果通道数增加，当然对应的缓冲大小也应该增加；

(2)数据发送：再增加一组数据发送就行

SEGGER_RTT_Write(1, &SineWave128[(i++)%128], 2);//发送通道1

     SEGGER_RTT_Write(1, &SineWave[(j++)%128], 2);//发送通道2

（3）效果展示：2通道数据波形

这里是20KHz发送频率，2个通道16位数据模式

图3：波形1

图4：波形2

这里给大家对比一下：缓冲大小设定的影响：

图3和图4是一样的配置输出：输出正弦波

但是我们看到图3中出现波形的不正常显示，那是因为设定缓冲2048；

修改后，图4是正常的，设定缓冲4096

所以大家根据实际效果来调整缓冲大小，只要确保波形输出正常即可
