calico官网网络拓扑实现：基于eNSP与VMVare

Calico官网提供了两种网络设计模式：

• AS per rack: 每个rack(机架)组成一个AS，每个rack的TOR交换机与核心交换机组成一个AS
• AS per server: 每个node做为一个AS，TOR交换机组成一个transit AS

每个TOR分为四个交换机，每个node与每个交换机都有连接。通过颜色区分每一个平面。

在Kubernetes平台中，使用calico brid生成的路由条目与endpoint相关，会对路由分配网段，这样可以减少路由条目数量，但不会改变路由数量级。当集群规模过大，endpoints与对应的路由条目也会随之增加，此时就需要可以处理一定量级路由的网络设备。无论使用那种网络模式，始终都会有一个网络设备上要存放calico网络拓扑中的所有路由。所以在使用calico网络时，需要确定网络处理能力，此时使用单独node或master代替bgp反射器不是很恰当了。

实验：完成基于AS per rack的网络设计

实验完成：

• 每一个rack分配一个AS号，node与TOR之间是ibgp，TOR之间是ebgp
• node只与TOR建立BGP连接关系，TOR与rack上的所有node建立BGP连接
• 所有TOR之间以node-to-node mesh方式建立BGP连接

实验目标：将Node的BGP压力转移到了TOR之上。随着rack的增加，还可以使用Spine承担TOR的压力

联通vmvare与eNSP

选择"其他设备" 并添加"Cloud"到eNSP, 并设置对应接口

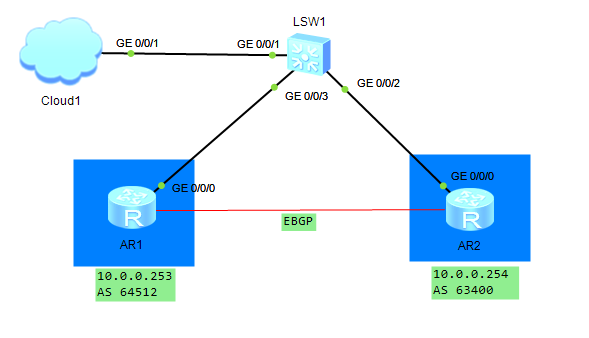

完成TOR拓扑

这里AR1 AR2 为TOR Cloud的对端为vmvare adpter，连接的是多个虚拟机，因为使用交换机相连，从概念上完成了一个简易的AS per rack。

配置交换机

system-view
sysname SW1
vlan batch 10 20 30

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 30

interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20 30

interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20 30

配置TOR及OSPF

system-view
sysname R1

interface GigabitEthernet0/0/0
ip address 10.0.0.253 24
dis this
quit

interface l0
ip address 1.1.1.1 32
quit
ospf router-id 1.1.1.1
area 0
network 1.1.1.1 0.0.0.0
network 10.0.0.253 0.0.0.0
dis this


system-view
sysname R2

interface GigabitEthernet0/0/0
ip address 10.0.0.254 24
dis this
quit

interface l0
ip address 2.2.2.2 32
quit
ospf router-id 2.2.2.2
area 0
network 2.2.2.2 0.0.0.0
network 10.0.0.254 0.0.0.0
dis this

配置TOR间的EBGP

bgp 64512
router-id 10.0.0.253
peer 10.0.0.254 as-number 63400


bgp 63400
router-id 10.0.0.254
peer 10.0.0.253 as-number 64512

配置node与tor的bgp实体

bgp 64512
router-id 10.0.0.253
peer 10.0.0.5 as-number 64512
peer 10.0.0.5 reflect-client
dis ip interface brief


bgp 63400
router-id 10.0.0.254
peer 10.0.0.6 as-number 63400
peer 10.0.0.6 reflect-client
dis ip interface brief

配置calico与TOR间BGP关系

配置calico bgp rr需要用到 BGPConfiguration BGPPeer Node 对应的资源清单的配置

配置全局asNumber

apiVersion: projectcalico.org/v3
kind: BGPConfiguration
metadata:
  name: default
spec:
  logSeverityScreen: Info
  nodeToNodeMeshEnabled: false
  asNumber: 64512

配置bgp peer

注意bgp对等体作用域范围，也可以理解为使用

node specific: 生效与特定节点
globe: 全局配置，使用该配置时不能配置node和nodeSelector字段，这个配置将集群中所有的节点都建立bgp关系
node-to-node mesh：全互联模式

apiVersion: projectcalico.org/v3
kind: BGPPeer
metadata:
  name: default-64512
spec:
  node: master01 # 指定bgppeer生效范围，默认为全局模式
  peerIP: 10.0.0.253 # bgp对等体的IP
  asNumber: 64512
---
apiVersion: projectcalico.org/v3
kind: BGPPeer
metadata:
  name: default-63400
spec:
  node: node02
  peerIP: 10.0.0.254
  asNumber: 63400

此时可以看到node与tor间形成了对应的bgp rr

[root@node02 ~]# calicoctl node status
Calico process is running.

IPv4 BGP status
+--------------+---------------+-------+----------+-------------+
| PEER ADDRESS |   PEER TYPE   | STATE |  SINCE   |    INFO     |
+--------------+---------------+-------+----------+-------------+
| 10.0.0.254   | node specific | up    | 14:34:30 | Established |
+--------------+---------------+-------+----------+-------------+


[root@master01 ~]# calicoctl node status
Calico process is running.

IPv4 BGP status
+--------------+---------------+-------+----------+-------------+
| PEER ADDRESS |   PEER TYPE   | STATE |  SINCE   |    INFO     |
+--------------+---------------+-------+----------+-------------+
| 10.0.0.253   | node specific | up    | 01:29:08 | Established |
+--------------+---------------+-------+----------+-------------

对应的tor中也学习到相应的pod间的路由条目，而TOR只与自己建立bgp rr的node的路由进行学习，其他Node的Pod间路由，由tor之间的EBGP进行学习到的。

[R1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 11       Routes : 11

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.1.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
        2.2.2.2/32  OSPF    10   1           D   10.0.0.254      GigabitEthernet0/0/0
       10.0.0.0/24  Direct  0    0           D   10.0.0.253      GigabitEthernet0/0/0
     10.0.0.253/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     10.0.0.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
  10.244.140.64/26  EBGP    255  0           D   10.0.0.6        GigabitEthernet0/0/0
  10.244.241.64/26  IBGP    255  0          RD   10.0.0.5        GigabitEthernet0/0/0
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

对应的文件

eNSP拓扑
