OPENWIFI实践1：下载并编译SDRPi的HDL源码

使用的软件环境是装好VIVADO2018.3的UBUBTU LINUX系统，我用的UBUNTU18.04。购买SDRPi后所给的资料中含有装好VIVADO2018.3的UBUNTU系统。

1，首先下载openwifi-hw项目：

git clone --recursive  https://github.com/open-sdr/openwifi

2，设置vivado的环境变量：

source /tools/Xilinx/Vivado/2018.3/settings64.sh

3，编译ADI-HDL的所有涉及的IP核。

cd adi-hdl/projects/adrv9364z7020/ccbob_lvds/  &&  make

执行结果如下图所示：

由于不同的板子对应不同的IP核心需要编译不一样的IP核，我们SDRPI是基于adrv9364z7020/ccbob_lvds这个项目添加修改而来，所以我们进入adrv9364z7020/ccbob_lvds/目录进行make，这样就可以生成所需要的IP库。

4，进入sdrpi项目，执行：

../create_ip_repo.sh /tools/Xilinx/

就是在当前SDRPi目录执行上一级boards目录下的 create_ip_repo.sh脚本。参数/tools/Xilinx是VIVADO2018.3的安装目录。

这步执行会调用VIVADO生成各种所需的IP核，会有多次VIVADO界面弹出，最终成功后样子如下图：（红框部分是TCL窗口）

5，上述执行完毕之后，在TCL  窗口输入source ./openwifi.tcl执行这个脚本。

source  ./openwifi.tcl

之后VIVADO自动生成项目：

 6，我们更新一下IP状态：reports  >> report ip status 选择需要更新的IP后点upgrade selected.

 成功执行后弹出：

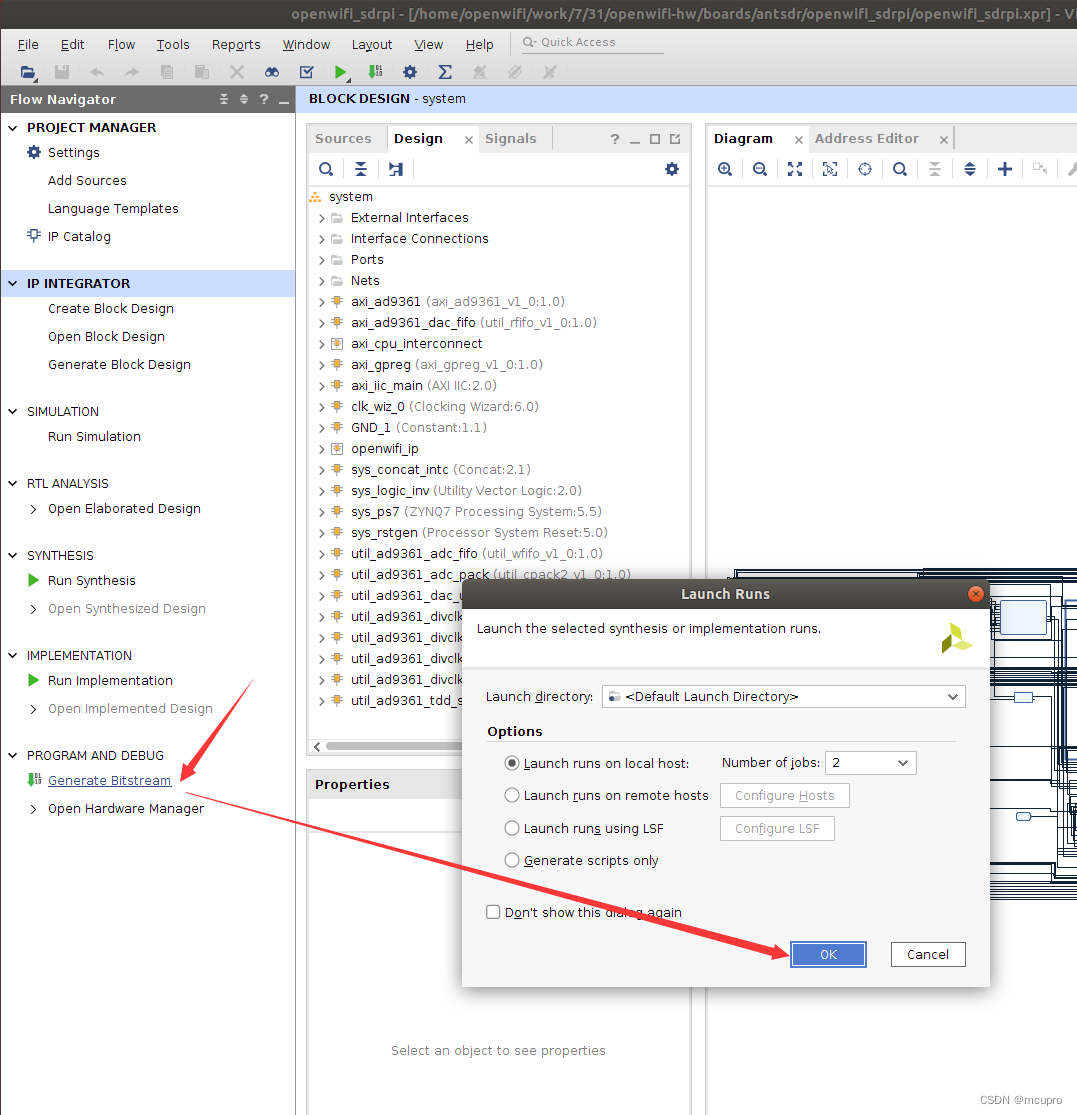

 7，点GENERRATE BITSREAM 直接生成BIT STREAM文件：

 8,经过一段十几分钟时间等待，BIT流生成完毕。

 在openwifi-hw/boards/antsdr/openwifi_sdrpi/openwifi_sdrpi.runs/impl_1下的system_top.bit就是生成的BITSTREAM文件。

{
