与RIP不同，OSPF不支持自动路由聚合，仅支持手动路由聚合。OSPF路由聚合有两种机制：区域间路由聚合和外部路由聚合。区域间路由聚合必须配置在ABR路由器上，指的是ABR在把与自己直接相连区域（Area）中的Type-1和Type-2 LSA转换成Type-3 LSA时，对生成的Type-3 LSA进行聚合。外部路由聚合必须配置在ASBR路由器上，指的是ASBR对Type-5 LSA进行聚合。

区域间路由聚合是ABR对自己直接相连区域内的路由进行聚合，从而减少传播至与自己直接相连的其它区域的Type-3 LSA 的数量。需要注意：区域间路由只能聚合由Type-1 LSA 或 Type-2 LSA产生的路由；如果路由器由外部或其它区域传到本区的（或者说路由是由Type-5 LSA或Type-3 LSA 生成的），则对于这样的路由ABR是不能够进行聚合的。

外部路由聚合是指在ASBR路由器上针对引入OSPF网络的外部路由进行的聚合，目的是减少在OSPF网络中的Type-5 LSA 的数量。外部路由聚合必须在外部路由进入OSPF网络的ASBR上进行；外部路由进入OSPF网络后，在ABR上是无法对相应的Type-5 LSA进行聚合的。

对于NSSA区域，当该区域的ABR将Type-7 LSA 转换为 Type-5 LSA 时，该ABR也可以充当ASBR的角色，并对Type-5 LSA 进行聚合。需要注意：当NSSA区域存在多台ABR时，必须由Router-ID 最大的ABR进行Type-7 LSA 到 Type-5 LSA的转换操作。NSSA区域的外部路由聚合有两种方式，一种是在NSSA区域的ASBR上直接对外部路由进行聚合，另一种是在NSSA区域中 Router-ID 最大的、负责将Type-7 LSA 转换成Type-5 LSA 的ABR上进行聚合。

R1、R2、R3为公司总部网络路由器，R4为分支机构路由器，R5为外部非OSPF网络的路由器，SW1为总部内部交换机，R1、R2、R3、R4、SW1运行OSPF协议。PC1、PC2、PC3、分别属于vlan2 vlan 3 vlan 4。SW1与R1之间的链路属于vlan5，且属于区域1。R1与R2 R1与R3之间链路属于区域0。R4与R2 R4与R3属于区域2。区域2 是一个NSSA区域，R4使用静态路由去往R5的Loopback接口所模拟的外部网络。网络管理员需要在实现全网互通的前提下，尽可能地精简LSDB和优化路由表。
在这里插入图片描述

接口IP配置不赘述，接下来部署OSPF。
SW1配置
在这里插入图片描述

R1配置

R2配置

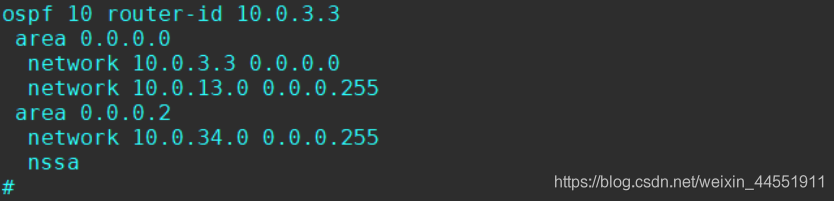

R3配置

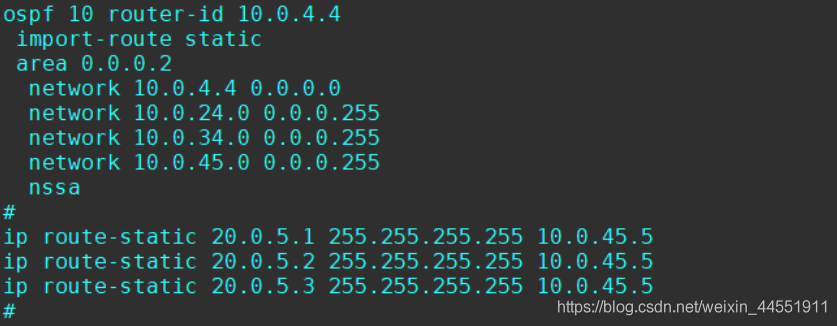

R4配置OSPF 并配置去往外部网络的静态路由，并进行引入。

//查看R1的邻居状态（状态都为Full）
在这里插入图片描述

//查看R1的路由表
在这里插入图片描述

在这里插入图片描述
//可以看到R1上已经接收到了所有的非直连路由，全网已经实现了互通。

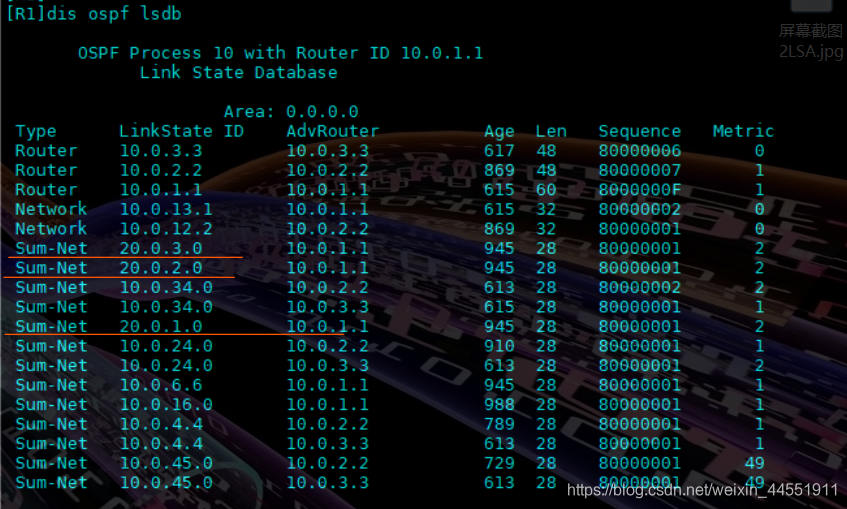

//查看R2的LSDB
在这里插入图片描述

在这里插入图片描述
//可以看到目前R2为每一台PC所属的网络都单独维护了Type-3 LSA (Sum-Net LSA)

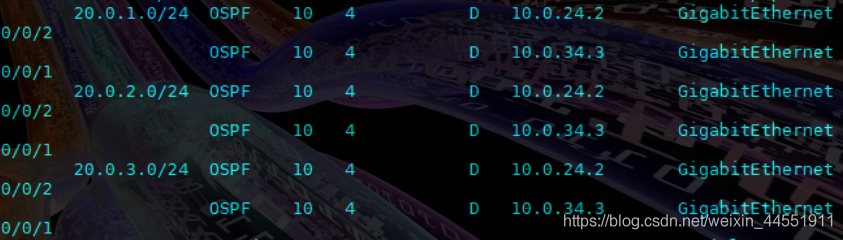

//查看R2的路由表
在这里插入图片描述
//可以看到目前R2的路由表中拥有每一台PC所属网络的路由。为了减少LSDB中Type-3 LSA 的数量以及路由表中路由条目的数量，下面进行区域间路由聚合。

//在SW1上使用命令 abr-summary 配置区域间路由聚合
在这里插入图片描述

//查看R1的LSDB及路由表
在这里插入图片描述

//可以看到，R1的LSDB中为每一台PC所属的网络都单独维护了 Type-3 LSA，在路由表中为每一台PC所属的网络都单独维护了路由，说明配置区域间路由聚合并没有产生作用，原因是只有在ABR上才能进行区域间的路由聚合。删除SW1上的路由聚合配置
[SW1-ospf-10-area-0.0.0.1]undo abr-summary 20.0.0.0 255.255.252.0

//在ABR路由器R2的区域0中配置域间路由聚合
在这里插入图片描述
//查看R4的LSDB及路由表

//可以看到R4在LSDB中为每一台PC所属的网络单独维护了 Type-3 LSA ，在路由表中为每一台PC所属的网络都单独维护了路由，ABR路由器R2上配置的区域路由聚合也没有产生作用，原因是ABR只能对自己直连的区域进行区域间路由聚合。删除R2上的路由聚合配置
[R2-ospf-10-area-0.0.0.0]undo abr-summary 20.0.0.0 255.255.252.0

//在ABR路由器R1区域1中配置路由聚合
在这里插入图片描述
//查看R2的LSDB及路由表

可以看到，R2的LSDB中没有为每一台所属的网络单独维护 Type-3 LSA，维护的是聚合后的 Type-3 LSA；R2的路由表中去往每一台PC所属的网络明细路由也被聚合后的路由取代了。

//配置外部路由聚合
以 Type-7 LSA 的形式进入OSPF网络的外部路由仍然未被聚合，LSDB仍然会为每一条外部路由单独维护一条LSA，路由表中也会为每一条这样的LSA产生明细路由。
R4上使用 asbr-summary 配置外部路由聚合
在这里插入图片描述
//查看R4的LSDB及路由表

在这里插入图片描述
//可以看到R1的LSDB中没有明细 Type-5 LSA，只有聚合了的 Type-5 LSA，R1的路由表中也没有外部网络的明细路由，只有聚合后的路由。

//查看R2的LSDB及路由表
在这里插入图片描述

//可以看到，R2的LSDB中没有明细 Type-5 LSA和Type-7 LSA，只有聚合后的Type-5 LSA 和 Type-7 LSA，R2的路由表中没有外部网络的明细路由，只有聚合后的路由。

//在NSSA区域的ABR上配置外部路由聚合
由于区域2是NSSA区域，该区域的ABR路由器会将 Type-7 LSA 转换为 Type-5 LSA，并泛洪到区域0。
先删除R4上的路由聚合配置，然后在区域2的ABR路由器R2上配置外部路由聚合
[R4-ospf-10]undo asbr-summary 20.0.5.0 255.255.255.252

[R2-ospf-10]asbr-summary 20.0.5.0 255.255.255.252

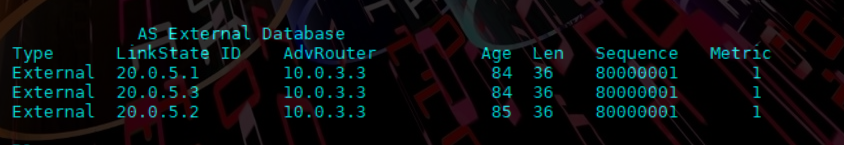

//查看R1的LSDB
在这里插入图片描述
//可以观察到，R1的LSDB中针对每一条外部明细路由都有一条相应的Type-5 LSA ，说明在ABR路由器R2上进行的外部路由聚合配置并未生效。原来，将 Type-7 LSA 转换为Type-5 LSA 的是Router-ID 较大的ABR路由器R3，所以，在R2上进行的外部路由聚合配置不能生效。
