\/ PN的综合实验

 如上图，要求

1.全网可达

2.AR3上不能建立BGP

3.A1通A2，B1通B2

4.AR7可通AR3

第一步是一成不变的配置ip，如下图

 接着我们在中间AR2-AR4上进行宣告，BGP(AR除外)，MPLS的建立

AR2和AR4上的日志太多，下图为所需指令

AR3上的MPLS如下图

 到这中间区域的基本任务已经完成

接着去AR2和AR4上建立空间A

以AR4为例（又被日志顶掉了，就用下半部分B空间的代替）

 A空间的指令只是把B改为A，把1：2改为1：1即可

然后我们再去AR1和AR6上宣告，还是OSPF，截图省略了，关键在于AR2上起第二个OSPF，宣告AR1和AR2之间的网段（OSPF2的宣告要在空间A里面）

如下图

 AR4上重复此操作即可

之后进行双向重发布

然后ping一下AR5环回验证

 上半部分就结束了，我们进行下半部分，AR6和AR7操作和上面差不多，该写的已经写了，所以我们下半部分用RIP来宣告，但是在此之前先建立B空间，如下图

 进B空间RIP宣告

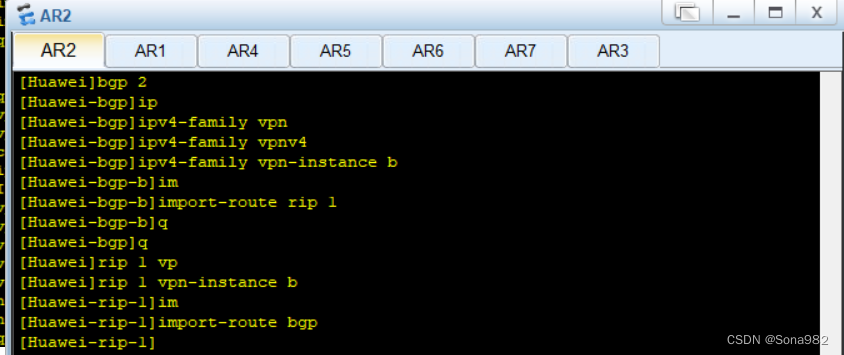

然后双向重发布

 AR4上的操作以此类推，但是我们发现AR4和AR7连接多了一条线，多出来这条我们是用来AR7和AR3互通的，而且互通很简单，在AR3和AR7上分别写上去AR4的路由即可

 顺便ping一下，看看通没通（差点忘记了，AR7上要写NAT，不然ping不通）

因为AR6也要pingAR3，但是只能通过AR7访问，因为中间是ISP区域

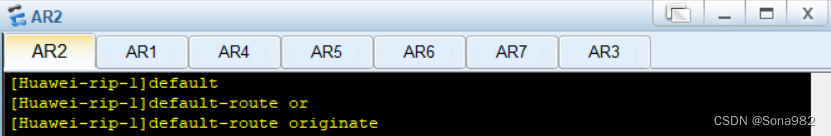

那么我们就去AR2上下放一个缺省给AR6

 然后我们还用去AR7给AR4下放一个缺省，和2给6一样

最后去AR4上宣告一下就ok

 然后在A和B的区域内随便ping

到此实验结束
