STM32学习记录0003——STM32芯片解读

前言：资料准备

1、芯片数据手册

2、中文参考手册

3、原理图

一、芯片有哪些资源

1、官网在线选型工具https://www.stmcu.com.cn/Product/pro_detail/STM32F1/product
刚刚开始可能不知道具体的Flash和Internal RAM 的大小，但是可以大概知道需要多少定时器、ADC/DAC、I/O口，可以根据自己需要勾选下面框里面的具体信息，会有合适的芯片推荐。

详细介绍一下STM32F103RTC6的内部资源
1、内核
32位高性能ARM Cortex-M3处理器
始终高达72M，实际使用还可以超频一点点
单周期乘法和硬件除法
2、I/O口

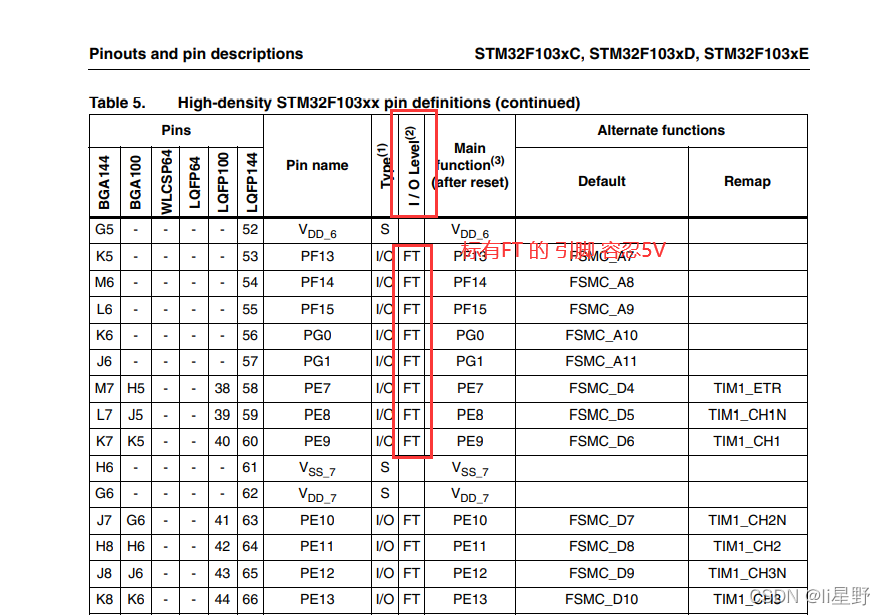

STM32F103RCT6you64个引脚，51个I/O口，其中大部分的I/O口都耐5V（模拟通道除外），支持SWD和JTAG调试，其中SWD只需要2根数据线
3、存储器容量：
STM32F10RTC6：256K FLASH，48K SRAM
注释：PIN to PIN 兼容，大多是引脚一样的芯片都是兼容的。
4、时钟、复位和电源管理
5、低功耗：
有睡眠，停止和待机三种低功耗模式
可用电池为RTC和备份寄存器供电
6、AD（模拟信号转换为数字信号）：
3个12位AD【多达21个外部测量通道】
转换范围：0-3.6V(电源电压)
内部通道可用用于内部温度检测
内置参考电压
7、DA（数字信号转换为模拟信号）
2个12位DA
8、DMA（直接存储器访问）
12个DMA通道（7+5=12；7通道DMA1.5通道DMA2）支持外设：定时器。ADC，DAC,SDIO，IIC，SPI 和 USART
9、定时器：多达11个定时器
4个通用定时器
2个基本定时器
2个高级定时器
1个系统定时器
2个看门狗定时器
10、通信接口：多达13个通信接口
2个IIC
5个串口
3个SPI接口
1个SPI接口
1个CAN2.0
1个USB FS
1个SDIO

二、芯片内部结构怎么样

该图在芯片数据手册里面找到，

三、芯片引脚和功能怎么对应

该图在芯片数据手册里面找，

在数据手册里面查找引脚功能

四、STM32最小系统设计

1、供电
VDD 数字高 VSS 数字地，VDDA 模拟高，需要加一个电阻

2、复位

3、时钟：外部晶振（2个）

C3\C4电容一般不焊接因为内部已经到了电容
4、Boot 启动模式选择

5、下载电路（串口/JTAD/SWD）

（1）串口下载，留出串口1 接一个USB转接口
（2）JTAD/SWD下载

6、后备电源
