1.理解Matplotlib

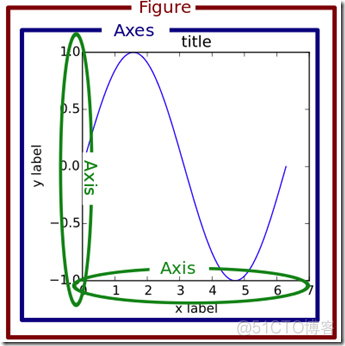

1. 在Matplotlib中，整个图像为一个Figure 对象。Figure对象中可以包含一个或者多个Axes对象，每个Axes 对象都是一个拥有自己坐标系统的绘图区域。

​ ​

add_subplot(numRows, numCols, plotNum)

• 图表的整个绘图区域被分成 numRows 行和 numCols 列；
• 然后按照从左到右，从上到下的顺序对每个子区域进行编号，左上的子区域的编号为1；
• plotNum 参数指定创建的 Axes 对象所在的区域；

subplots(numRows, numCols) 在一个figure创建指定的numRows*numCols示例图

# 获取figure 方式一, fig = plt.figure() ax = fig.add_subplot(1, 1, 1) # 获取figure方式二 ax2 = plt.subplot(1,1,1) # 一个figure下存在多个坐标轴 fig ，(ax1,ax2,ax3) = plt.subplots(3,1)

说明：

• figure 代表一张画布，画布中可以存放多个axes ais 代表坐标轴参数

2.matplotlib图标正常显示中文

import matplotlib.pyplot as plt plt.rcParams['font.sas-serig']=['SimHei'] #用来正常显示中文标签 plt.rcParams['axes.unicode_minus']=False #用来正常显示负号

​ ​

3.使用参数

配置文件包括以下配置项：

• axex: 设置坐标轴边界和表面的颜色、坐标刻度值大小和网格的显示
• backend: 设置目标暑促TkAgg和GTKAgg
• figure: 控制dpi、边界颜色、图形大小、和子区( subplot)设置
• font: 字体集（font family）、字体大小和样式设置
• grid: 设置网格颜色和线性
• legend: 设置图例和其中的文本的显示
• line: 设置线条（颜色、线型、宽度等）和标记
• patch: 是填充2D空间的图形对象，如多边形和圆。控制线宽、颜色和抗锯齿设置等。
• savefig: 可以对保存的图形进行单独设置。例如，设置渲染的文件的背景为白色。
• verbose: 设置matplotlib在执行期间信息输出，如silent、helpful、debug和debug-annoying。
• xticks和yticks: 为x,y轴的主刻度和次刻度设置颜色、大小、方向，以及标签大小。

4.使用参考

1. 确定坐标范围

1. plt.axis([xmin, xmax, ymin, ymax])
2. xlim(xmin, xmax)和ylim(ymin, ymax)来调整x,y坐标范围

2. 改变绘图风格

plt.style.use('ggplot')

3. plt.figure()

plt.figure(1) # 第一张图 plt.subplot(211) # 第一张图中的第一张子图 plt.plot([1,2,3]) plt.subplot(212) # 第一张图中的第二张子图 plt.plot([4,5,6]) plt.figure(2) # 第二张图 plt.plot([4,5,6]) # 默认创建子图subplot(111) plt.figure(1) # 切换到figure 1 ; 子图subplot(212)仍旧是当前图 plt.subplot(211) # 令子图subplot(211)成为figure1的当前图 plt.title('Easy as 1,2,3') # 添加subplot 211 的标题

4. plt.text()添加文字说明

plt.xlabel('Smarts') # 标识坐标轴 plt.ylabel('Probability') #添加标题 plt.title('Histogram of IQ') #添加文字 plt.text(60, .025, r'$\mu=100,\ \sigma=15$') plt.axis([40, 160, 0, 0.03]) # 图像的大小 plt.grid(True) # 显示表格

5. plt.annotate()文本注释

plt.annotate('local max', xy=(2, 1), xytext=(3, 1.5), arrowprops=dict(facecolor='black', shrink=0.05), ) # 参数分别为：注释内容 注释位置 内容位置 指示线参数 plt.ylim(-2,2)

6. plt.xticks()/plt.yticks()设置轴记号

# 设置轴记号 xticks([-np.pi, -np.pi/2, 0, np.pi/2, np.pi], [r'$-\pi$', r'$-\pi/2$', r'$0$', r'$+\pi/2$', r'$+\pi$']) yticks([-1, 0, +1], [r'$-1$', r'$0$', r'$+1$'])

​ ​

7. plt.legend()添加图例

plot(X, C, color="blue", linewidth=2.5, linestyle="-", label="cosine") plot(X, S, color="red", linewidth=2.5, linestyle="-", label="sine") legend(loc='upper left') # 指定图例的位置

5. 样式

1. 颜色 按照RGB 定色
2. 线条类型 linestyle





       '-'       solid line style


'--'      dashed line style


'-.'      dash-dot line style


':'







1.


2.


3.


4.



3. 转角的风格 Marker





       '.'       point marker


','       pixel marker


'o'       circle marker


'v'       triangle_down marker


'^'       triangle_up marker


'<'       triangle_left marker


'>'       triangle_right marker


'1'       tri_down marker


'2'       tri_up marker


'3'       tri_left marker


'4'       tri_right marker


's'       square marker


'p'       pentagon marker


'*'       star marker


'h'       hexagon1 marker


'H'       hexagon2 marker


'+'       plus marker


'x'       x marker


'D'       diamond marker


'd'       thin_diamond marker


'|'       vline marker


'_'
