backbone核心详解系列——RepVGG

2022-08-04 11:36:00 【TigerZ*】

主要贡献

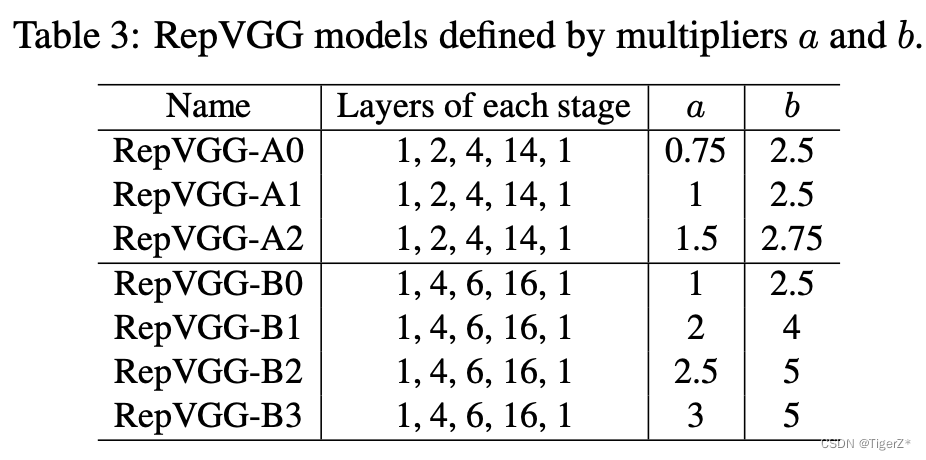

设计了重参数化的模块，将训练和推理解耦，并且设计了两个系列的整体网络结构和相应的缩放方法，可以适应不同的精度性能需求，结果显示在GPU上推理速度高于renset系列。

PS：这个网络主要考虑的是提升GPU（不是移动端）的计算密度（计算量除以计算时间），追求高速度、省内存，较少关注参数量和理论计算量。在低算力设备上，可能不如 MobileNet 和 ShuffleNet 系列适用。主要借鉴了ACNet、VGG和resnet的思想。

核心模块

做的核心操作就是在VGG的基础上，在训练时加入旁路如1*1卷积以及shotcut层，在推理的时候将常规的3*3卷积和1*1卷积以及shotcut层的操作进行合并，但是和ResNet的不同就变成了，除了shotcut层中间层不再使用除3*3以外的任何卷积，且shotcut融合的时候也不是使用的concat操作而是使用的对应位置相加的方式。对比resnet如下图：

我们需要理解的两个关键点就是：1）为什么训练的时候要加旁路；2）推理时如何合并的旁路。

训练为何要加旁路

不加旁路的lain式架构模型（如VGG）由于梯度爆炸和消失等原因导致无法做的很深，精召性能也比较差。而带旁路（典型shotcout分支）的模型（典型resnet）一定程度上解决了梯度问题，精召性能也更高。有研究表示 ResNet 的分支结构（shortcut）产生了一个大量子模型的隐式 ensemble（因为每遇到一次分支，总的路径就变成两倍），单路直连架构显然不具备这种特点。因此repvgg在训练时也保持了1*1卷积核identity分支（恒等映射，但是论文对比几种机制后增加了BN层，并且该分支只能出现在前后层维度一样的两层间）。

推理如何合并旁路

具体的原理如下图（重点看如何合并卷积层以及如何合并的BN层），输入和输出层宽度（特征图channel数）均为2，因此其实是有4个3*3卷积参数矩阵和1*1卷积参数矩阵。注意三个分支都有BN（batch normalization）层，其参数包括累积得到的均值及标准差和学得的缩放因子及bias。这并不会妨碍转换的可行性，因为推理时的卷积层和其后的BN层可以等价转换为一个带bias的卷积层（也就是通常所谓的“吸BN”）。如果能很快看懂该图，那么基本就已经理解了合并原理。

如果看完有点懵，这里面主要涉及三点：1）对卷积的理解。2）对BN原理和实现的理解。3）简单的数学乘法结合率。

卷积理解

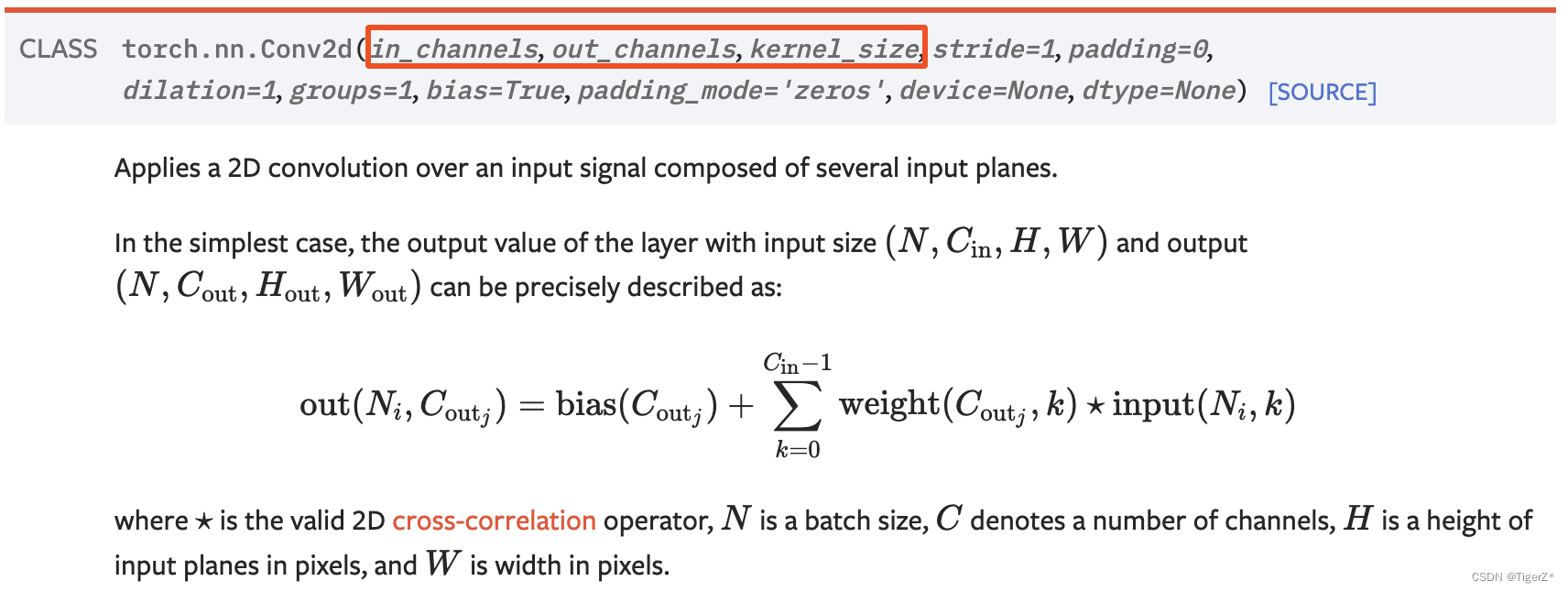

计算我们这里不再讨论（就是简单的乘法和加法），主要是要理解一个卷积的定义，其实是个4维矩阵（对应上面的图，其实1*1卷积论文中将黄色色四个块也用空白分成4个1*1 更直观，然后我们假设竖向分割，左边2个3*3、1*1和identify对应输出第一个特征图，右边两个对应第二个特征图。这样就很好理解3*3、1*1和identify是如何通过扩充0转变为3组3*3进而通过对应点加转换为1组3*3了）。比如pytorch定义卷积

BN理解

首先BN存在的意义是尽可能将每一层拉回0点附近（深度学习模型的独立同分布假设），使得梯度跟敏感，可是使用更大的学习率训练模型。然后BN相关其实有四个变量u、v、γ、β，训练时u、v分别是针对一个输出特征图统计的均值和方差（一个batch或者通过动量统计多个batch）是不断变化的，γ、β是两个可学习参数，目的是二次将归一化的特征值一定程度拉回高效的学习区间（自己理解）；然后重点来了，推理时u、v、γ、β其实大多数网络都已经是定值（u、v是通过统计训练样本的均值和方差来定的，因为一般推理场景的batch都比较小，会不抖动大）。所以可以一个特征图合并为一个偏置量（结合后面的数学推理来看就明了了）
