1.DDR3硬件设计

2.DDR3引脚作用

3.DDR3时序

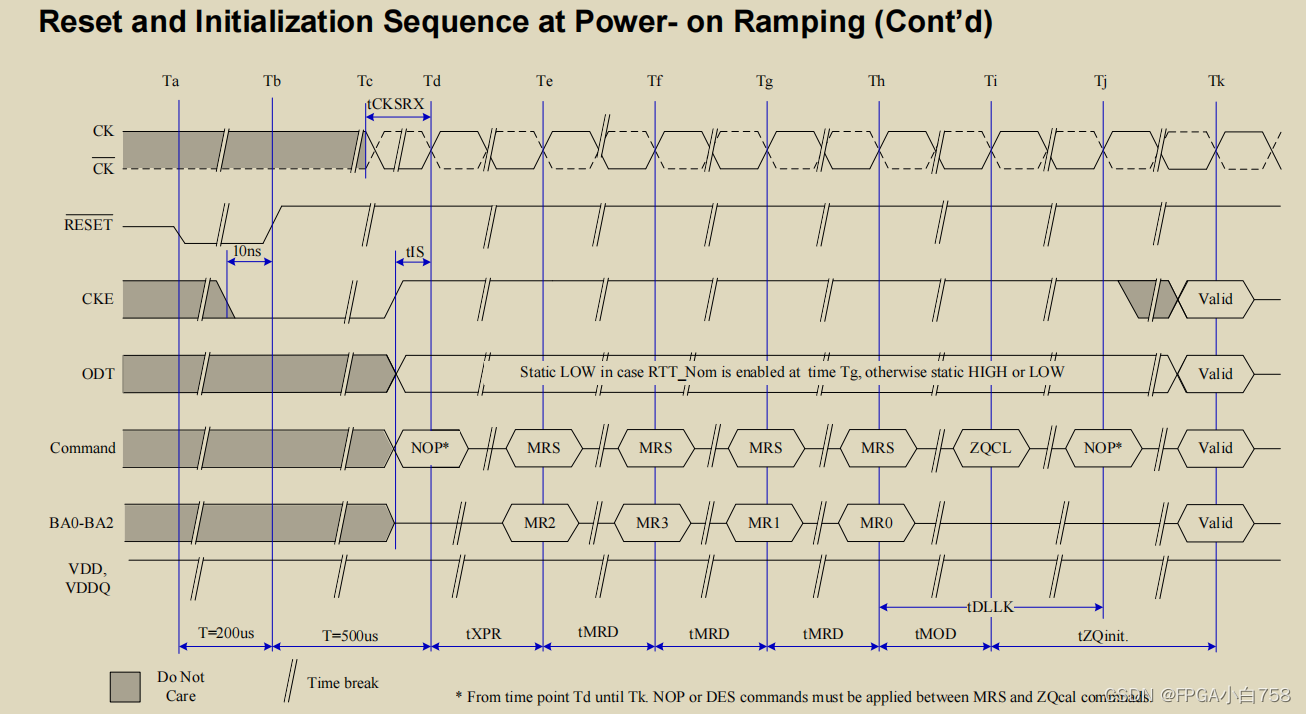

3.1 初始化时序

1.上电时复位信号保持低电平，其他信号随意。复位低电平至少保持200us,CKE要在复位信号拉高之前至少保持10ms的低电平。
2.复位信号失效后需要等待500us,CKE信号开始拉高，在此期间DRAM开始初始化。
3.CKE为高电平且稳定后，需要加载寄存器。
4.配置寄存器时指令是相同的，通过BA0-BA2来控制是配置MR。如MR2是BA2-BA0->010;
5.配置完成后需要ZQCL校准。

3.2DDR3寄存器配置

4.程序设计

DDR3 SDRAM程序过于复杂，因此官方提供MIG IP核来简化DDR3 SDRAM的驱动程序开发

4.1 MIG核 接口介绍

读数据接口

写数据接口

其他接口

4.2 MIG核时序

  当app_en和app_rdy同时为高时，地址和写命令才有效
背靠背和非背靠背
  地址和命令是否连续。

如上图所示，写数据有三种情形均可以正确写入：
  （1）写数据时序和写命令时序发生在同一拍；
  （2）写数据时序比写命令时序提前一拍；
  （3）写数据时序比写命令时序至多延迟晚两拍；

5.程序源码

//****************************************Copyright (c)***********************************//
//原子哥在线教学平台：www.yuanzige.com
//技术支持：www.openedv.com
//淘宝店铺：http://openedv.taobao.com
//关注微信公众平台微信号："正点原子"，免费获取ZYNQ & FPGA & STM32 & LINUX资料。
//版权所有，盗版必究。
//Copyright(C) 正点原子 2018-2028
//All rights reserved
//----------------------------------------------------------------------------------------
// File name: ddr3_rw_top
// Last modified Date: 2019/8/21 9:56:36
// Last Version: V1.0
// Descriptions: 读写测试实现模块
//----------------------------------------------------------------------------------------
// Created by: 正点原子
// Created date: 2019/8/21 10:55:56
// Version: V1.0
// Descriptions: The original version
//
//****************************************************************************************//

 module ddr3_rw (
     input                    ui_clk,                //用户时钟
     input                    ui_clk_sync_rst,       //复位,高有效
     input                    init_calib_complete,   //DDR3初始化完成
     input                    app_rdy,               //MIG 命令接收准备好标致
     input                    app_wdf_rdy,           //MIG数据接收准备好
     input                    app_rd_data_valid,     //读数据有效
     input          [255:0]   app_rd_data,           //用户读数据
     output reg     [27:0]    app_addr,              //DDR3地址
     output                   app_en,                //MIG IP发送命令使能
     output                   app_wdf_wren,          //用户写数据使能
     output                   app_wdf_end,           //突发写当前时钟最后一个数据
     output         [2:0]     app_cmd,               //MIG IP核操作命令，读或者写
     output reg     [255:0]   app_wdf_data,          //用户写数据
     output reg     [1 :0]    state,                 //读写状态
     output reg     [23:0]    rd_addr_cnt,           //用户读地址计数
     output reg     [23:0]    wr_addr_cnt,           //用户写地址计数
     output reg     [20:0]    rd_cnt,                //实际读地址标记
     output reg               error_flag,            //读写错误标志
     output reg               led                    //读写测试结果指示灯
     );

 //parameter define
 parameter  TEST_LENGTH = 1000;
 parameter  L_TIME = 25'd25_000_000;
 parameter  IDLE        = 2'd0;            //空闲状态
 parameter  WRITE       = 2'd1;            //写状态
 parameter  WAIT        = 2'd2;            //读到写过度等待
 parameter  READ        = 2'd3;            //读状态

 //reg define
 reg  [24:0]  led_cnt;    //led计数

 //wire define
 wire         error;     //读写错误标记
 wire         rst_n;     //复位，低有效

  //*****************************************************
 //** main code
 //*****************************************************

 assign rst_n = ~ui_clk_sync_rst;
 //读信号有效，且读出的数不是写入的数时，将错误标志位拉高
assign error = (app_rd_data_valid && (rd_cnt!=app_rd_data));

 //在写状态MIG IP 命令接收和数据接收都准备好,或者在读状态命令接收准备好，此时拉高使能信号，
 assign app_en = ((state == WRITE && (app_rdy && app_wdf_rdy))
                 ||(state == READ && app_rdy)) ? 1'b1:1'b0;

 //在写状态,命令接收和数据接收都准备好，此时拉高写使能
 assign app_wdf_wren = (state == WRITE && (app_rdy && app_wdf_rdy)) ? 1'b1:1'b0;

 //由于DDR3芯片时钟和用户时钟的分频选择4:1，突发长度为8，故两个信号相同
 assign app_wdf_end = app_wdf_wren;

 //处于读的时候命令值为1，其他时候命令值为0
 assign app_cmd = (state == READ) ? 3'd1 :3'd0;

 //DDR3读写逻辑实现
 always @(posedge ui_clk or negedge rst_n) begin
     if((~rst_n)||(error_flag)) begin
         state    <= IDLE;
         app_wdf_data <= 128'd0;
         wr_addr_cnt  <= 24'd0;
         rd_addr_cnt  <= 24'd0;
         app_addr     <= 28'd0;
     end
     else if(init_calib_complete)begin               //MIG IP核初始化完成
         case(state)
             IDLE:begin
                 state    <= WRITE;
                 app_wdf_data <= 256'd0;
                 wr_addr_cnt  <= 24'd0;
                 rd_addr_cnt  <= 24'd0;
                 app_addr     <= 28'd0;
              end
             WRITE:begin
                 if(wr_addr_cnt == TEST_LENGTH - 1 &&(app_rdy && app_wdf_rdy))
                     state    <= WAIT;                  //写到设定的长度跳到等待状态
                 else if(app_rdy && app_wdf_rdy)begin   //写条件满足
                     app_wdf_data <= app_wdf_data + 1;  //写数据自加
                     wr_addr_cnt  <= wr_addr_cnt + 1;   //写地址自加
                     app_addr     <= app_addr + 8;      //DDR3 地址加8
                 end
                 else begin                             //写条件不满足，保持当前值
                     app_wdf_data <= app_wdf_data;
                     wr_addr_cnt  <= wr_addr_cnt;
                     app_addr     <= app_addr;
                 end
               end
             WAIT:begin
                 state   <= READ;                     //下一个时钟，跳到读状态
                 rd_addr_cnt <= 24'd0;                //读地址复位
                 app_addr    <= 28'd0;                //DDR3读从地址0开始
               end
             READ:begin                               //读到设定的地址长度
                 if(rd_addr_cnt == TEST_LENGTH - 1 && app_rdy)
                     state   <= IDLE;                   //则跳到空闲状态
                 else if(app_rdy)begin                  //若MIG已经准备好,则开始读
                     rd_addr_cnt <= rd_addr_cnt + 1'd1; //用户地址每次加一
                     app_addr    <= app_addr + 8;       //DDR3地址加8
                 end
                 else begin                             //若MIG没准备好,则保持原值
                     rd_addr_cnt <= rd_addr_cnt;
                     app_addr    <= app_addr;
                 end
               end
             default:begin
                 state    <= IDLE;
                 app_wdf_data <= 256'd0;
                 wr_addr_cnt  <= 24'd0;
                 rd_addr_cnt  <= 24'd0;
                 app_addr     <= 28'd0;
             end
         endcase
     end
 end

 //对DDR3实际读数据个数编号计数
 always @(posedge ui_clk or negedge rst_n) begin
     if(~rst_n)
         rd_cnt  <= 0;              //若计数到读写长度，且读有效，地址计数器则置0
     else if(app_rd_data_valid && rd_cnt == TEST_LENGTH - 1)
          rd_cnt <= 0;              //其他条件只要读有效，每个时钟自增1
     else if (app_rd_data_valid )
         rd_cnt <= rd_cnt + 1;
 end

 //寄存状态标志位
 always @(posedge ui_clk or negedge rst_n) begin
     if(~rst_n)
         error_flag <= 0;
     else if(error)
         error_flag <= 1;
  end

 //led指示效果控制
 always @(posedge ui_clk or negedge rst_n) begin
      if((~rst_n) || (~init_calib_complete )) begin
         led_cnt <= 25'd0;
         led <= 1'b0;
     end
     else begin
         if(~error_flag)                        //读写测试正确
             led <= 1'b1;                       //led灯常亮
          else begin                            //读写测试错误
             led_cnt <= led_cnt + 25'd1;
             if(led_cnt == L_TIME - 1'b1) begin
             led_cnt <= 25'd0;
             led <= ~led;                      //led灯闪烁
             end
          end
       end
 end

 endmodule
