GaN图腾柱无桥 Boost PFC（单相）四(仿真理解)

2022-08-09 00:09:00 【代码—0422】

前言

前文描述了图腾柱PFC工作原理、公式推导、环路预测模型，为了更好的理解图腾柱PFC，理论知识学习远远不够，还需要从仿真模型、项目经验理解。本文将讲述仿真模型，后续会写相关项目经验以及项目疑难点。

仿真条件

电感的计算公式：在这里插入图片描述
式中，D 为占空比；Vout 为输出电压，取 400 V；Vin_min 为输入电压最小值，取 40 V；Pout 为输出功率，取 1 500 W；Fsw 为开关频率，取 50 ～ 200 kHz.经计算，L 取 500 uH。
电容的计算公式：
在这里插入图片描述
式中，tholdup 取 50 Hz 正弦交流电的一个周期， 0. 02s；fline 为交流电频率；Vripple 为纹波的峰峰值， 取 10 V. 经计算，C 取 1 250 uF.

仿真模型搭建

在这里插入图片描述
控制方法：基于平均电流的电压前馈控制**
在这里插入图片描述

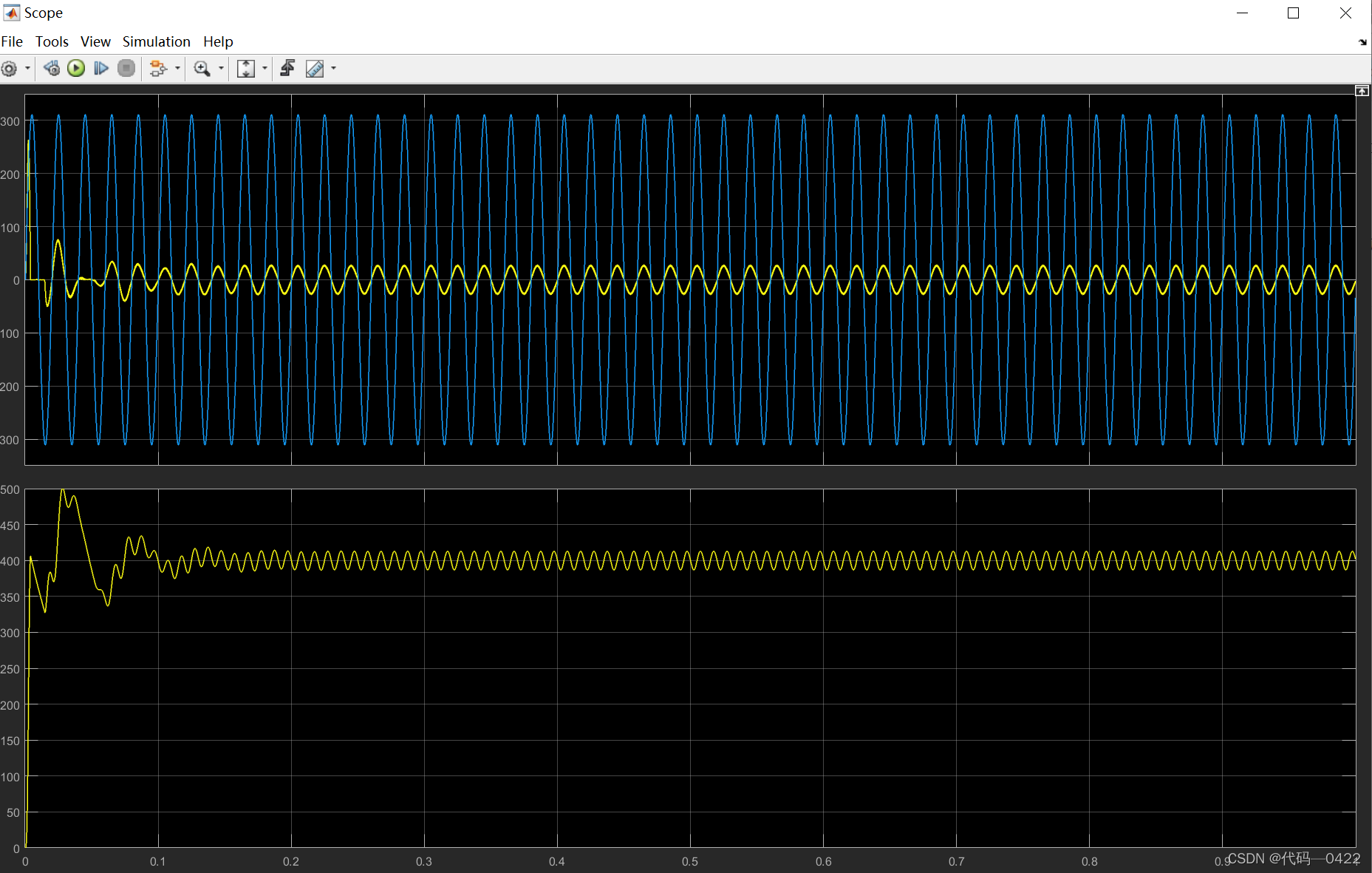

仿真波形分析

在这里插入图片描述

数据分析

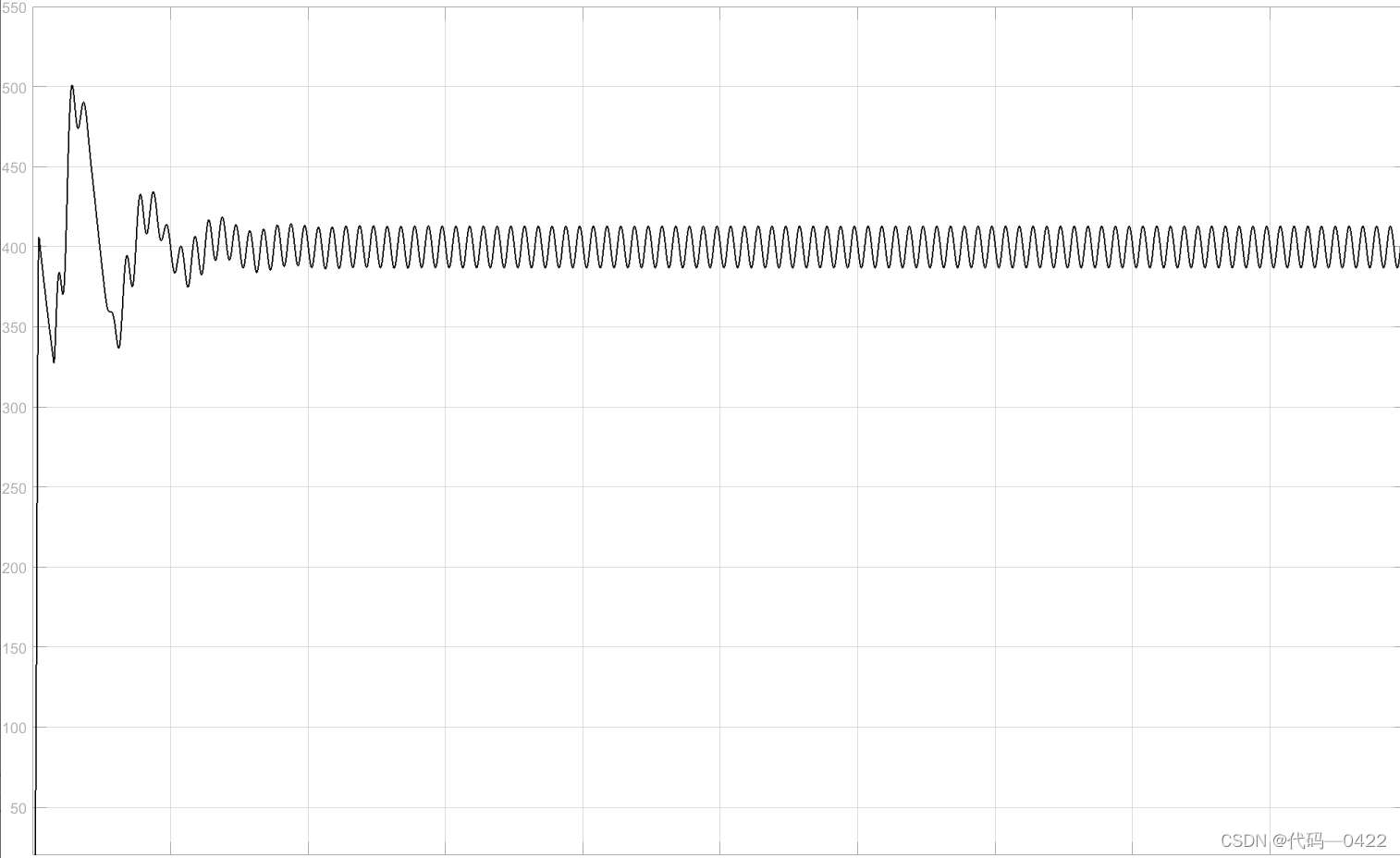

VBUS分析如下图所示：
在这里插入图片描述

：
网侧电流I分析如下图所示：

在这里插入图片描述

在这里插入图片描述
可以看到，谐波THD6%，大于5%，还需要优化，进行调节。

动态响应

结论
