Sigrity PowerDC仿真

2022-08-07 04:38:00 【网始如芯】

1、名词解释

VRM：电压调节器模块(Voltage Regulator Module)，电源输入

Sink：电源输出

Discrete：离散器件，串在电源走线中的电阻、磁珠和跳帽等

2、仿真步骤

  1. 将.brd转换成.spd，这一步可以跳过，PowerDC可以直接用.brd文件仿真

  2. 启动PowerDC

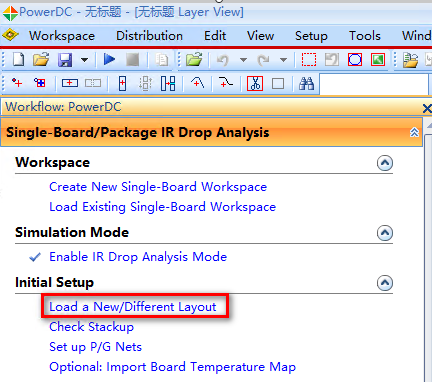

  3. 新建工程，导入文件

  4. 检查叠构Check Stack-up
  5. 指定PowerNet
  6. Set up VRM

    也可以在这里add新增
  7. Set up Sink

    也可以在这里add新增
  8. Set up Discrete，设置电阻、磁珠和跳帽等DCR



    也可以在这里add新增
  9. 开始仿真
  10. 生成、查看和保存report

    ​​​​​​​
