前言：
在程序出现bug的时候，最好的解决办法就是通过 GDB 调试程序，然后找到程序出现问题的地方。比如程序出现段错误（内存地址不合法）时，就可以通过 GDB 找到程序哪里访问了不合法的内存地址而导致的。

23岁精通所有底层原理，拿到了腾讯60万年薪offer

2022年嵌入式开发想进互联网大厂，你技术过硬吗？

嵌入式进阶从小白到大神学习全攻略（学习路线+课程+学习书籍+练习项目）

从事十年嵌入式转内核开发(23K到45K),给兄弟们的一些建议

腾讯首发Linux内核源码《嵌入式开发进阶笔记》差距差的不止一点点哦

腾讯T6-9首发“Linux内核源码嵌入式开发进阶笔记”，差距不止一点点哦

本文不是介绍GDB不是使用方式，而是大概介绍 GDB 的实现原理，当然是 GDB 是一个庞大而复杂的项目，不可能只通过一篇文章就能解释清楚，所以本文主要是介绍 GDB 使用的核心的技术 - ptrace。

一，ptrace系统调用

ptrace() 系统调用是 Linux 提供的一个调试进程的工具，ptrace() 系统调用非常强大，它提供非常多的调试方式让我们去调试某一个进程，

下面是 ptrace() 系统调用的定义：

long ptrace(enum __ptrace_request request, pid_t pid, void *addr, void *data);

下面解释一下 ptrace() 各个参数的作用：

request：指定调试的指令，指令的类型很多，如：PTRACE_TRACEME、PTRACE_PEEKUSER、PTRACE_CONT、PTRACE_GETREGS等等，下面会介绍不同指令的作用。

pid：进程的ID（这个不用解释了）。

addr：进程的某个地址空间，可以通过这个参数对进程的某个地址进行读或写操作。

data：根据不同的指令，有不同的用途，下面会介绍。

二，ptrace使用示例

下面通过一个简单例子来说明 ptrace() 系统调用的使用，这个例子主要介绍怎么使用 ptrace() 系统调用获取当前被调试（追踪）进程的各个寄存器的值，

代码如下（ptrace.c）：

#include <sys/ptrace.h>#include <sys/types.h>#include <sys/wait.h>#include
<unistd.h>#include <sys/user.h>#include <stdio.h>int main(){
pid_t child;struct user_regs_struct regs;
child = fork(); // 创建一个子进程
if(child == 0) { // 子进程
 ptrace(PTRACE_TRACEME, 0, NULL, NULL); // 表示当前进程进入被追踪状态
 execl(&quot;/bin/ls&quot;, &quot;ls&quot;, NULL); // 执行 `/bin/ls` 程序
}
else { // 父进程
 wait(NULL); // 等待子进程发送一个 SIGCHLD 信号
 ptrace(PTRACE_GETREGS, child, NULL, &regs); // 获取子进程的各个寄存器的值
 printf(&quot;Register: rdi[%ld], rsi[%ld], rdx[%ld], rax[%ld], orig_rax[%ld]\n&quot;,
 regs.rdi, regs.rsi, regs.rdx,regs.rax, regs.orig_rax); // 打印寄存器的值
 ptrace(PTRACE_CONT, child, NULL, NULL); // 继续运行子进程
 sleep(1);
}
return 0;
}

通过命令 gcc ptrace.c -o ptrace 编译并运行上面的程序会输出如下结果：

Register: rdi[0], rsi[0], rdx[0], rax[0], orig_rax[59]ptrace ptrace.c

上面结果的第一行是由父进程输出的，主要是打印了子进程执行 /bin/ls 程序后各个寄存器的值。而第二行是由子进程输出的，主要是打印了执行 /bin/ls 程序后面输出的结果。

下面解释一下上面程序的执行流程：

主进程调用 fork() 系统调用创建一个子进程。

的进程调用 ptrace(PTRACE_TRACEME,...) 把自己设置为被追踪状态，并且调用 execl() 执行 /bin/ls 程序。

被设置为追踪（TRACE）状态的子进程执行 execl() 的程序后，会向父进程发送 SIGCHLD 信号，并且暂停自身的执行。

父进程通过调用 wait() 接收子进程发送过来的信号，并且开始追踪子进程。

父进程通过调用 ptrace(PTRACE_GETREGS, child, ...) 来获取到子进程各个寄存器的值，并且打印寄存器的值。

父进程通过调用 ptrace(PTRACE_CONT, child, ...) 让子进程继续执行下去。

从上面的例子可以知道，通过向 ptrace() 函数的 request 参数传入不同的值时，就会有不同的效果。比如传入 PTRACE_TRACEME 就可以让进程进入被追踪状态，而转入 PTRACE_GETREGS 时，就可以获取被追踪的子进程各个寄存器的值等。

三，ptrace实现原理

本文使用的 Linux 2.4.16 版本的内核
看懂本文需要的基础：进程调度，内存管理和信号处理等相关知识。

调用 ptrace() 系统函数时会触发调用内核的 sys_ptrace() 函数，由于不同的原因 CPU 架构有着不同的调试方式，所以 Linux 为每种不同的 CPU 架构实现了不同的 sys_ptrace() 函数，而本文主要介绍的是 X86 CPU 的调试方式，所以 sys_ptrace() 函数所在文件是 linux-2.4.16/arch/i386/kernel/ptrace.c。

sys_ptrace() 函数的主体是一个 switch 语句，会传入的 request 参数不同进行不同的操作，如下：

asmlinkage int sys_ptrace(long request, long pid, long addr, long data)
{
 struct task_struct *child;
 struct user *dummy = NULL;
 int i, ret;
 ...

 read_lock(&tasklist_lock);
 child = find_task_by_pid(pid); // 获取 pid 对应的进程 task_struct 对象
 if (child)
 get_task_struct(child);
 read_unlock(&tasklist_lock);
 if (!child)
 goto out;

 if (request == PTRACE_ATTACH) {
 ret = ptrace_attach(child);
 goto out_tsk;
 }

 ...
 switch (request) {
 case PTRACE_PEEKTEXT:
 case PTRACE_PEEKDATA:
 ...
 case PTRACE_PEEKUSR:
 ...
 case PTRACE_POKETEXT:
 case PTRACE_POKEDATA:
 ...
 case PTRACE_POKEUSR:
 ...
 case PTRACE_SYSCALL:
 case PTRACE_CONT:
 ...
 case PTRACE_KILL:
 ...
 case PTRACE_SINGLESTEP:
 ...
 case PTRACE_DETACH:
 ...
 }
out_tsk:
 free_task_struct(child);
out:
 unlock_kernel();
 return ret;
}

从上面的代码可以看出，sys_ptrace() 函数首先根据进程的 pid 获取到进程的 task_struct 对象。然后根据传入不同的 request 参数在 switch 语句中进行不同的操作。

ptrace() 支持的所有 request 操作定义在 linux-2.4.16/include/linux/ptrace.h 文件中，如下：

#define PTRACE_TRACEME 0
#define PTRACE_PEEKTEXT 1
#define PTRACE_PEEKDATA 2
#define PTRACE_PEEKUSR 3
#define PTRACE_POKETEXT 4
#define PTRACE_POKEDATA 5
#define PTRACE_POKEUSR 6
#define PTRACE_CONT 7
#define PTRACE_KILL 8
#define PTRACE_SINGLESTEP 9
#define PTRACE_ATTACH 0x10
#define PTRACE_DETACH 0x11
#define PTRACE_SYSCALL 24
#define PTRACE_GETREGS 12
#define PTRACE_SETREGS 13
#define PTRACE_GETFPREGS 14
#define PTRACE_SETFPREGS 15
#define PTRACE_GETFPXREGS 18
#define PTRACE_SETFPXREGS 19
#define PTRACE_SETOPTIONS 21

由于 ptrace() 提供的操作比较多，所以本文只会挑选一些比较有代表性的操作进行解说，比如 PTRACE_TRACEME、PTRACE_SINGLESTEP、PTRACE_PEEKTEXT、PTRACE_PEEKDATA 和 PTRACE_CONT 等，而其他的操作，有兴趣的朋友可以自己去分析其实现原理。

进入被追踪模式（PTRACE_TRACEME操作）

当要调试一个进程时，需要使进程进入被追踪模式，怎么使进程进入被追踪模式呢？有两个方法：

被调试的进程调用 ptrace(PTRACE_TRACEME, ...) 来使自己进入被追踪模式。

调试进程（如GDB）调用 ptrace(PTRACE_ATTACH, pid, ...) 来使指定的进程进入追踪模式。

第一种方式是进程自己主动进入被追踪模式，而第二种是进程被动进入被追踪模式。

被调试的进程必须进入追踪模式才能进行调试，因为 Linux 会对被追踪的进程进行一些特殊的处理。下面我们主要介绍第一种进入追踪模式的实现，就是 PTRACE_TRACEME 操作过程，

代码如下：

asmlinkage int sys_ptrace(long request, long pid, long addr, long data)
{
 ...
 if (request == PTRACE_TRACEME) {
 if (current->ptrace & PT_PTRACED)
 goto out;
 current->ptrace |= PT_PTRACED; // 标志 PTRACE 状态
 ret = 0;
 goto out;
 }
 ...
}

从上面的代码可以发现，ptrace() 对 PTRACE_TRACEME 的处理就是把当前进程标志为 PTRACE 状态。

当然事情不会这么简单，因为当一个进程被标记为 PTRACE 状态后，当调用 exec() 函数去执行一个外部程序时，将会暂停当前进程的运行，并且发送一个 SIGCHLD 给父进程。父进程接收到 SIGCHLD 信号后就可以对被调试的进程进行调试。

我们来看看 exec() 函数是怎样实现上述功能的，exec() 函数的执行过程为 sys_execve() -> do_execve() -> load_elf_binary()：

static int load_elf_binary(struct linux_binprm * bprm, struct pt_regs * regs)
{
 ...
 if (current->ptrace & PT_PTRACED)
 send_sig(SIGTRAP, current, 0);
 ...
}

从上面代码可以看出，当进程被标记为 PTRACE 状态时，执行 exec() 函数后便会发送一个 SIGTRAP 的信号给当前进程。

我们再来看看，进程是怎么处理的 SIGTRAP 信号的。信号是通过 do_signal() 函数进行处理的，而对 SIGTRAP 信号的处理逻辑如下：

int do_signal(struct pt_regs *regs, sigset_t *oldset)
{
 for (;;) {
 unsigned long signr;

 spin_lock_irq(&current->sigmask_lock);
 signr = dequeue_signal(&current->blocked, &info);
 spin_unlock_irq(&current->sigmask_lock);

 // 如果进程被标记为 PTRACE 状态
 if ((current->ptrace & PT_PTRACED) && signr != SIGKILL) {
 /* 让调试器运行 */
 current->exit_code = signr;
 current->state = TASK_STOPPED; // 让自己进入停止运行状态
 notify_parent(current, SIGCHLD); // 发送 SIGCHLD 信号给父进程
 schedule(); // 让出CPU的执行权限
 ...
 }
 }
}

上面的代码主要做了3件事：

如果当前进程被标记为 PTRACE 状态，那么就使自己进入停止运行的状态。

发送 SIGCHLD 信号给父进程。

让出 CPU 的执行权限，使 CPU 执行其他进程。

执行以上过程后，追踪进程便进入了调试模式，过程如下图：

当父进程（调试进程）接收到 SIGCHLD 信号后，表示被调试进程已经标记为被追踪状态并且停止运行，那么调试进程就可以开始进行调试了。

获取被调试进程的内存数据（PTRACE_PEEKTEXT / PTRACE_PEEKDATA）

调试进程（如GDB）可以通过调用 ptrace(PTRACE_PEEKDATA, pid, addr, data) 立即获取被调试进程 addr 处虚拟内存地址的数据，但每次只能读取一个大小为 4字节的数据。

我们来看看 ptrace() 对 PTRACE_PEEKDATA 操作的处理过程，代码如下：

asmlinkage int sys_ptrace(long request, long pid, long addr, long data)
{
 ...
 switch (request) {
 case PTRACE_PEEKTEXT:
 case PTRACE_PEEKDATA: {
 unsigned long tmp;
 int copied;

 copied = access_process_vm(child, addr, &tmp, sizeof(tmp), 0);
 ret = -EIO;
 if (copied != sizeof(tmp))
 break;
 ret = put_user(tmp, (unsigned long *)data);
 break;
 }
 ...
}

从上面代码可以看出，对 PTRACE_PEEKTEXT 和 PTRACE_PEEKDATA 的处理是相同的，主要是通过调用 access_process_vm() 函数来读取被调试进程 addr 处的虚拟内存地址的数据。

access_process_vm() 函数的实现主要涉及到内存管理相关的知识，可以参考我以前对内存管理分析的文章，这里主要大概说明一下 access_process_vm() 的原理。

我们知道每个进程都有个 mm_struct 的内存管理对象，而 mm_struct 对象有个表示虚拟内存与物理内存映射关系的页目录的指针 pgd。如下：

struct mm_struct {
 ...
 pgd_t *pgd; /* 页目录指针 */
 ...
}

而 access_process_vm() 函数就是通过进程的页目录来找到 addr 虚拟内存地址映射的物理内存地址，然后把此物理内存地址处的数据复制到 data 变量中。

如下图所示：

access_process_vm() 函数的实现这里就不分析了，有兴趣的读者可以参考我之前对内存管理分析的文章自行进行分析。

单步调试模式（PTRACE_SINGLESTEP）

单步调试是一个比较有趣的功能，当把被调试进程设置为单步调试模式后，被调试进程没执行一条CPU指令都会停止执行，并且向父进程（调试进程）发送一个 SIGCHLD 信号。

我们来看看 ptrace() 函数对 PTRACE_SINGLESTEP 操作的处理过程，代码如下：

asmlinkage int sys_ptrace(long request, long pid, long addr, long data)
{
 ...
 switch (request) {
 case PTRACE_SINGLESTEP: { /* set the trap flag. */
 long tmp;
 ...
 tmp = get_stack_long(child, EFL_OFFSET) | TRAP_FLAG;
 put_stack_long(child, EFL_OFFSET, tmp);
 child->exit_code = data;
 /* give it a chance to run. */
 wake_up_process(child);
 ret = 0;
 break;
 }
 ...
}

要把被调试的进程设置为单步调试模式，英特尔的 X86 CPU 提供了一个硬件的机制，就是通过把 eflags 寄存器的 Trap Flag 设置为1即可。

当把 eflags 寄存器的 Trap Flag 设置为1后，CPU 每执行一条指令便会产生一个异常，然后会触发 Linux 的异常处理，Linux 便会发送一个 SIGTRAP 信号给被调试的进程。

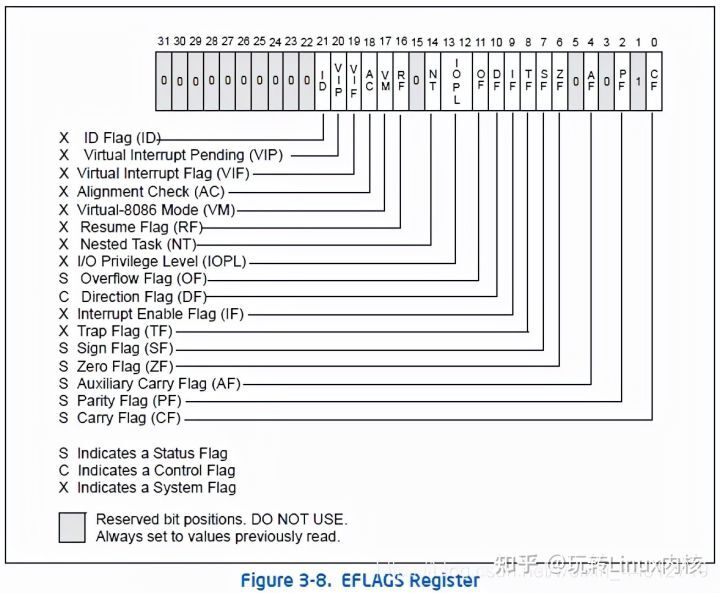

eflags 寄存器的各个标志如下图：

从上图可知，eflags 寄存器的第8位就是单步调试模式的标志。

所以 ptrace() 函数的以下2行代码就是设置 eflags 进程的单步调试标志：

tmp = get_stack_long(child, EFL_OFFSET) | TRAP_FLAG;
put_stack_long(child, EFL_OFFSET, tmp);

而 get_stack_long(proccess, offset) 函数用于获取进程栈 offset 处的值，而 EFL_OFFSET 偏移量就是 eflags 寄存器的值。

所以上面两行代码的意思就是：

获取进程的 eflags 寄存器的值，并且设置 Trap Flag 标志。

把新的值设置到进程的 eflags 寄存器中。

设置完 eflags 寄存器的值后，就调用 wake_up_process() 函数把被调试的进程唤醒，让其进入运行状态。

单步调试过程如下图：

处于单步调试模式时，被调试进程每执行一条指令都会触发一次 SIGTRAP 信号，而被调试进程处理 SIGTRAP 信号时会发送一个 SIGCHLD 信号给父进程（调试进程），并且让自己停止执行。

而父进程（调试进程）接收到 SIGCHLD 后面，就可以对被调试的进程进行各种操作，比如读取被调试进程内存的数据和寄存器的数据，或者通过调用 ptrace(PTRACE_CONT, child,...) 来让被调试进程进行运行等。

四，小结

由于 ptrace() 的功能十分强大，所以本文只能抛砖引玉，没能对其所有功能进行分析。另外断点功能并不是通过 ptrace() 函数实现的，而是通过 int3 指令来实现的，在 Eli Bendersky 大神的文章有所介绍。而对于 ptrace() 的所有功能，只能读者自己慢慢看代码来体会了。
