【.NET6+Modbus】Modbus TCP协议解析、仿真环境以及基于.NET实现基础通信

接下来的内容，我会以从头开发一个简单的基于modbus tcp通信的案例，来实现一个基础的通信功能。

有关环境：

开发环境：VS 2022企业版

运行环境：Win 10 专业版

.NET 环境版本：.NET 6

【备注】 源码在文末

1、新建一个基于.NET 6带控制器的webapi项目，以及一个类库项目。如下图所示，新建以后的项目目录结构。

2、由于modbus tcp通信实际上就是一个socket通信，所以在类库项目下，先创建了一个Modbus服务类，并且提供一个基于socket通信连接的方法。socket连接以后，需要返回socket实例拿来使用。

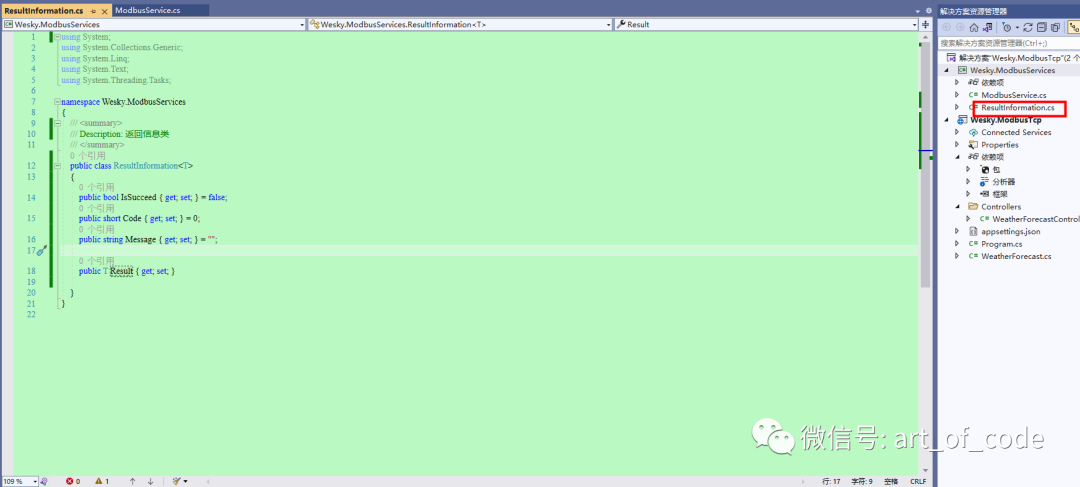

3、为了方便一点，再新增一个通用的返回信息类，用于存储一些返回信息使用。

4、基于以上的返回信息类，咱对连接方法进行稍微改造一下，让它看起来更方便一点。这样可以用来验证连接是否正常，以及返回对应的异常信息，好做进一步处理。

5、Modbus TCP请求的报文规则，一些解析信息如下：

站地址：默认0x01, 除非PLC告诉我们其他站地址。

功能码：代表读写数据时候指定的读写方法等。例如读取线圈的功能码是0x01。

地址和读取长度：地址目前个人在施耐德物理的PLC环境上，不能超过30000。同时，单次读写长度不能超过248个byte，否则PLC可能会飘。当然，也可能将来一些PLC可以支持更长的批量数据读写，目前在施耐德PLC环境下不支持(具体型号忘记了，有点久了，当前身边没得PLC了，等下会使用仿真工具来做环境)。

头部校验(消息唯一识别码)：0~65535，用于PLC服务端进行区分不同的客户端而使用的一组数据标识，不同的客户端必须保证标识码不重合。例如多个客户端同时存在时候，发起的通信请求，必须保持不一样的识别码，否则Modbus服务端有可能会因为不知是哪个客户端发起的请求而导致信息乱了。

无(协议标识)：默认0,代表是Modbus协议。

数据长度：发送的报文的长度，刚好是6位，所以可以写成固定值0x06。(写入的规则不一样，此处固定值只当作读取时候使用)

6、根据协议的一些具体内容，写一个存储功能码和异常返回码的数据类，用于后期做通信时候传参和通信数据验证使用。有关协议具体内容，如下代码所示。

7、由于异常码是byte数据，直接验证可能会麻烦一点，为了可以直观一些，此处再新增一个用于解析Modbus返回的异常信息的方法，用于备用。

8、根据协议规则，提供一些参数，并先搭建一个简单的方法框架，用来可以进行读取线圈的功能。包含简单的报文数据拆分以及报文发送和接收。由于发送报文长度不能超过248byte（1 bool大小 == 1 byte，如果是其他类型，需要做其他长度换算），所以当长度超过时候，做个简单的算法进行拆分再发送，防止发生不必要的异常。以下做一个读取线圈(Bool类型数据)的简单方法。

9、根据上方提供的协议报文组装规则，进行开发一个通用的报文组织方法。有高低位之分，所以对于占用2byte的数据，需要进行"倒装"。

10、发送报文以后，返回的报文含有校验信息：发送的数据报文的第7位的数据，加上 0x80 以后，跟返回的报文的第7位byte数据如果一致，则代表当前通信上可能有异常。异常码在接收的响应报文的第8位。

所以可以继续写一个验证是否成功的校验方法：

11、由于返回的数据也都是byte数据，以上读取的线圈值(布尔值)，就需要提供一个数据类型转换的功能用于把byte数组转换为bool数组。

12、对读取线圈的最开始的方法，进行一些完善以后的代码如下。响应报文长度是 发送数据长度*2+9 。

13、接下来做一个简单的测试。准备一下仿真环境，进行本地的测试，看看是否可以连通。先准备两个工具，一个是 modbus poll，另一个是modbus slave。一个用来模拟服务端环境，另一个可用来模拟数据收发验证。

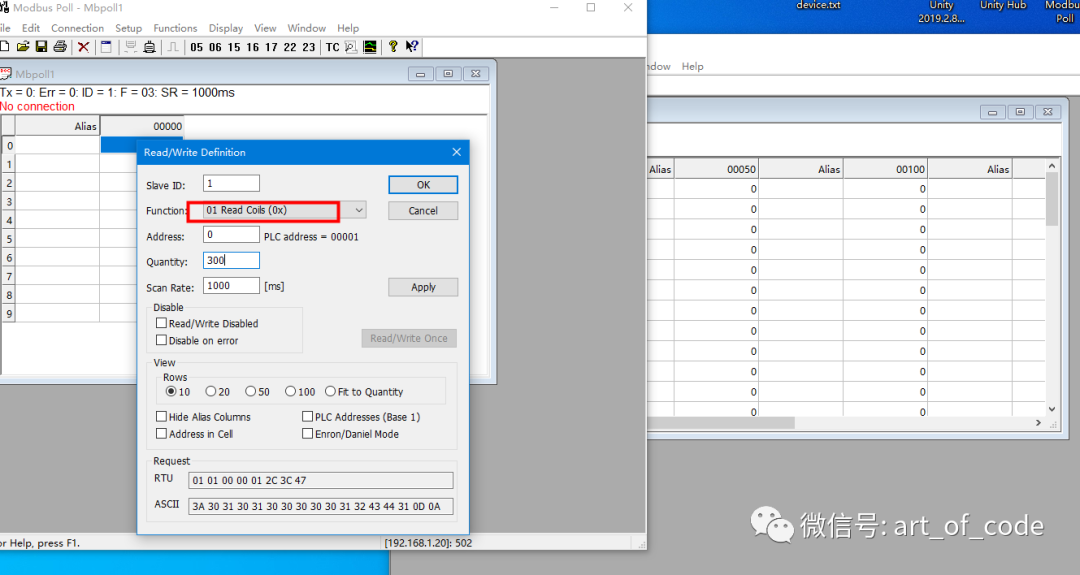

14、两边都设置为读写单个线圈的功能，用于测试以上线圈读取的代码的功能。

15、两边都设置为modbus tcp连接方式。Slave站点启动以后，默认为本地，poll工具上的IP地址选择本地即可。如果是真实PLC环境，则填写真实PLC地址。

16、测试两边是否通信上。给任意一个地址写入一个true,可以看到另一边也同步更新，说明通信是通的了。

【注意】modbus工具，poll和slave工具默认占用了消息唯一标识码，大概是1~5左右的固定值，所以使用该工具期间，建议程序上的唯一消息识别码设置为5以上，以防止通信干扰。

17、接下来就可以继续完善代码进行验证了。先新增ModbusService的接口IModbusService，用于实现依赖注入。然后在program.cs文件里面进行服务注册。

18、新建一个控制器，用来进行模拟实验。有关代码和注释如图所示。

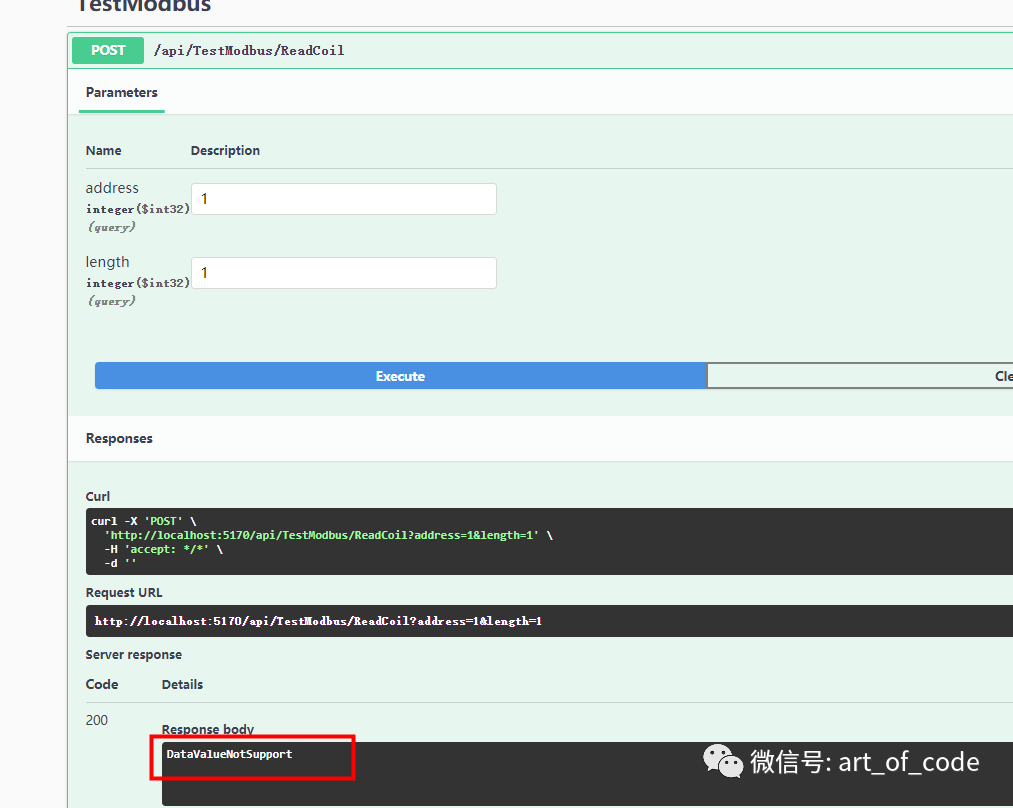

19、进行读取一个长度试试效果。结果是数据不支持，说明报文有问题。

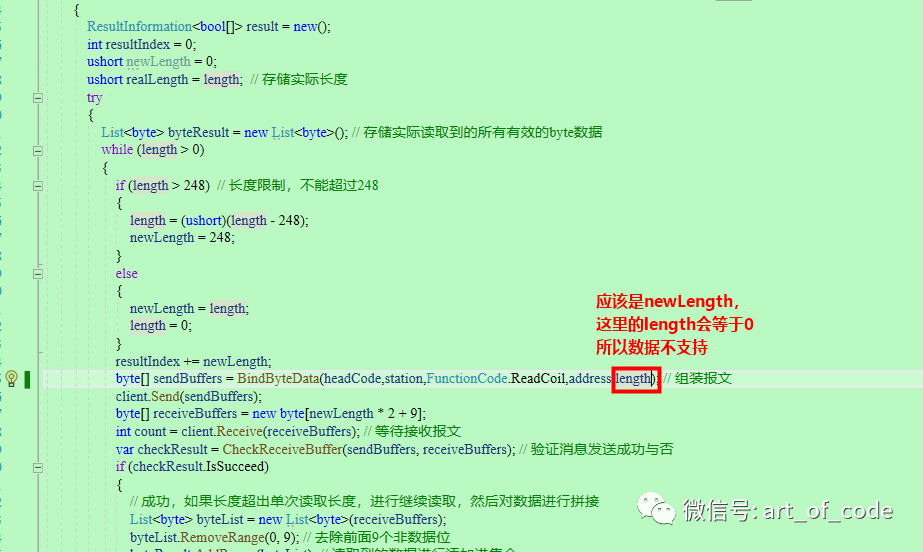

20、通过断点，找到问题所在，上面的代码里面，length经过简单算法计算以后等于0，此处需要用的应该是newLength变量的值。

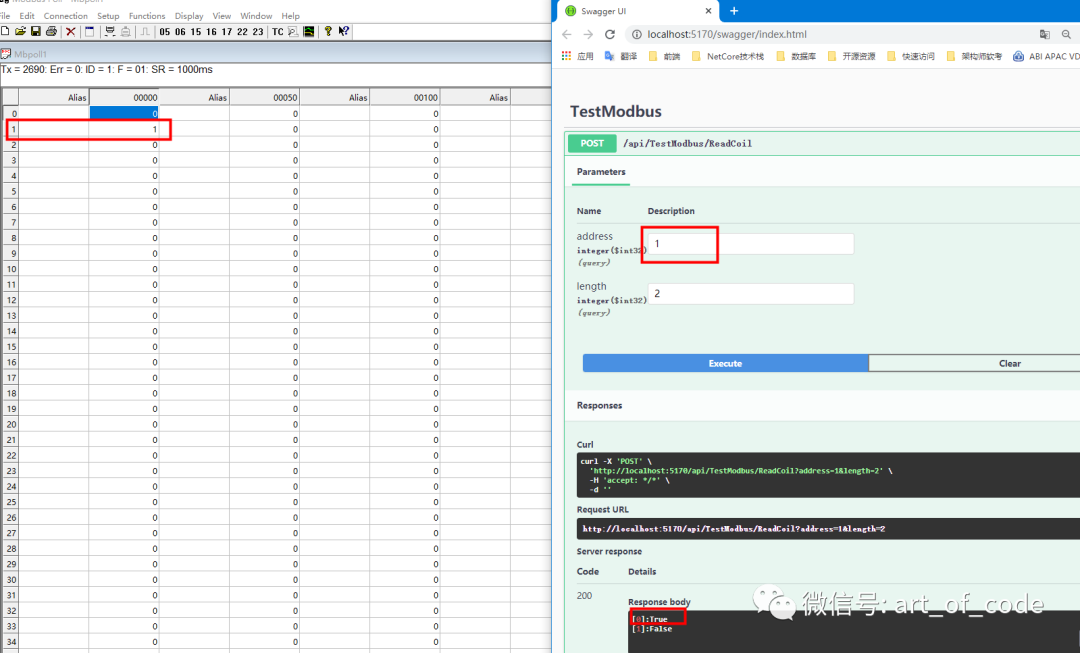

21、再次测试，地址从1开始，读取两个地址，结果符合预期。

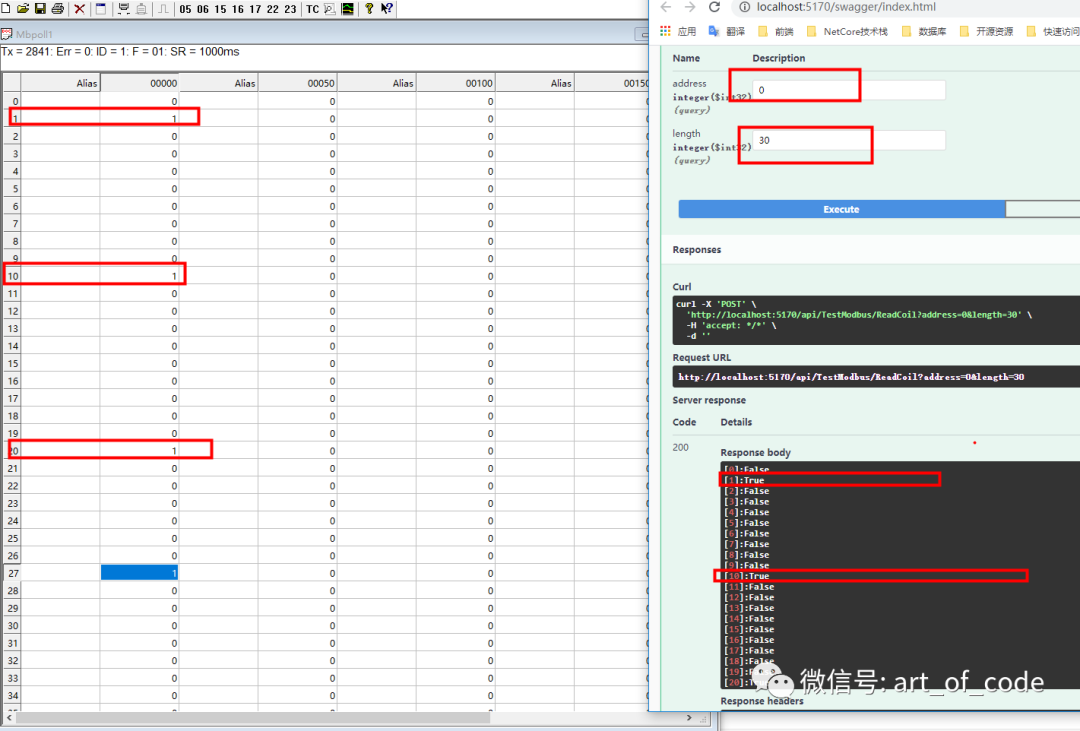

22、再测试一下，从0开始读取30个，并随即设置若干个是True的值。

23、其他的写入、以及其他类型读写，基本类似。由于篇幅有限，就不继续进行一步一步操作的截图了。读取的，选好类型，报文格式都是一样的，唯一有差别的是写入的报文。下面是写入单个线圈值的报文。线圈当前仅支持一个一个写入。

24、写入寄存器的规则会有些偏差，协议规则如下图。

【备注】以上图的标题，我写错了，应该是 “写入寄存器”报文协议，懒得换图了，大佬们看的时候自己辨别哈~

 读取线圈当作引导，其他类型也都异曲同工，大佬们可以自行尝试。

 另外说点，如果是生产环境下使用，建议把客户端连接做成【长连接】，不然重复创建连接比较耗费资源，耗时也会因为新建连接而占用一大半。同时，如果是多线程访问，使用同一个客户端连接，必须加锁，否则会干扰数据；如果是多线程，不同客户端，就要保证每个消息识别码必须不同，如果存在同一个识别码，很容易发生数据异常等情况。

有关源码：

ModbusService源码：

public class ModbusService: IModbusService
    {        public ResultInformation<Socket> ConnectModbusTcpService( IPAddress ip, int port)
        {
            ResultInformation<Socket> client = new();            try
            {
                client.Result = new Socket(AddressFamily.InterNetwork, SocketType.Stream, ProtocolType.Tcp);
                client.Result.Connect(new IPEndPoint(ip, port));
                client.IsSucceed = true;
            }            catch (Exception ex)
            {
                client.IsSucceed=false;
                client.Message = ex.Message;
            }            return client;
        }        /// <summary>
        /// 读取线圈值(Bool)        /// </summary>
        /// <param name="client">客户端</param>
        /// <param name="headCode">头部标识</param>
        /// <param name="station">站地址</param>
        /// <param name="address">地址</param>
        /// <param name="length">长度</param>
        /// <returns></returns>
        public ResultInformation<bool[]> ReadCoils(Socket client,ushort headCode,byte station, ushort address, ushort length)
        {
            ResultInformation<bool[]> result = new();            int resultIndex = 0;            ushort newLength = 0;            ushort realLength = length;  // 存储实际长度
            try
            {
                List<byte> byteResult = new List<byte>(); // 存储实际读取到的所有有效的byte数据
                while (length > 0)
                {                    if (length > 248)  // 长度限制，不能超过248                    {
                        length = (ushort)(length - 248);
                        newLength = 248;
                    }                    else
                    {
                        newLength = length;
                        length = 0;
                    }
                    resultIndex += newLength;                    byte[] sendBuffers = BindByteData(headCode,station,FunctionCode.ReadCoil,address,newLength); // 组装报文                    client.Send(sendBuffers);                    byte[] receiveBuffers = new byte[newLength * 2 + 9];
                    int count = client.Receive(receiveBuffers); // 等待接收报文
                    var checkResult = CheckReceiveBuffer(sendBuffers, receiveBuffers); // 验证消息发送成功与否
                    if (checkResult.IsSucceed)
                    {                        // 成功，如果长度超出单次读取长度，进行继续读取，然后对数据进行拼接
                        List<byte> byteList = new List<byte>(receiveBuffers);
                        byteList.RemoveRange(0, 9); // 去除前面9个非数据位
                        byteResult.AddRange(byteList); // 读取到的数据进行添加进集合
                        address += newLength; // 下一个起始地址                    }                    else
                    {                        throw new Exception(checkResult.Message);
                    }
                }
                result.IsSucceed = true;
                result.Result = ByteToBoolean(byteResult.ToArray(), realLength);
            }            catch (Exception ex)
            {
                result.IsSucceed = false;
                result.Result = new bool[0];
                result.Message = ex.Message;
            }            return result;
        }        private bool[] ByteToBoolean(byte[] data,int length)
        {            if (data == null)
            {                return new bool[0];
            }            if (length > data.Length * 8) length = data.Length * 8;            bool[] result = new bool[length];            for (int i = 0; i < length; i++)
            {                int index = i / 8;                int offect = i % 8;                byte temp = 0;                switch (offect)
                {                    case 0: temp = 0x01; break;                    case 1: temp = 0x02; break;                    case 2: temp = 0x04; break;                    case 3: temp = 0x08; break;                    case 4: temp = 0x10; break;                    case 5: temp = 0x20; break;                    case 6: temp = 0x40; break;                    case 7: temp = 0x80; break;                    default: break;
                }                if ((data[index] & temp) == temp)
                {
                    result[i] = true;
                }
            }            return result;
        }        private byte[] BindByteData(ushort headCode,byte station,byte functionCode,ushort address, ushort length)
        {            byte[] head = new byte[6];
            head[0] = station; // 站地址
            head[1] = functionCode; // 功能码
            head[2] = BitConverter.GetBytes(address)[1]; // 起始地址
            head[3] = BitConverter.GetBytes(address)[0];
            head[4] = BitConverter.GetBytes(length)[1]; // 长度
            head[5] = BitConverter.GetBytes(length)[0];            return GetSocketBytes(headCode,head);

        }        private byte[] GetSocketBytes(ushort headCode,byte[] head)
        {            byte[] buffers = new byte[head.Length+6];
            buffers[0] = BitConverter.GetBytes(headCode)[1];
            buffers[1] = BitConverter.GetBytes(headCode)[0];            // 2 和 3位置默认，所以不需要赋值
            buffers[4] = BitConverter.GetBytes(head.Length)[1];
            buffers[5] = BitConverter.GetBytes(head.Length)[0];

            head.CopyTo(buffers, 6);            return buffers;
        }        private ResultInformation<string> CheckReceiveBuffer(byte[] send,byte[] receive)
        {
            ResultInformation<string> result = new();            if ((send[7] + 0x80) == receive[7])
            {                var str = FunctionCode.GetDescriptionByErrorCode(receive[8]);
                result.IsSucceed = false;
                result.Message = str;
            }            else
            {
                result.IsSucceed = true;
            }            return result;
        }

    }

控制器源码：

[Route("api/[controller]/[action]")]
    [ApiController]    public class TestModbusController : ControllerBase
    {
        IModbusService _service;        public TestModbusController(IModbusService modbusService)
        {
            _service = modbusService;
        }
        [HttpPost]        public IActionResult ReadCoil(ushort address, ushort length)
        {            var ip = IPAddress.Parse("127.0.0.1"); // ip地址
             int port = 502; // modbus tcp通信，默认端口
            byte station = (byte)((short)1); // 站地址为1

            var connectResult = _service.ConnectModbusTcpService(ip,port);            if (connectResult.IsSucceed)
            {                // socket连接创建成功
                var readResult = _service.ReadCoils(connectResult.Result,6,station,address,length);  // 唯一消息码设为6(大于5，且不重复即可)
                if (readResult.IsSucceed)
                {                    if (readResult.Result.Any())
                    {
                        StringBuilder sb = new StringBuilder();                        for(int i = 0; i < readResult.Result.Length; i++)
                        {
                            sb.AppendLine($"[{i}]:{readResult.Result[i]}");
                        }                        return Ok(sb.ToString());
                    }
                }                else
                {                    return Ok(readResult.Message);
                }
            }            else
            {                return Ok(connectResult.Message);
            }            return Ok();
        }
    }

功能码和异常码：

public class FunctionCode
    {        #region 功能码        public const byte ReadCoil = 0x01; // 读取线圈状态  寄存器PLC地址 00001 - 09999
        public const byte ReadInputDiscrete = 0x02; // 读取 可输入的离散量  寄存器PLC地址 10001 - 19999
        public const byte ReadRegister = 0x03; // 读取 保持寄存器  40001 - 49999
        public const byte ReadInputRegister = 0x04; // 读取 可输入寄存器  30001 - 39999
        public const byte WriteSingleCoil = 0x05; // 写单个 线圈  00001 - 09999
        public const byte WriteSingleRegister = 0x06; // 写单个 保持寄存器  40001 - 49999
        public const byte WriteMultiCoil = 0x0F;  // 写多个 线圈  00001 - 09999
        public const byte WriteMultiRegister = 0x10; // 写多个 保持寄存器  40001 - 49999
        public const byte SelectSlave = 0x11; //  查询从站状态信息  (串口通信使用)
        #endregion

        #region 异常码        public const byte FunctionCodeNotSupport = 0x01;// 非法功能码
        public const byte DataAddressNotSupport = 0x02;// 非法数据地址
        public const byte DataValueNotSupport = 0x03;// 非法数据值
        public const byte DeviceNotWork = 0x04;// 从站设备异常
        public const byte LongTimeResponse = 0x05;// 请求需要更长时间才能进行处理请求
        public const byte DeviceBusy = 0x06;// 设备繁忙
        public const byte OddEvenError = 0x08;// 奇偶性错误
        public const byte GatewayNotSupport = 0x0A;// 网关错误
        public const byte GatewayDeviceResponseTimeout = 0x0B;// 网关设备响应失败
        #endregion

        public static string GetDescriptionByErrorCode(byte code)
        {            switch (code)
            {                case FunctionCodeNotSupport:                    return "FunctionCodeNotSupport";                case DataAddressNotSupport:                    return "DataAddressNotSupport";                case DataValueNotSupport:                    return "DataValueNotSupport";                case DeviceNotWork:                    return "DeviceNotWork";                case LongTimeResponse:                    return "LongTimeResponse";                case DeviceBusy:                    return "DeviceBusy";                case OddEvenError:                    return "OddEvenError";                case GatewayNotSupport:                    return "GatewayNotSupport";                case GatewayDeviceResponseTimeout:                    return "GatewayDeviceResponseTimeout";                default:                    return "UnknownError";
            }
        }

    }

好了，以上就是该文章的全部内容。如果觉得有帮助，欢迎转发、在看和点赞。也欢迎关注我的公众号：Dotnet Dancer

谢谢大家~
