HAL库的RCC简介

2022-04-23 08:10:00 【隔壁家的王小琪】

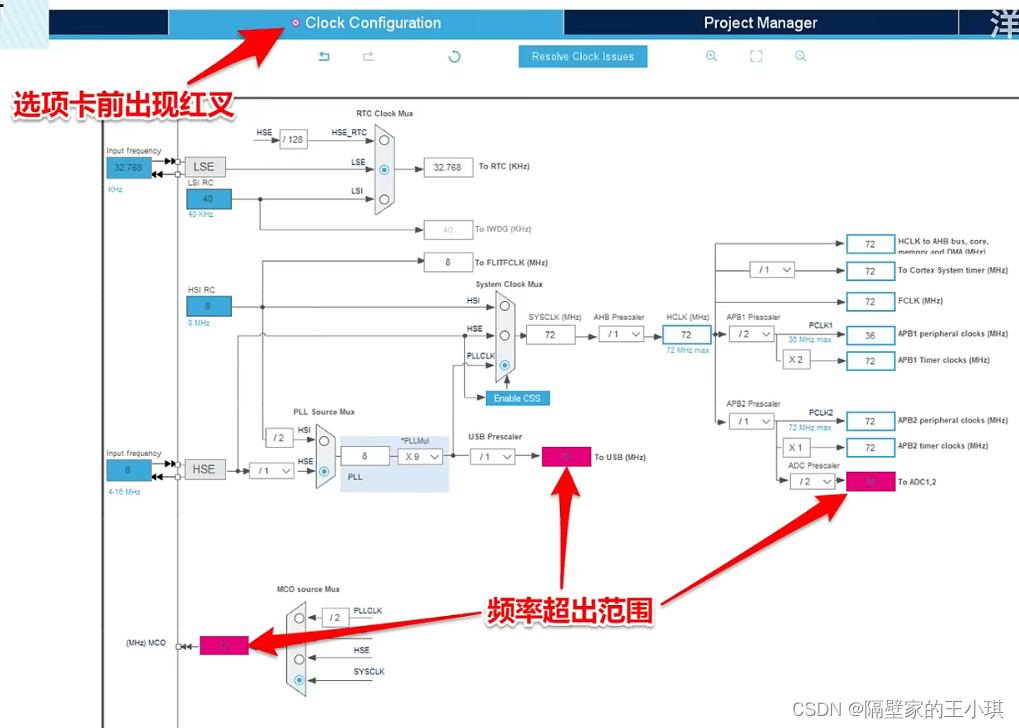

一、RCC的时钟树总览
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

时钟输入源有四个。
选择器、(预)分频器和倍频器。
最终设置的频率。
SYSCLK系统时钟

在这里插入图片描述
SYSCLK可以有三种方式得到：
1、HSI内部高速时钟用的是RC振荡器，频率为8M，精度不高，没有经过分频器和倍频器，这种方式得到的SYSCLK时钟就是8M
2、HSE外部高速时钟一般外接4-16MHZ晶振，由于采用外接晶振，所以精度大大提高，但增加了成本，这种方式得到的SYSCLK时钟就和HSE时钟频率一样，为外接晶振频率，一般是8M
3、通过PLLCLK得到，这种方式是经过分频器、倍频器和选择器分配后得到的时钟。其输入时钟为HSI或HSE，由于有分频器和倍频器的加入，所以得到的SYSCLK时钟可以超频或降频时钟，STM32F103最大的SYSCLK为72MHZ。
HCLK时钟
在这里插入图片描述
HCLK时钟经过SYSCLK分频后得到，一般将HCLK和SYSCLK设置为一致

FCLK时钟
在这里插入图片描述
FCLK频率和HCLK始终保持一致

PCLK时钟
在这里插入图片描述
PCLK给单片机外设提供时钟，分为PCLK1和PCLK2
APB1外设最大时钟频率为36MHZ

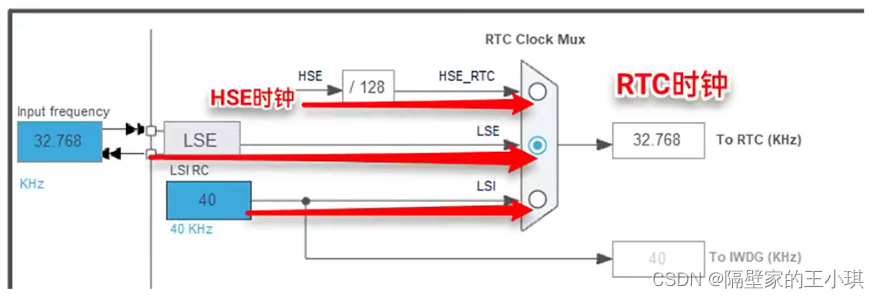

RTC时钟
在这里插入图片描述
独立看门狗时钟
在这里插入图片描述
