硅光电池采集用于植物叶片农残检测

百度文库链接：https://wenku.baidu.com/view/cfc47a3af46527d3240ce07d.html
电路原理图：

根据靳志帅师哥所说没有必要使用双电源给运算放大器供电，使用LM324运算放大器就可以。
首先，硅光电池受光的影响产生电流，经过并联采样电阻2R产生电压信号，此电压信号进入运算放大器的同相端进行放大；经过100倍放大后产生伏级的电压输出信号，即电平输出信号。这里的电平信号可以用来进行采集。

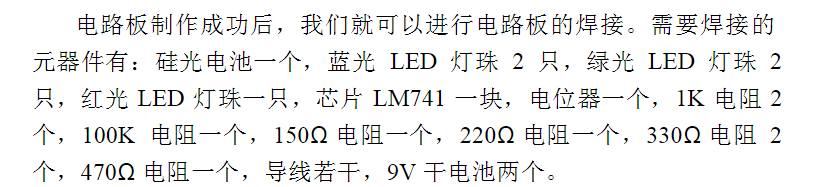

清单如下：

lm324资料百度链接：https://baike.baidu.com/item/lm324/4427807?fr=aladdin
lm324 编辑 讨论
LM324系列器件带有真差动输入的四运算放大器，具有真正的差分输入。与单电源应用场合的标准运算放大器相比，它们有一些显著优点。该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。
LM324系列是低成本的四路运算放大器，具有真正的差分输入。在单电源应用中，它们与标准运算放大器类型相比具有几个明显的优势。该四路放大器可以工作于低至3.0 V或高达32 V的电源电压，静态电流是MC1741的五分之一左右（每个放大器）。共模输入范围包括负电源，因此在众多应用中无需外部偏置元器件。输出电压范围也包括负电源电压。
应用领域包括传感器放大器，直流增益模块和所有传统的运算放大器可以更容易地在单电源系统中实现的电路。例如，可直接操作的LM324系列，这是用来在数字系统中，轻松地将提供所需的接口电路，而无需额外的±15V电源标准的5V电源电压。
运放类型:低功率
放大器数目:4
带宽:1.2MHz
针脚数:14
工作温度范围:0°C to +70°C
封装类型:SOIC
3dB带宽增益乘积:1.2MHz
变化斜率:0.5V/μs
器件标号:324
器件标记:LM324AD
增益带宽:1.2MHz
工作温度最低:0°C
工作温度最高:70°C
放大器类型:低功耗
温度范围:商用
电源电压 最大:32V
电源电压 最小:3V
芯片标号:324
表面安装器件:表面安装
输入偏移电压 最大:7mV
运放特点:高增益频率补偿运算
逻辑功能号:324
额定电源电压, +:15V
1.短路保护输出
2.真差动输入级
3.可单电源工作：3V-32V
4.低偏置电流：最大100nA
5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源
8.行业标准的引脚排列
9.输入端具有静电保护功能
LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反;Vi+(+)为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图2。
芯片封装：
