Creo 9.0 基准特征:基准点

2022-08-05 08:46:00 【山涧果子】

Creo 9.0 软件中的基准包括基准平面、基准轴、基准曲线、基准点和坐标系。这些基准在创建零件的一般特征、曲面、零件的剖切面以及装配中都十分有用。

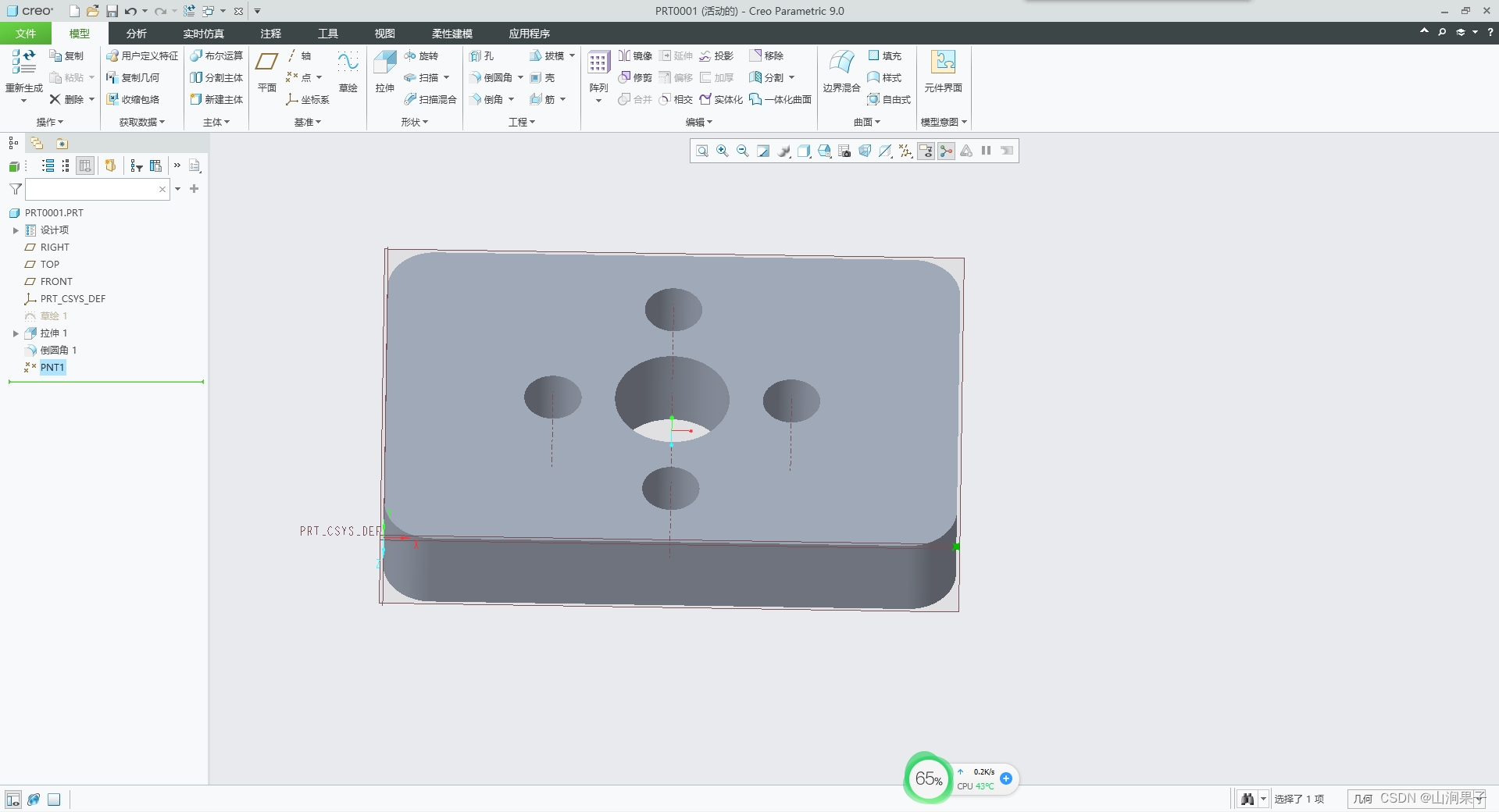

在这里插入图片描述

基准点

基准点用来为网格生成加载点、在绘图中连接基准目标和注释、创建坐标系及管道特征轨迹，也可以在基准点处放置轴、基准平面、孔和轴肩。

在默认情况下，Creo将一个基准点显示为叉号×，其名称显示为PNTn，其中n是基准点的编号。要选取一个基准点，可选择基准点自身或其名称。

可以使用配置文件选项datum_point_symbol来改变基准点的显示样式。基准点的显示样式可使用下列任意一个：CROSS、CIRCLE、TRIANGLE 或 SQUARE。

可以重命名基准点，但不能重命名在布局中声明的基准点。
在这里插入图片描述

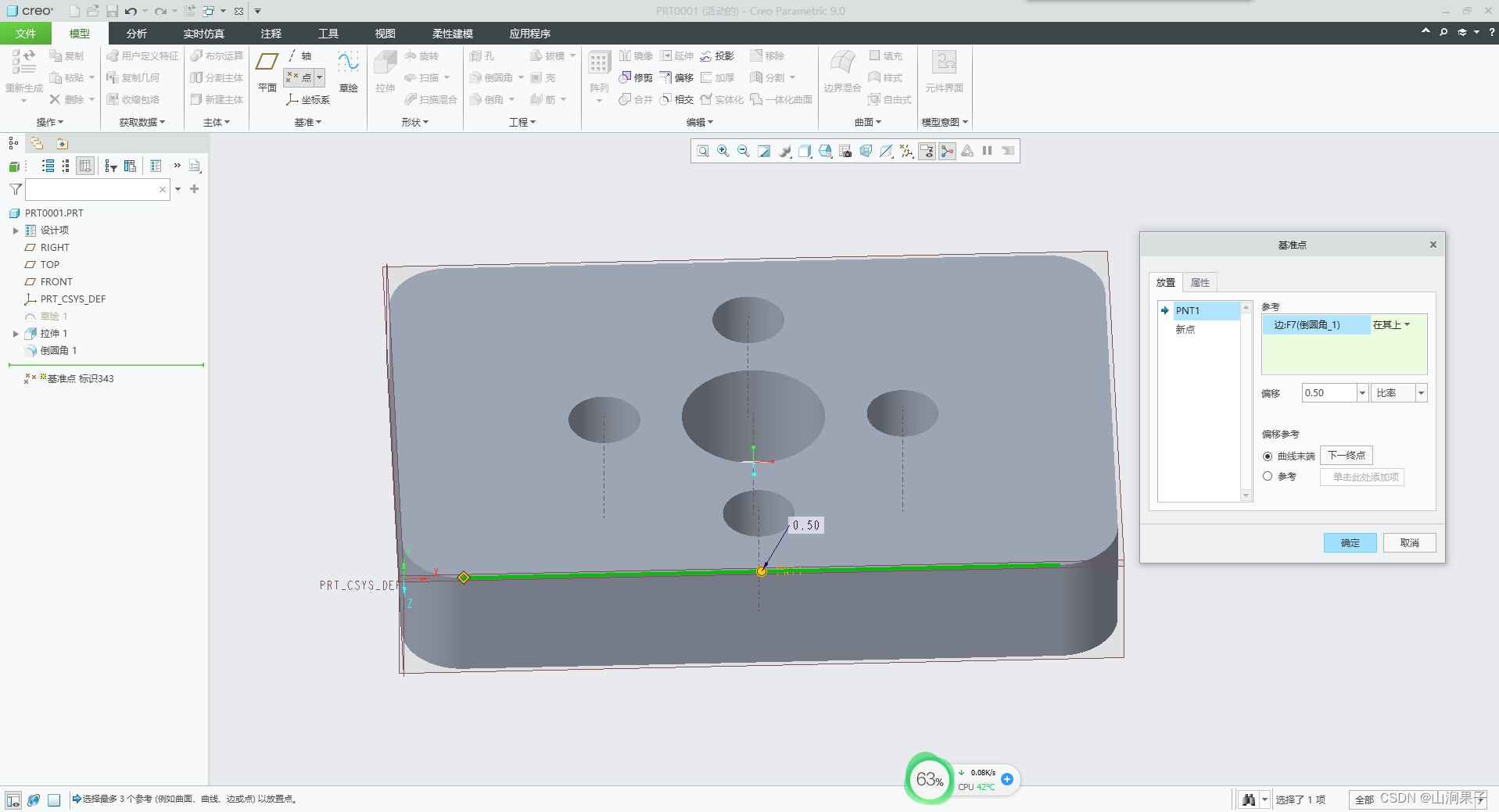

1.创建基准点的方法一：在曲线/边线上

用位置的参数值在曲线或边上创建基准点，该位置参数值确定从一个顶点开始沿曲线的长度。
在这里插入图片描述

2.创建基准点的方法二：顶点

在零件边、曲面特征边、基准曲线或输入框架的顶点上创建基准点。

在这里插入图片描述

3.创建基准点的方法三：过中心点

在一条弧、一个圆或一个椭圆图元的中心处创建基准点。

在这里插入图片描述

4.创建基准点的方法四：草绘

进入草绘环境，绘制一个基准点。
在这里插入图片描述
