DCDC low pressure booster regulated dc high voltage 12 v24v turn - 50 v100v110v150v200v250v300v350v400v500v negative voltage output

GRB非Isolated series wide voltage input负高电压输出 电压控制型

应用

GRB  系列模块电源是一种DC-DC升压变换器.该模块电源的输入电压分为：4.5~9V、10~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化).输出最高电压：－50V、－100VDC、－110VDC、－150VDC、－200VDC、－250VDC、－300VDC、－350VDC、－500VDC、等,具有功率密度大,输出功率高,应用范围广等优点.

● 效率高达70%以上

● 1*2英寸标准封装

● single voltage负输出

● 价格低

● 电压控制,The output voltage varies linearly with the control voltage

● 工作温度: -40℃~+85℃

● 阻燃封装,满足UL94-V0 要求

● 温度特性好

● 可直接焊在PCB 上

技术参数

Model selection guide

1、输入电源

2、输出电源

3、输出最大电流

4、控制信号U1:0－5V  UZ:用户自定义(Mark the parameters)

Just an example of individual models,有特殊要求请电联

举例说明：

型号：GRB12-100D-40mA-U1,

输出端C4电容可选 47UF/200V的电解电容.

输入电压Vin：9~18VDC;

输出电压Vout：0--100VDC;

输出最大电流：40mA

控制电压：0-5V

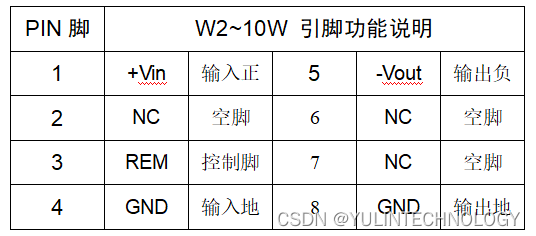

外型尺寸及引脚描述

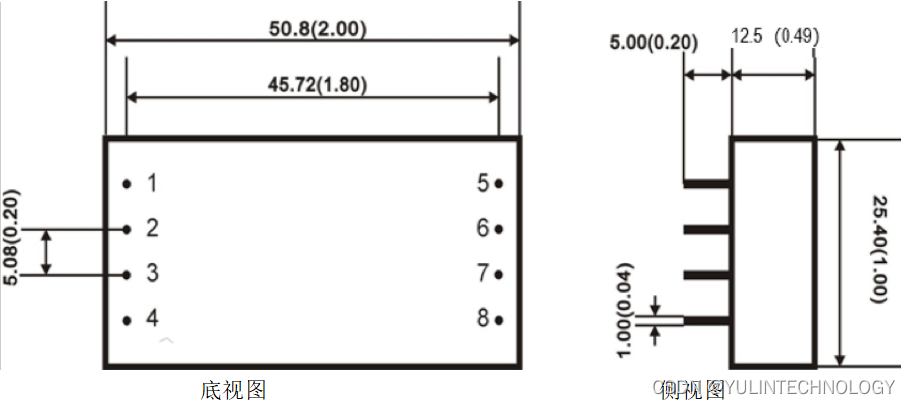

GRB  W2~10W系列   尺寸：50.8x25.4x12.5    单位: mm

order please137联系11930515

应用示意图
