串口屏

串口屏是一个集成了单片机的屏幕模块，采用的是TTL串口协议，可以直接通过对应指令控制屏幕，
本文采用的串口屏是T0系列的基本型，目的是通过单片机的串口来控制串口屏

串口屏的程序下载

本次实验需要先给串口单独下载程序，然后再给单片机下载程序，两次下载分开进行，现在从以下五个步骤给串口屏下载程序
一、准备材料
USB转TTL，四根杜邦线，串口屏

二、接线

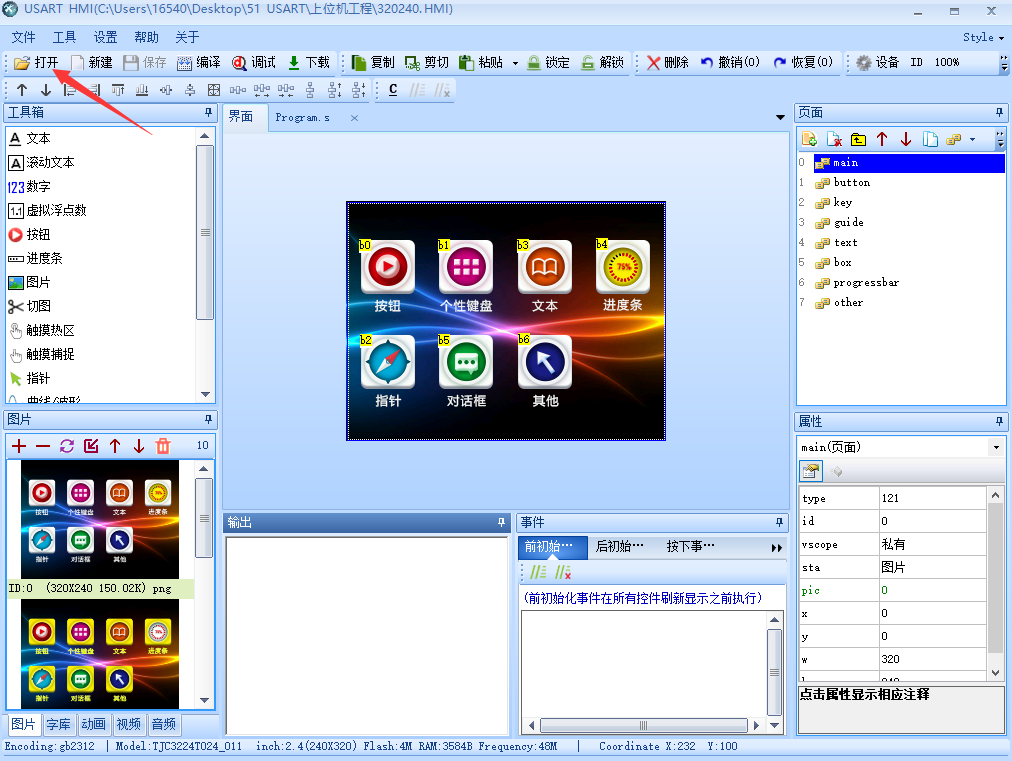

三、打开上位机并选择对应的工程

需要上位机的可以在评论区留言获取


四、选择对应的型号


五、下载程序

可以直接选择联机并下载，它会自动搜索下载

出现这个是联机成功并开始下载，并且屏幕会出现下载界面

下载程序会显示工程界面

注意：如果出现联机失败

1.请检查TX和RX接线是否正确，可以尝试交换接线，
2.确保USB转TTL是否正常，
3.插拔一下模块，确保USB口和串口屏没有接触不良

51程序

串口初始化

void UART_Init()	  //[email protected]
{

	SCON=0x40;
	PCON |=0x80;
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x20;		//设置定时器模式
	TL1 = 0xFA;		//设置定时初始值
	TH1 = 0xFA;		//设置定时重载值
	ET1 = 0;		//禁止定时器%d中断
	TR1 = 1;		//定时器1开始计时
	ES=1;       //使能串口接收中断，
	EA=1;     //打开所有中断
}

主函数

void main(void)
{

  UART_Init();  //初始化串口，板上的晶振为11.0592MHz，实际的波特率为9600bps
 delayms(80);//等待屏幕初始化,建议50ms以上
 UART_Send_END();//发送一次结束符，清除上电产生的串口杂波数据
  while(1)
  {

  	UART_Send_Str("cls BLACK");//发控制指令
  	UART_Send_END();           //发结束符
 	delayms(2000);
  	UART_Send_Str("cls RED");
  	UART_Send_END();
  	delayms(2000);
	UART_Send_Str("page 4");
	UART_Send_END();
	UART_Send_Str("t0.txt=\"春风不度玉门关\"");
	UART_Send_END();
	UART_Send_Str("xstr 0,0,40,40,0,RED,BLACK,1,1,1,\"中国\"");//不建议使用这种指令去显示汉字，建议在上位机上输入你要显示的汉字
	UART_Send_END();
	delayms(2000);
  }

}

单片机用的是STC89C52RC，晶振用的是11.0592M
把程序下载到单片机之后在接串口屏（一定要先下载程序再接线，不然会下载不了程序）
串口屏和单片机的接线为：

实验现象：
接好线之后下载复位一下单片机，

总结

实验现象和下载程序都会比较慢，而且要先下载对应的程序，否则会一直卡住显示一下界面

需要工程和上位机的可以在评论区留言获取
