AUTOCAD——减少样条曲线控制点数、CAD进阶练习（三）

2022-08-10 10:39:00 【梦想CAD软件】

样条曲线的控制点数太多，不容易修改的时候，怎样减少样条曲线的控制点数呢？

执行方式

1.输入编辑样条曲线命令“SPLINEDIT”（快捷键：SPE），按下空格键。

编辑样条曲线命令
在这里插入图片描述

2.然后选择样条曲线，再根据提示，输入选项“拟合数据F”，再按下空格键。

选择样条曲线
在这里插入图片描述

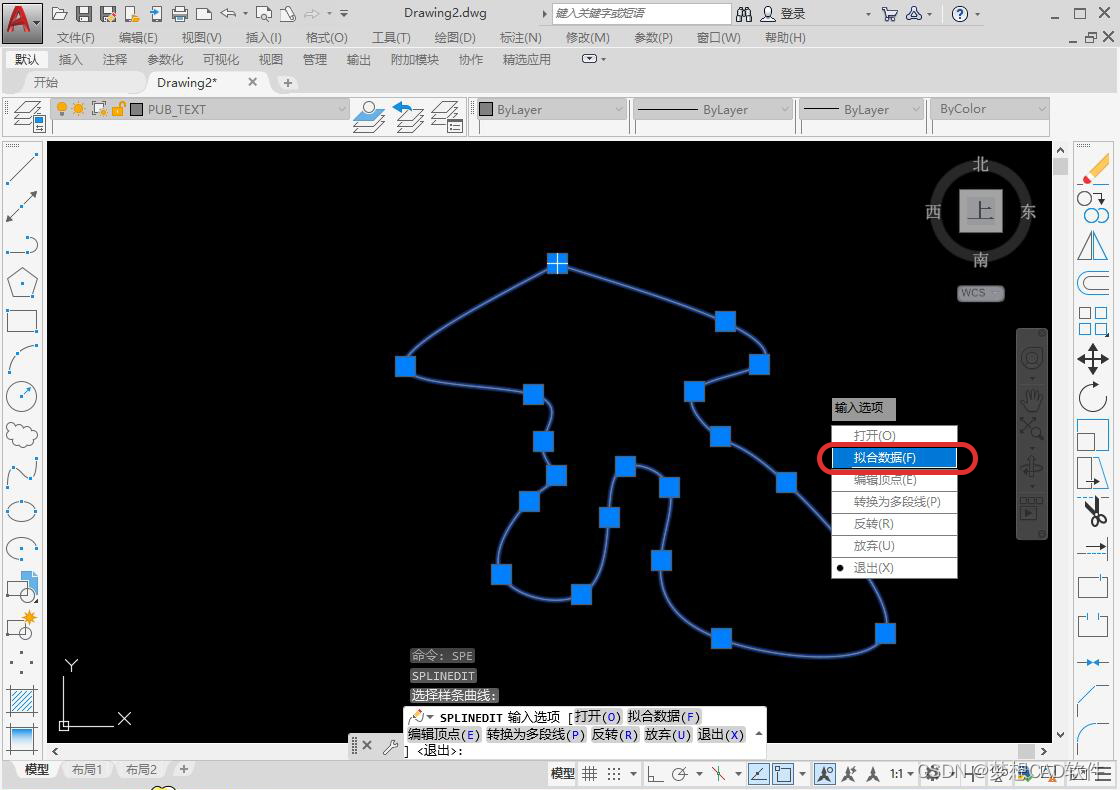

拟合数据F
在这里插入图片描述
3.接着输入选项“删除D”，空格后，在样条曲线上指定现有拟合点，鼠标左键点击要删除的控制点，回车三次退出编辑，删除控制点完成。

删除D
在这里插入图片描述
指定现有拟合点
在这里插入图片描述
删除控制点完成
在这里插入图片描述

我们来用CAD梦想画图绘制一个进阶练习题。

分析说明

1.使用多线段绘图时可以修改绘图的模式和对象的线宽。

2.“divide”命令可以将对象“定数等分”。

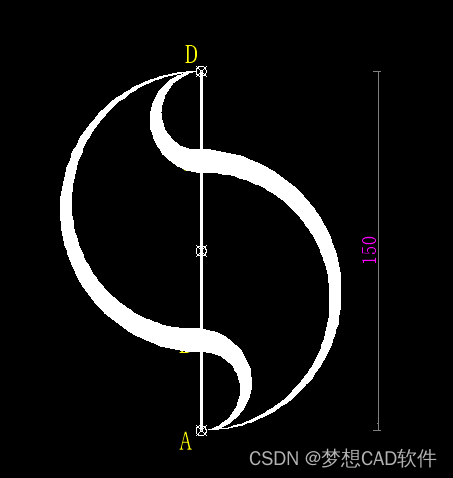

目标对象
在这里插入图片描述

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

1.点击格式菜单栏下的点样式，打开“点样式”对话框，如下图所示：

打开点样式对话框
在这里插入图片描述

2.选择显示明显的点样式后点击确定，如下图所示：

选择点样式
在这里插入图片描述

3.命令行输入直线（L）命令绘制一条长度为150的直线AD，如下图所示：

绘制直线
在这里插入图片描述

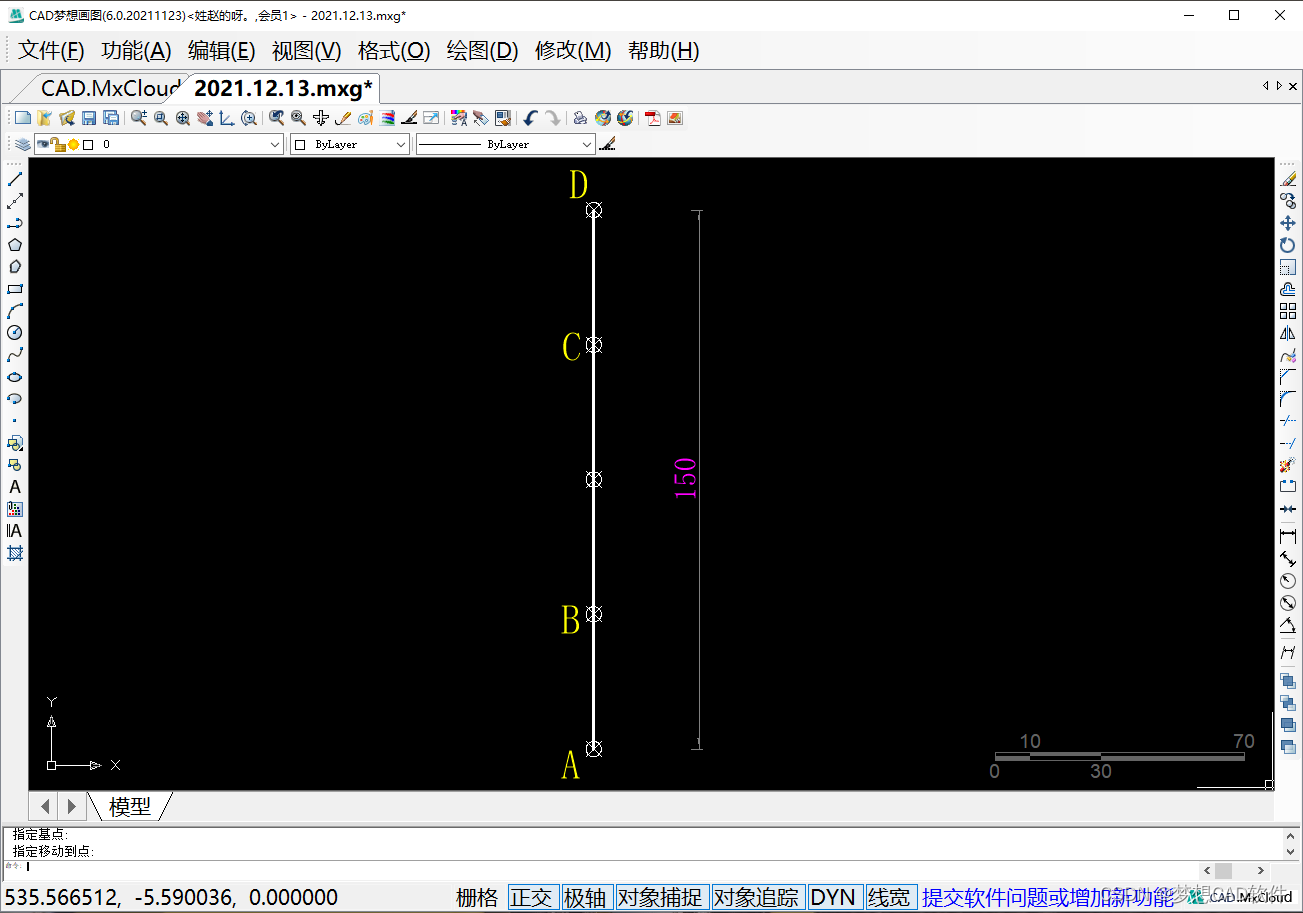

4.命令行输入等输等分（DIVIDE）命令，将直线AD等分成四分相等的线段,分别给等分节点编号（除中间点不编号）如下图所示：

定数等分直线
在这里插入图片描述

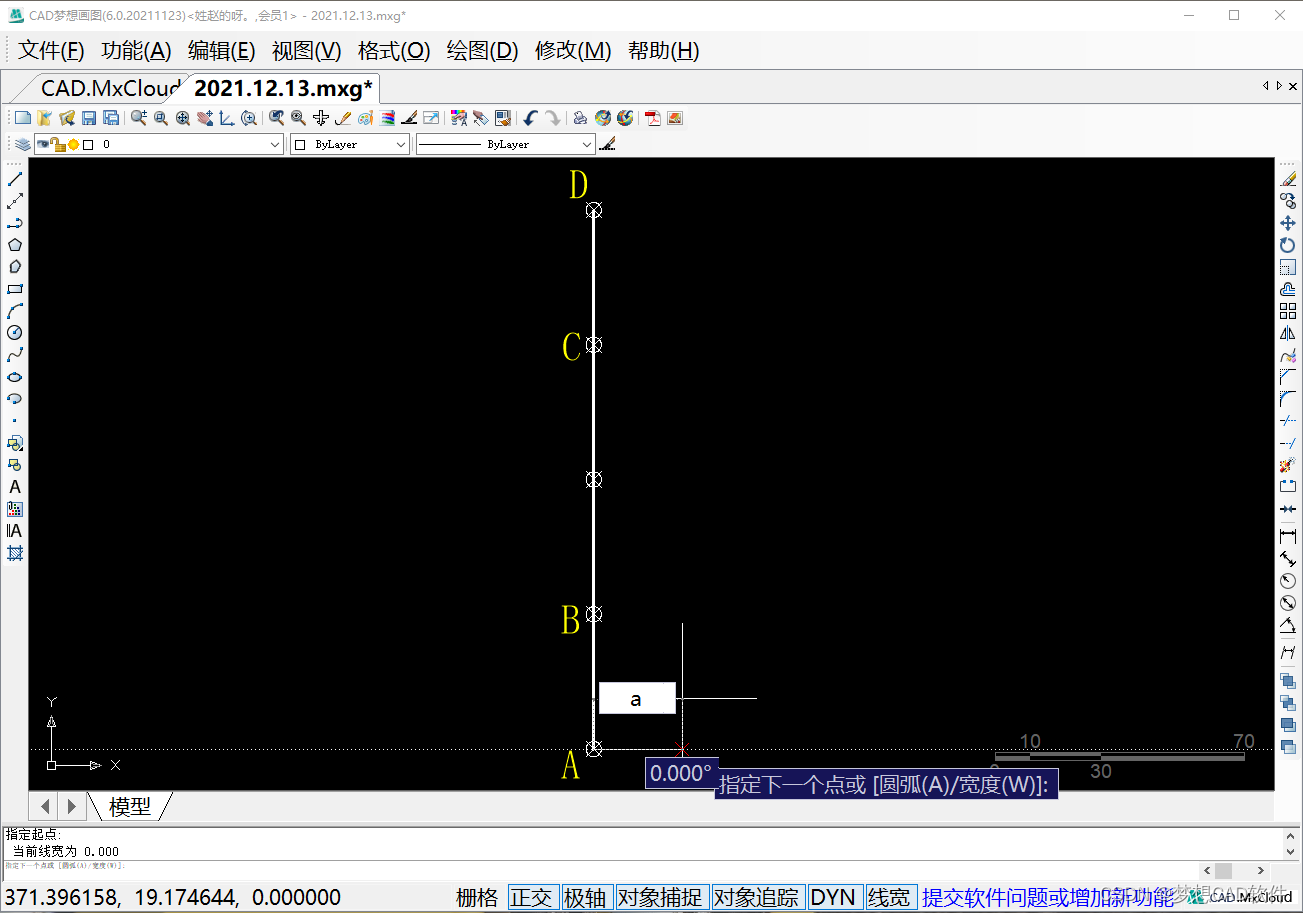

5.命令行输入多线段（PL）命令，一点A处为起点后输入圆弧（A），如下图所示：

使用多线段命令
在这里插入图片描述

6.接着再输入宽度（W）选项将起点宽度设置为0；端点宽度设置为10，如下图所示：

第一次设置宽度
在这里插入图片描述

7.设置完成之后指定B点为圆弧的端点，如下图所示：

以B点为端点
在这里插入图片描述

8.这时候再输入宽度（W）选项将起点宽度设置为10；端点宽度设置为0，如下图所示：

第二次修改宽度
在这里插入图片描述

9.然后我们直接连接到D点上，完成如下图所示：

以D点为端点
在这里插入图片描述

10.我们重复上面操作到第六步的时候，以A点为圆弧起点；C点为圆弧的端点了，如下图所示：

以C点为端点
在这里插入图片描述

11.这时候再输入宽度（W）选项将起点宽度设置为10；端点宽度设置为0，连接到D点,如下图所示：

完成绘制

在这里插入图片描述
