目录

一、OSPF  NSSA区域

1.1 OSPFRedistribute the review

二、NSSA区域

2.1 基本概念

2.2 Type7类型的LSA

三、配置实例

一、OSPF  NSSA区域

1.1 OSPFRedistribute the review

What is route redistribution

将其他自治系统的路由重分发进ospf自治系统内

链路类型E1、E2默认一般是E2Only external costs are considered

Common redistribution

OSPF重分发直连

OSPFredistribute default

OSPF重分发静态

OSPF重分发RIP

RIP重分发OSPF

二、NSSA区域

2.1 基本概念

非纯末梢区域,There must be one in this areaASBR路由器,需要在ASBR上配置重分发

Experiment with redistribution direct connection

6种LSALink state advertisements are inNSSA区域有哪几种？

SLA1、2、3、4、7

2.2 Type7类型的LSA

作为OSPF协议的一种扩展属性,NSSA中定义了一种LSA→Type7类型的LSA,作为区域内的路由器引入外部路由时使用,该类型的LSA除了类型标识与Type 5不相同之外,其它内容基本一样,这样区域内的路由器就可以通过LSA的类型来判断是否该路由来自本区域内.但由于Type 7类的LSA是新定义的,对于不支持NSSA属性的路由器无法识别,所以协议规定:在NSSA的ABR上将NSSA内部产生的Type 7类型的LSA转化为Type 5类型的LSA再发布出去,并同时更改LSA的发布者为ABR自己.这样NSSA区域外的路由器就可以完全不用支持该属性

对LSA的影响

类型7LSA在一个NSSA区域内携带外部信息

类型7LSA在NSSA的ABR上被转化为5LSA

不允许外部LSA

汇总LSA被引入

NSSA类型

N1

N2

通过NSSA的ABR之后转换为E1、E2

三、配置实例

R1配置

Router(config)#interface GigabitEthernet0/0

Router(config-if)#ip address 172.168.10.254 255.255.0.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#

Router(config)#interface GigabitEthernet0/1

Router(config-if)#ip address 10.0.0.1 255.255.255.252

Router(config-if)#exit

Router(config)#

Router(config)#router ospf 1

Router(config-router)#network 10.0.0.0 0.0.0.3 area 2

Router(config-router)#area 2 nssa

Router(config-router)#area 2 nssa no-summary

Router(config-router)#redistribute connected subnets   //ospf重分发直连路由

查看R1路由,There is a default route formed because we turned off automatic summarization

R0配置

Router(config)#interface GigabitEthernet0/0

Router(config-if)#ip address 10.0.0.2 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#

Router(config)#interface GigabitEthernet0/1

Router(config-if)#ip address 20.0.0.1 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#

Router(config)#router ospf 1

Router(config-router)#network 10.0.0.0 0.0.0.3 area 2

Router(config-router)#network 20.0.0.0 0.0.0.3 area 0

Router(config-router)#area 2 nssa no-summary

Router(config-router)#

Router(config-router)#end

Router#

查看R0A new routing table is addedN2Type of routing entry,因为R0此时也是NSSA区域的路由,会识别LSA7Type of link state advertisement,所以显示的N2而不是E2

R2配置

Router#configure terminal

Router(config)#interface GigabitEthernet0/1

Router(config-if)#ip address 20.0.0.2 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#

Router(config-if)#exit

Router(config)#interface GigabitEthernet0/0

Router(config-if)#ip address 192.168.1.254 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit'

Router(config)#

Router(config)#router ospf 1

Router(config-router)#network 20.0.0.0 0.0.0.3 area 0

Router(config-router)#network 192.168.1.0 0.0.0.255 area 0

Router(config-router)#end

Router#

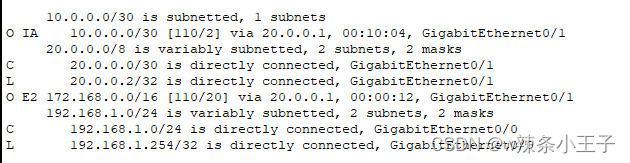

查看R2的路由表

由于R1It is an internal route,查看到的是E2类型
