GaN图腾柱无桥 Boost PFC（单相）五-细节处理

过零点return管的处理

（电流太小，关闭return管，主要是防止电流检测误判，导致return管误开，所以，如下图所示，在零点附近的时候是不开return管的。）
没有锁相环
有三种方法：
第一种：设置电压检测阈值窗口，因为是L、N线电压分别检测，判断正负半波周期，需要检测L、N线电压大小，
当VL-VN> 5V时，才认为正半波周期，
当VN-VL> 5V时，才认为负半波周期，
这样才能够保证可靠性。

第二种：在零点的时候，电感的电流也是很小的，
当检测到电流小于一个阈值的时候，关闭return管。
第三种：
将方法一与方法二结合使用考虑。

有锁相环
根据不同锁相环，不同的对策：
知道锁相角度，就知道电流、或者时电压所处于的位置，1 、179、359时，切换开关管return。
考虑到锁相角度的延时（与锁相环的方法有关）可以相应提前关断return管。

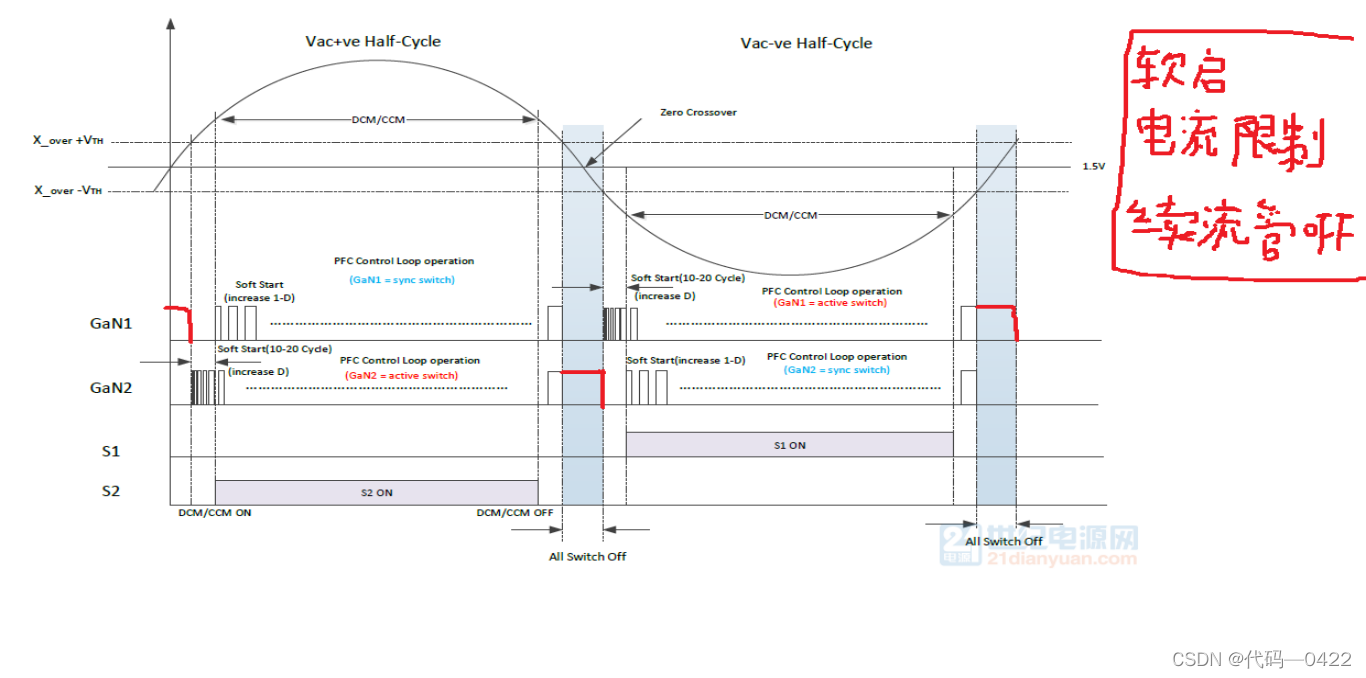

过零点续流管的处理

第一种：
零点附近的时候：
接近零点的时候，关闭续流管，
第二种：
电流很小的时候，关闭续流管。
此项目，采用的时过零点的时候关闭续流管，驱动管正常开。

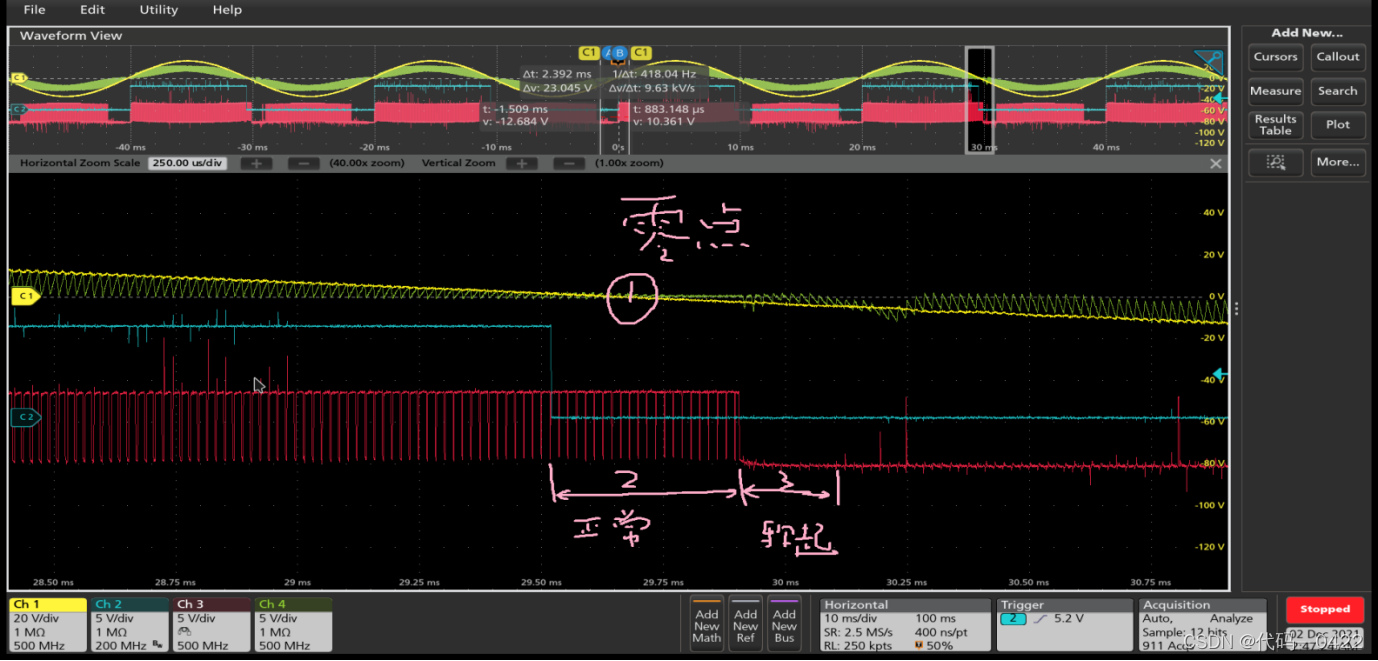

ch1：输入电压
ch2：return管
ch3：此时为驱动管

分析：1.实际的零点
2.此时认为还是negetive，驱动管正常开关，续流管由于电流限制，续流管关闭
3.此时认为刚刚穿越，零点，驱动管软启动

ch1：输入电压
ch2：return管
ch3：此时为 驱动管

分析：
1.实际的零点
2.此时认为还是negetive，驱动管正常开关，续流管由于电流限制，续流管关闭
3.切换驱动开关和续流管开关，续流管由于电流条件限制，关闭，驱动管开启软启动8个脉

过零点的检测

第一种：锁相环
第二种: LN线电压采样
第三种：电压爬坡，当下一拍检测比前一拍大，则为零点；当下一拍比前一拍小，则为峰值电。

输出功率恒定，当输入电压过大，接近于bus电压时，驱动管的处理

（关闭驱动管，此时为不可控整流）
