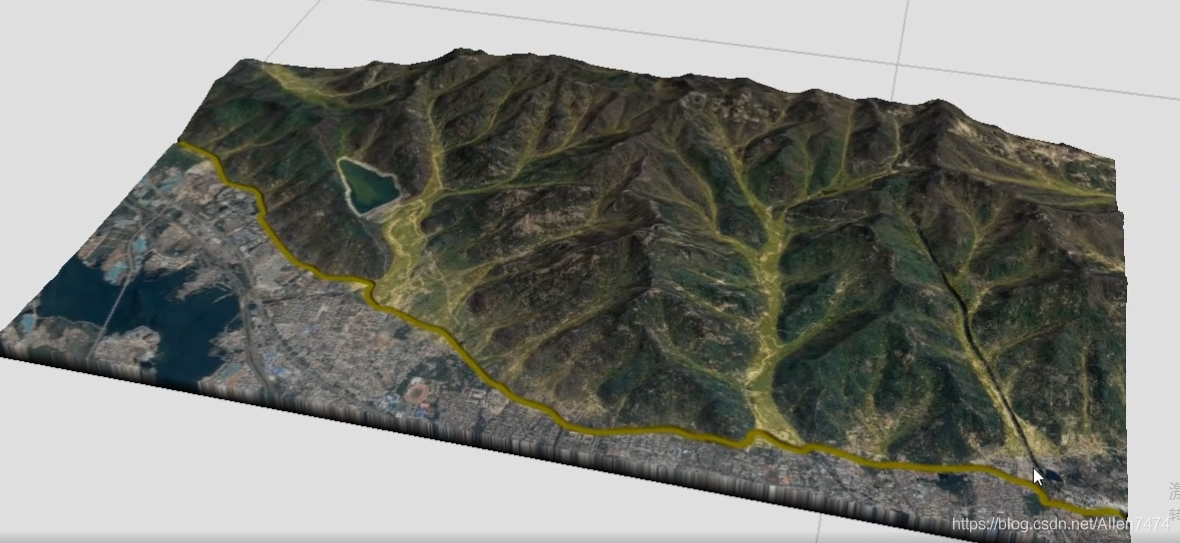

unity获取真实地理地图转3D化笔记

思维导图笔记

软件、网站准备：

1、SAS.Splant：SAS天地图链接.txt-互联网文档类资源-CSDN下载(内网可用)

                            Sas planet free download（外网可用）

                            全能电子地图下载器破解版_全能电子地图下载器破解版下载[下载工具]-下载之家(全能电子地图下载器)

                           PS:这里用SAS完成项目推进。

2、GlobalMaper：Global Mapper(地图绘制工具)V22.0.2 免费无限制版软件下载 - 绿色先锋下载 - 绿色软件下载站 --

3、WorldMachine：World Machine最新中文汉化版下载-World Machine地形之家中文官网

4、地理空间数据云：地理空间数据云

一、SAS中获取卫星图：

• 1、(SAS)软件中获取卫星图：

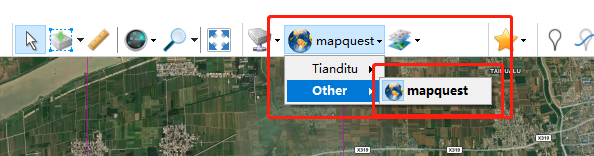

选择卫星地图方式，天地图可用，这里我使用了MapQuest。（这个会有灰色路线网）。

• 2、(SAS)中框选地形范围：

框选完成之后会弹出窗口，这里我们在  下载  中，选择21 的细分缩放，并点击下载，开始下载被分割的细分地图。

点击开始按钮，开始下载。（如果跑流程，建议设置小一些的细分，比如18-20）。

下载完成后，窗口内的蓝色进度条会跑满，并且会在窗口中显示，任务完成。

这时候，需要点击③号标记，框选图标，带出以下窗口，进行拼接卫星图。

• 3、(SAS)中拼接全图：

窗口被激活后，选择 拼接 选项下的以下框选参数。

这里的缩放：需要和第二个步骤缩放一致，这里还是21的缩放。

质量设定为100%，参考文件.w。

完成设定后，点击开始，开始拼接卫星图。

• 4、(SAS)中导出ECW文件：

ECW文件导出完成。

二、GlobalMaper裁切卫星图：

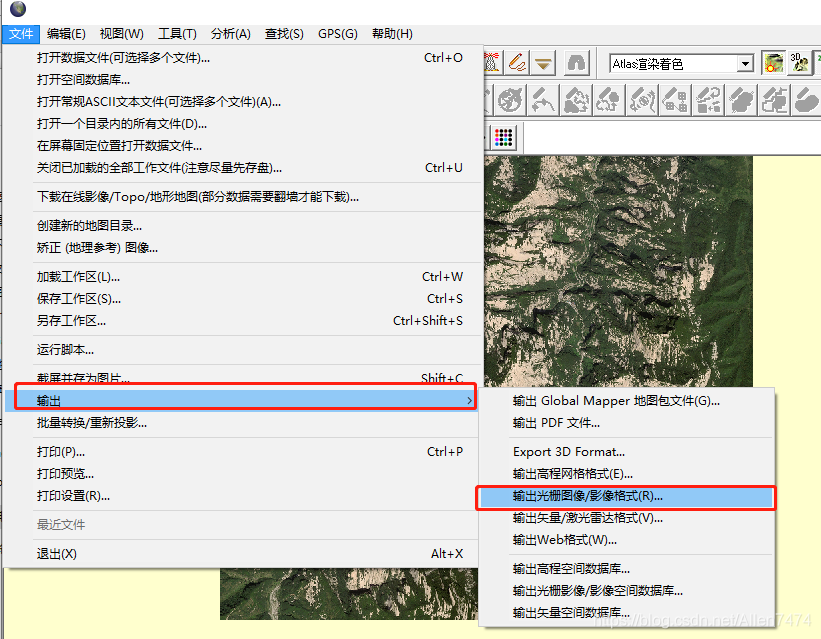

• 1、在GM软件中裁切，导出图像：

打开GlobalMaper软件后，将ECW文件拖拽到软件中。

• 2、输出光栅图像设置：

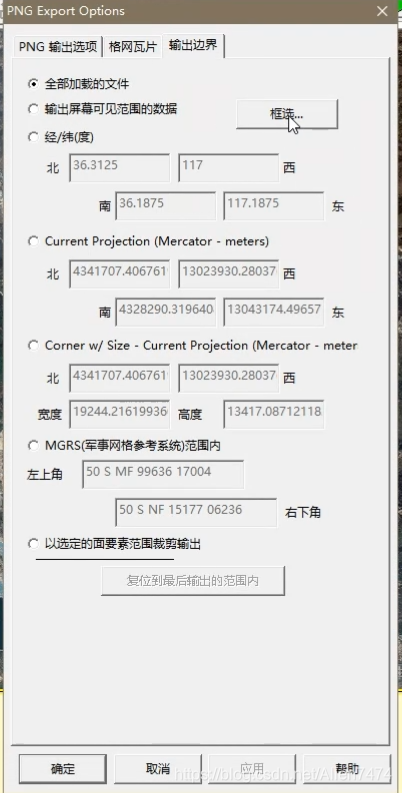

选择PNG图像导出之后，也可以选择  输出边界，对输出部分进行裁切，这里整座山我都需要，所以就不进行裁切操作了，相应的输出图像大小也会增加。

确定后，开始导出。

• 3、导出PNG 和TXT坐标信息：

这里继续导出，不过需要选择JPG，我们的目的是导出TXT带有坐标信息的文本。

这里只需要选择TXT（文本）元数据。

框选的经纬度信息，才是我们需要拿到的重要信息，这直接影响到，高程图与卫星图匹配效果。

小知识点：

这里讲一个小知识点，如果你导出的经纬度信息与上图显示的经纬度数据格式不同，请在这里，设置输出经纬度的格式。

三、获取高程图：

• 1、在(地理空间数据云)中下载DEM高程图：

链接：地理空间数据云

打开网站后，先  选择数据集，在填写经纬度信息。

• 2、输入TXT中经纬度确认范围：

在填入数据集和输入经纬度后，点击检索，就会出现可下载的数据集，这时点击下载图标，进行高程图数据集下载。

• 3、下载高程图：

下载完成，并解压后会得到以下三个文件。

四、再进GlobalMaper导出HF2/HFZ：

• 1、再次进入GM，输入经纬度裁切：

将Dem文件拖拽如GM软件中

• 2、导出HF2/HFZ文件格式，并输入经纬度：

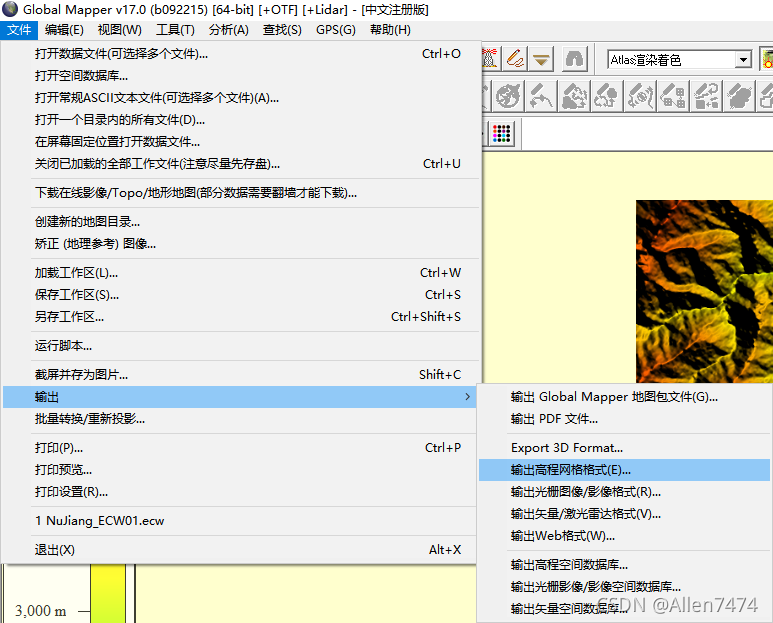

选择输出：输出高程网格格式。

输出设置，填入经纬度，设定具体区域。

• 3、再次导入GM-测量，记录 长，宽 数据：

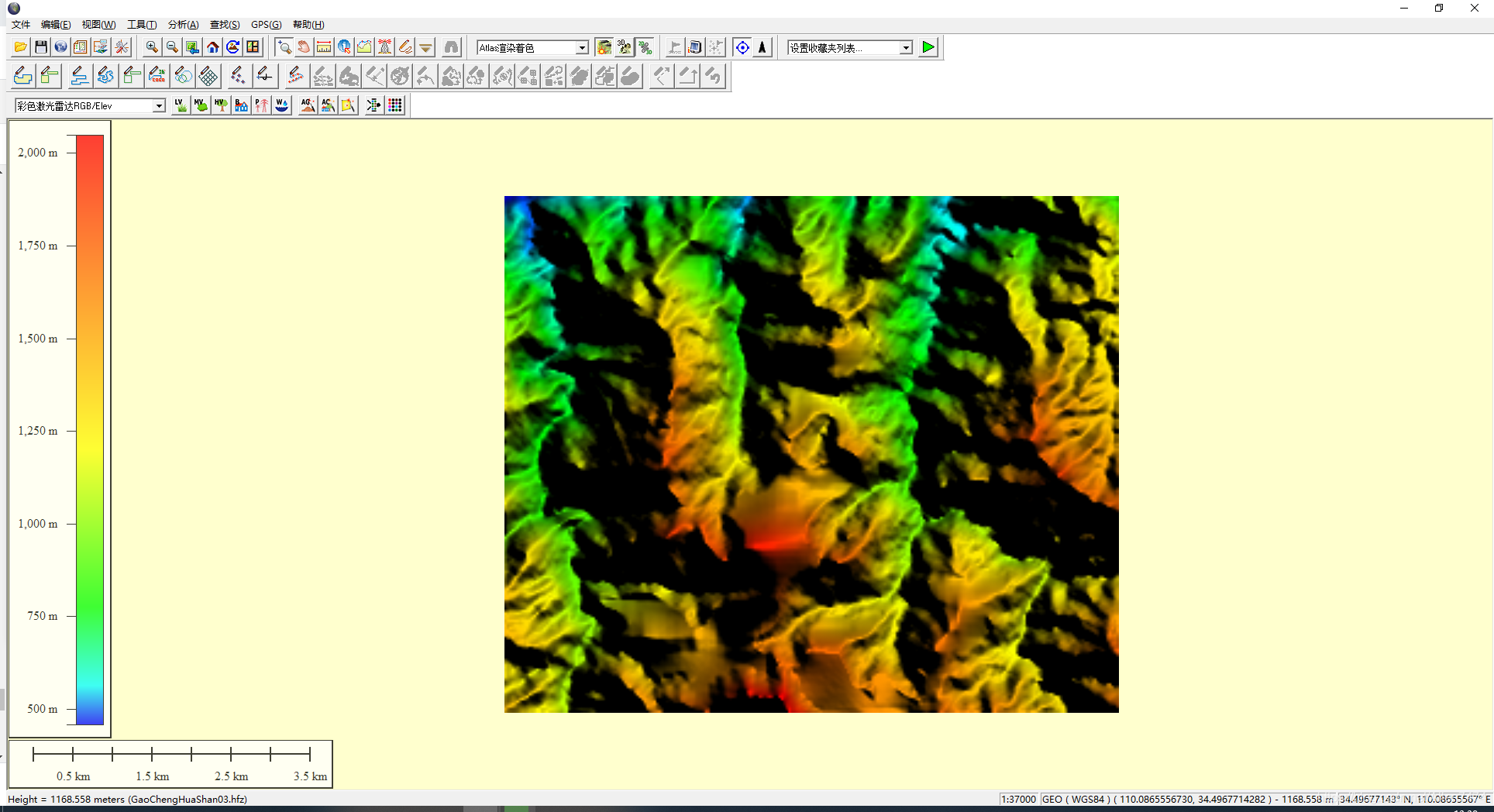

导出HFZ文件后，再次通过GM打开精确经纬度后的HFZ文件。

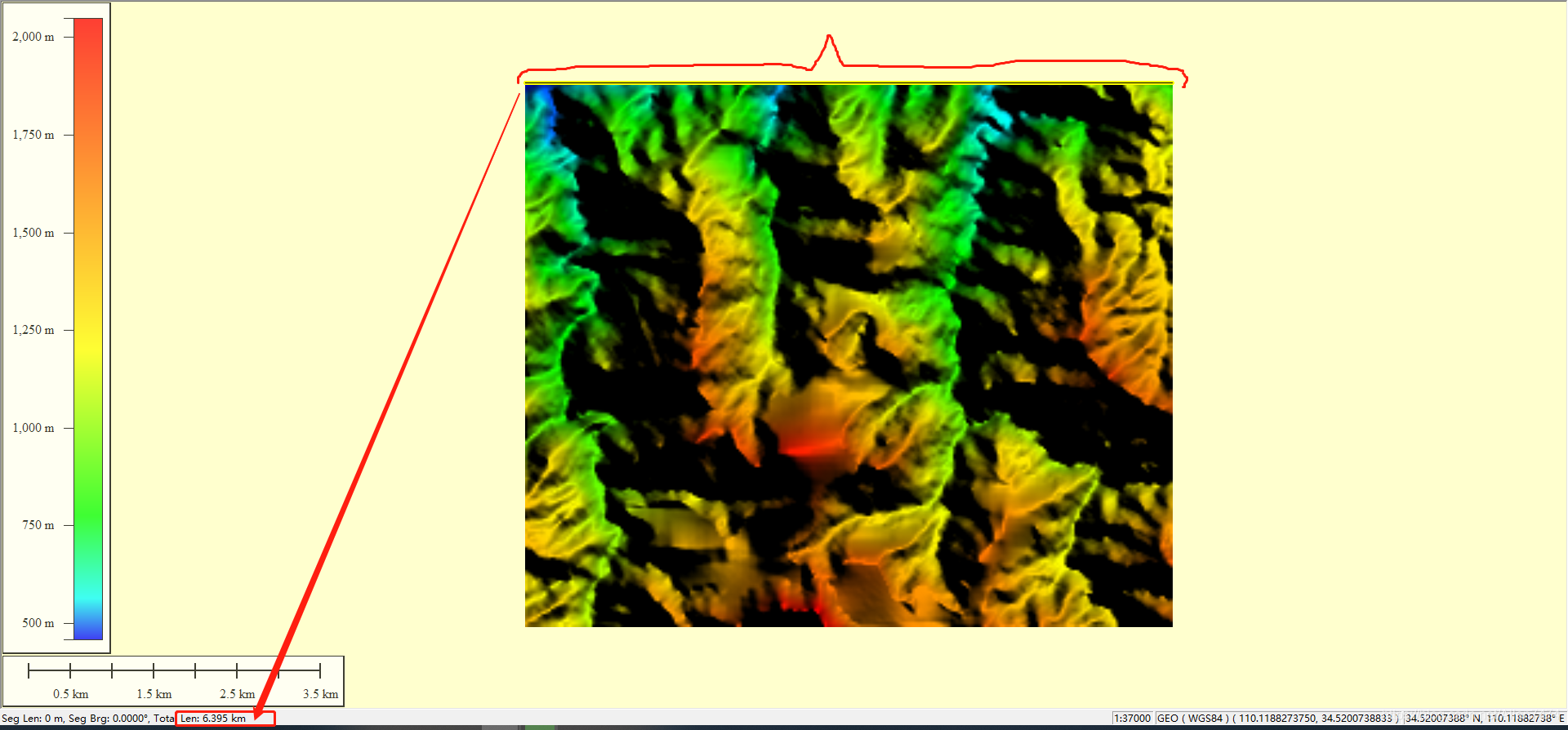

选中标尺工具，测量长款数据，并记录进文本中。

关注左下角Len参数，并记录。

此处记录长，宽，是为后面导入到WM中所做的准备。

4、导出TIFF格式，在WorldMachine中打开。



五、World Machine 中调节效果：

• 0、WM项目设置，单位为KM，设置地形颜色。

1、项目设置单位。

2、设置地形颜色。

• 1、(HFZ)导入WM，设定长,宽：

1、创建节点，并双击打开节点设置

导入在上文中输出的TIF图像。





取消勾选Preserve Aspect Ratio(自动宽高比例)。

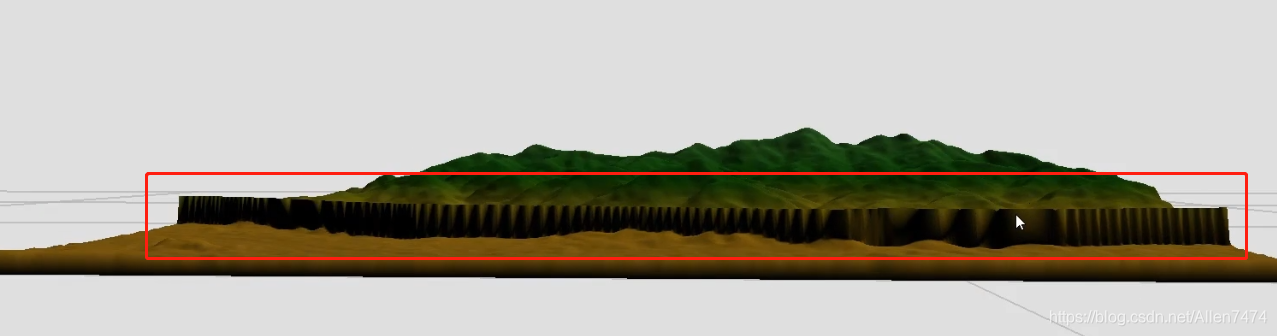

取消勾选后，可以充满整个选取。

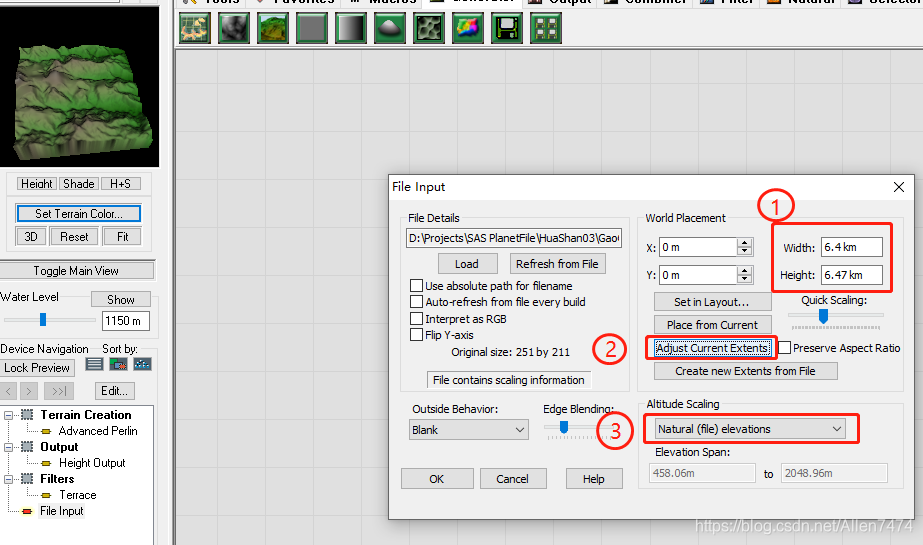

2、长，宽，根据在文本中记录的参数，进行填入。

       ①、设定长宽

       ②、同步设置

       ③、自然海拔(真实海拔)

• 2、导入(PNG)卫星图，并设定长,宽：

1、使用相同File Input节点设置，并导入卫星图。

这里除了需要勾选Interpret as RGB （启用色彩）按钮外，其余一致。

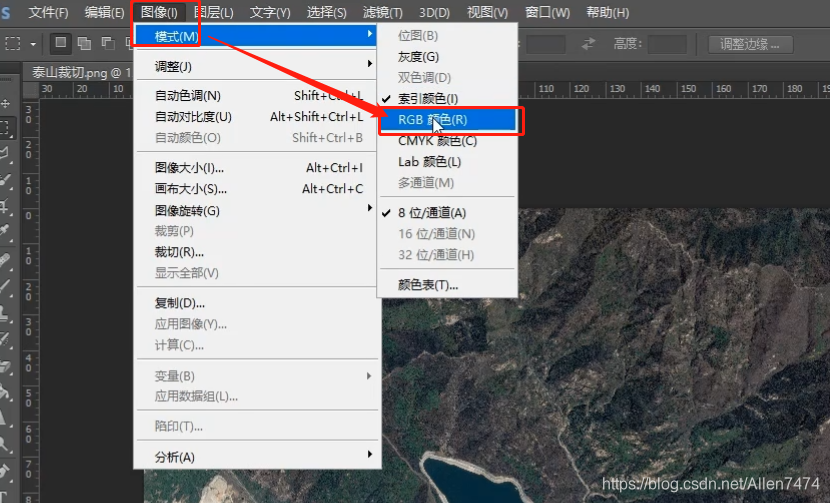

PS：小知识点：这里如果导入的图像是黑的，很可能是因为没有启用图像模式的RGB颜色。

这个时候可以将图像导入PS，并修改模式，并输出。

2、修改完成，点击（Refresh From File）从文件刷新过来。

• 3、(WM)中正式处理：

  • 创建公路：

    1、创建Shapes节点，进行公路创建绘制。

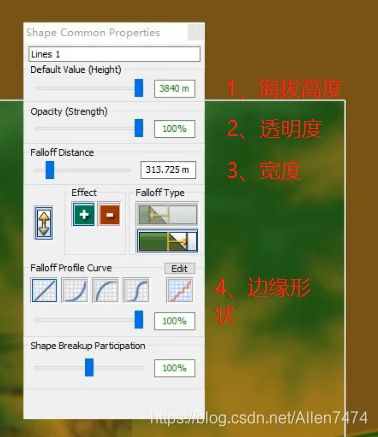

创建完毕后，调节参数，设定线段宽度，和海拔高度。

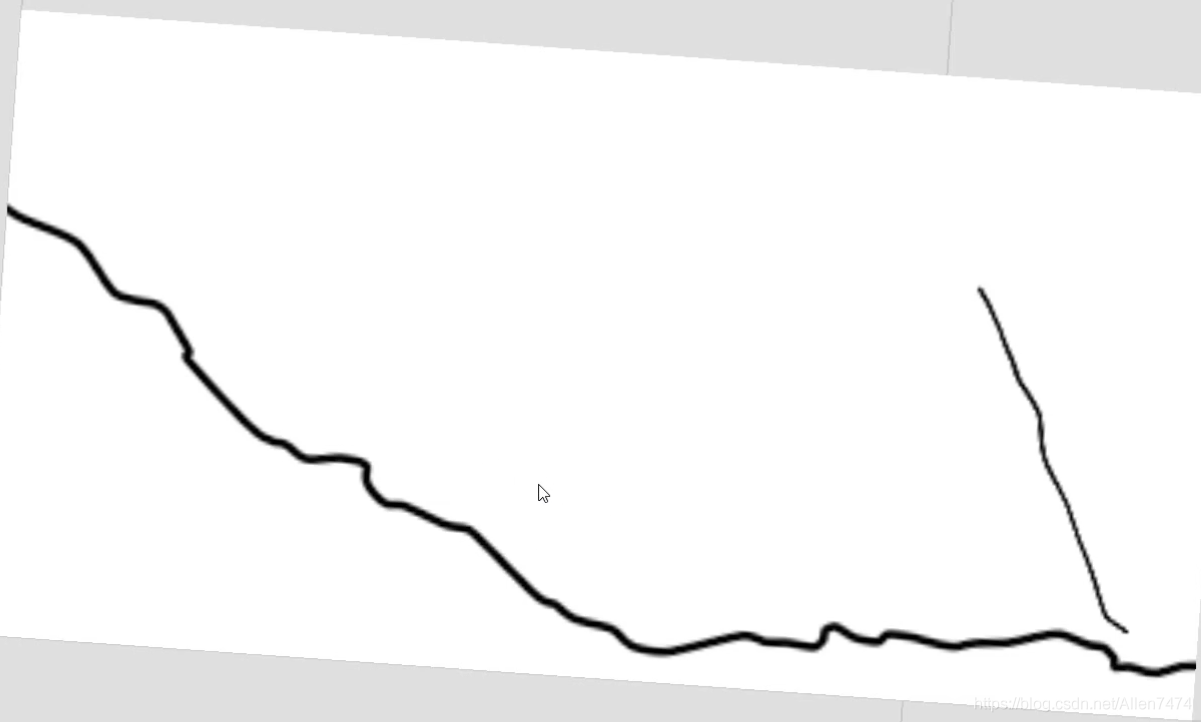

2、右键>>曲线光滑和(Perform Curve Smoothing)，公路沿山体绵延铺设(Drop Curve ToSurface of Selected Device)。

       选择第二个命令后，即可得到下图效果。

• • 绘制河流：

1、创建Shapes节点，进行河流创建绘制。

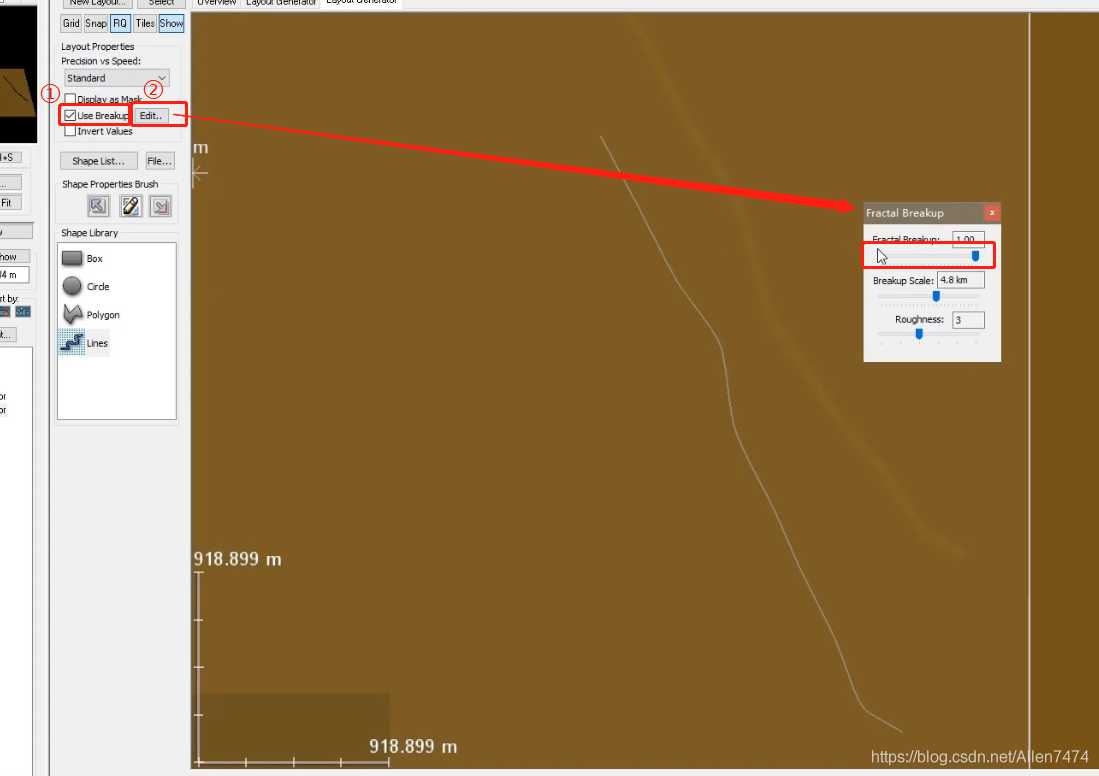

 2、飞行破碎命令，勾选( Use Breakup)按钮，双击线段，

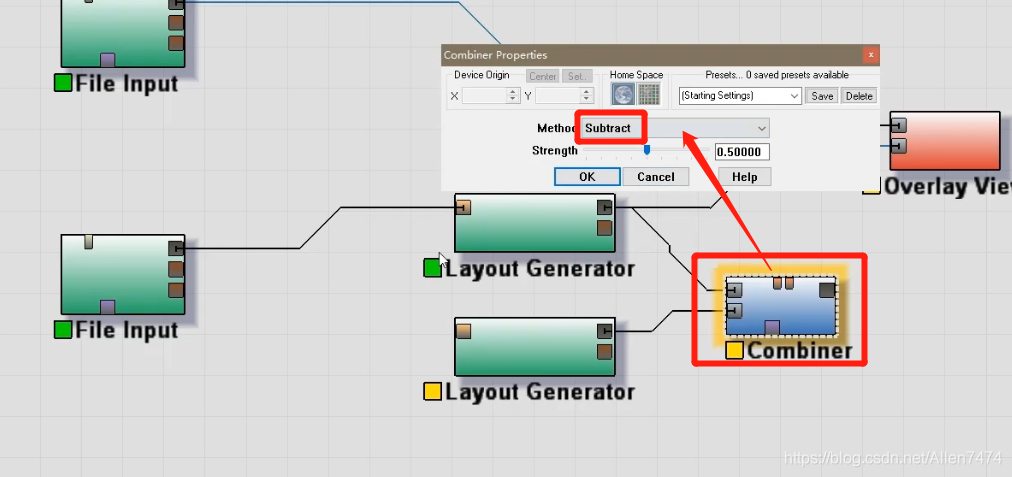

3、河道凹陷处理，使用Combiner组合设备节点进行凹陷。选择设备中设置为 相减， Subtract即可。

• • 侵蚀细化地形：

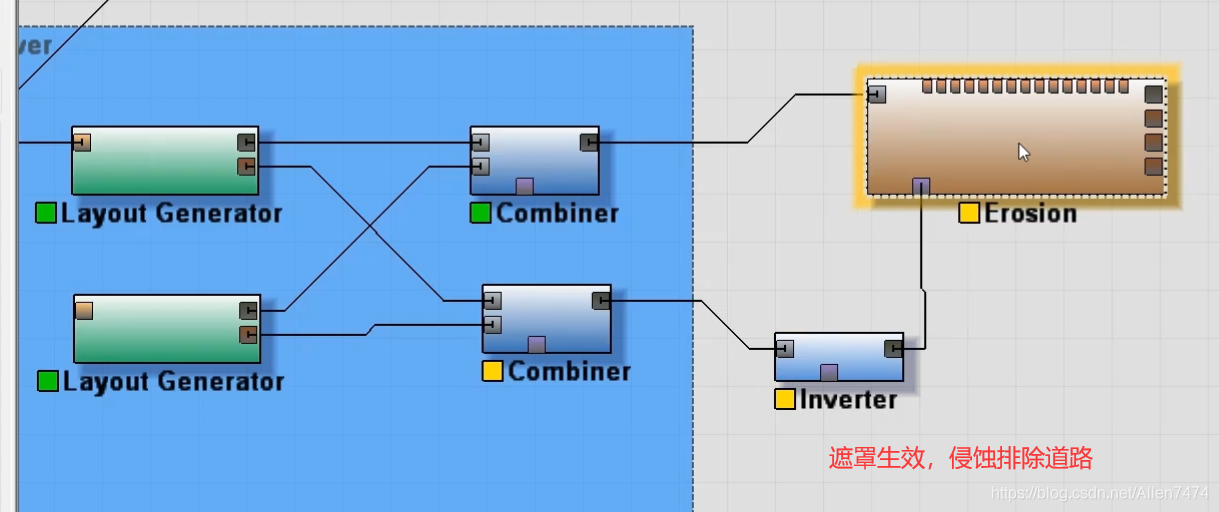

      1、使用侵蚀设备节点下的遮罩。

            遮罩只选择的区域，其他区域正常处理侵蚀效果。



    2、这里利用Combiner设备节点，进行对遮罩部分的相加。

3、添加Inverter反转设备节点（白选黑不选）。

4、将反转的设备添加到寝室设备下的Mask开口中。

• • 添加地形材质：

       1、利用 宏 创建材质，创建 宏 设备节点。





2、宏，与地形设备，和 侵蚀设备   链接。

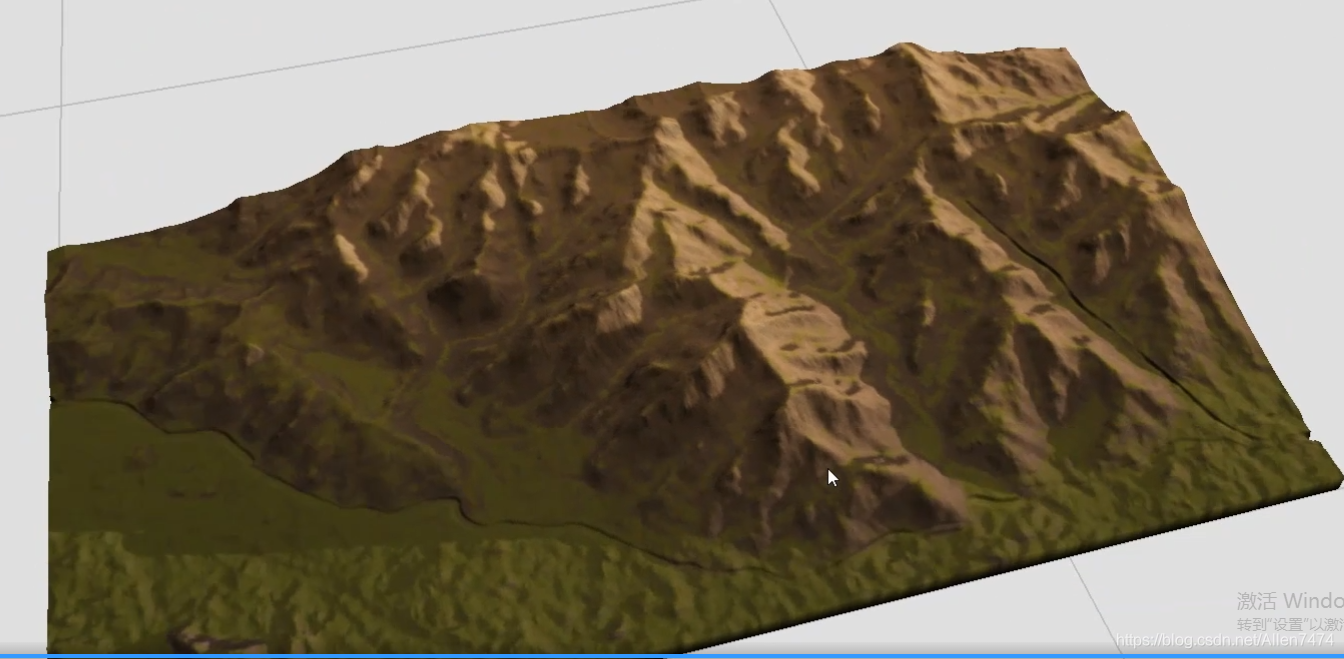

 这个时候打开平面显示窗口，即可看到贴图材质的效果。

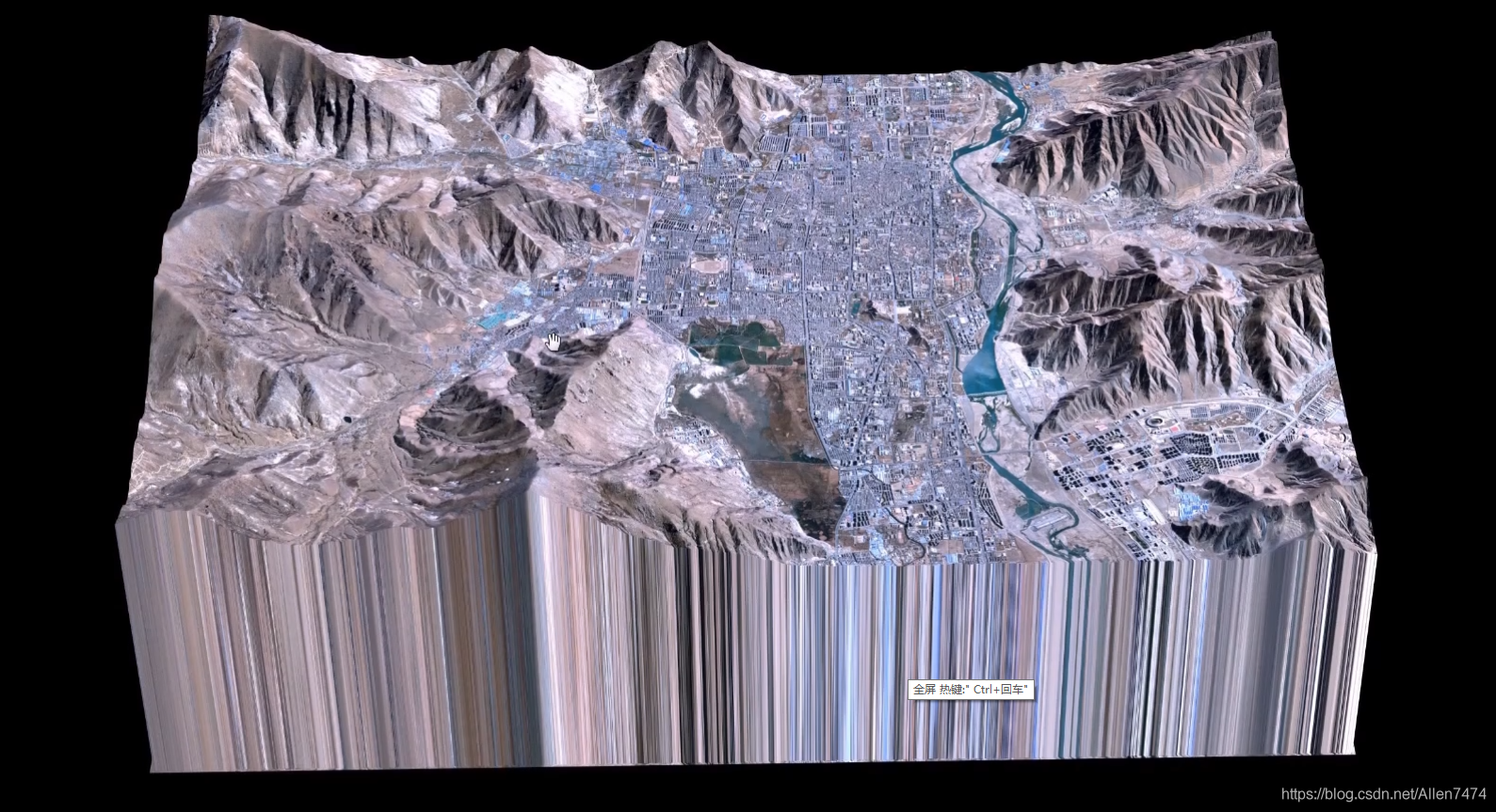

3、显示预览3D下效果，利用Overlay View 设备节点进行预览。预览节点需要输入，高度域和贴图。

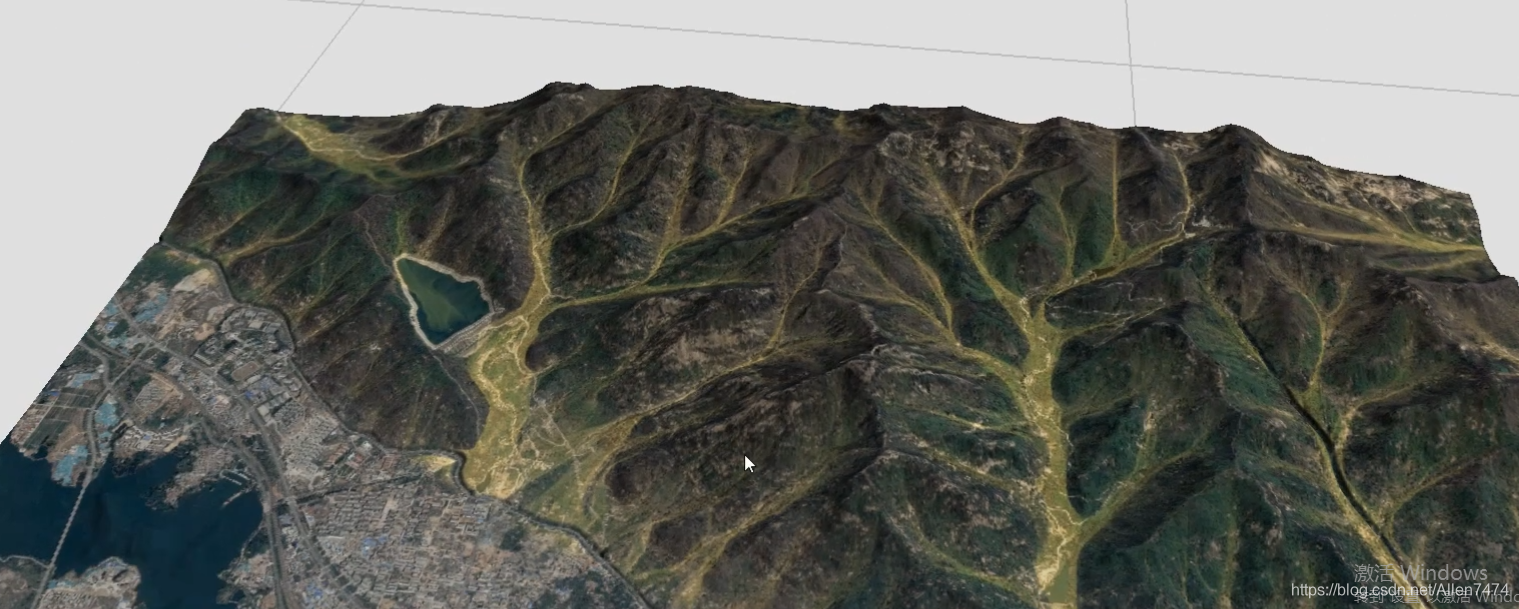

• • 使用卫星贴图，并添加流图痕迹效果：

1、在侵蚀节点下，找到Flow Map输出口，连接到显示中可得到流图效果。

2、这里可以利用Color设备改变流图色彩，和利用Layout Generator自定义划线区域设备遮罩显示。

• • 利用遮罩，为河道、道路添加材质：

1、添加Choooser设备为公路添加色彩。

2、创建后，需要向节点输入三个数据类型，A输入卫星图像，B输入其他沥青色图像，C添加高度域，也就是公路或河流高度域。

• • 导出高度图和所需贴图：

1、高度图导出：Hight Output 节点出现细节设定窗口，对路径，格式，进行设定后，单机"Write to Disk"进行高度图生成。

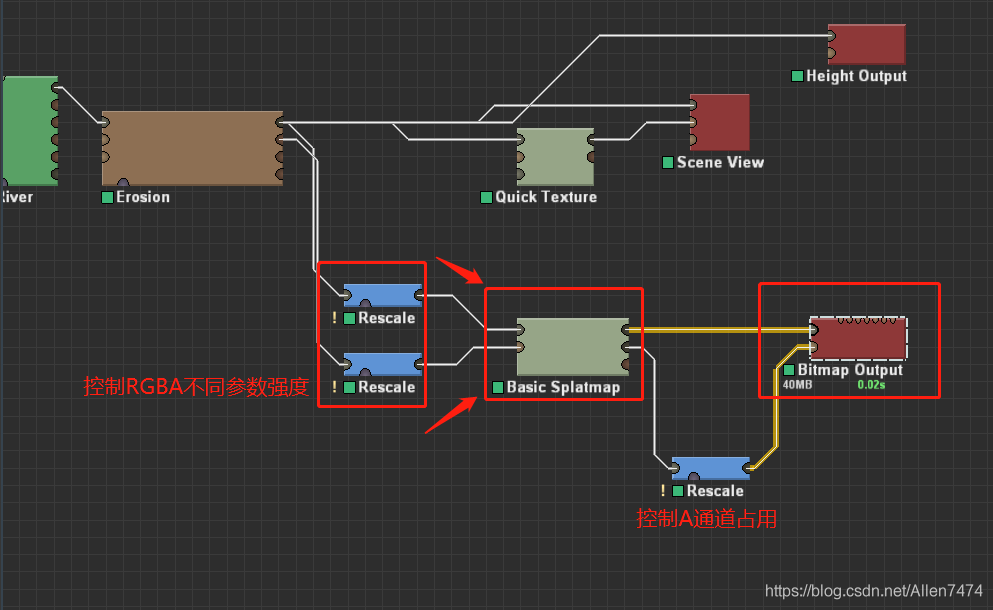

2、Splatmap图导出：在地形导出纹理阶段，创建一个Basic Splatmap节点（RGBA通道设定节点），并配合BipMap Out节点进行输出。

3、Mask图导出：这里导出的SplatMap和Mask贴图相似，所以这里结合了我的上一篇文章

World Machine 地形制作导入Unity工作流笔记

中的流程，通过引用到的所有图像中增加透明通道(基本关于地形的左右贴图都需带通道)来控制，包括Color贴图栏(配合地形shader使用)。

ok，这篇文章以上就全部介绍完了，如何使用真实的地形数据的使用方法。
