GaN图腾柱无桥 Boost PFC（单相）二 (公式推到理解篇)

2022-08-09 00:09:00 【代码—0422】

上一篇文章描述了图腾柱PFC的工作原理，此篇文章主要讲述其控制算法，公式推导及过程。

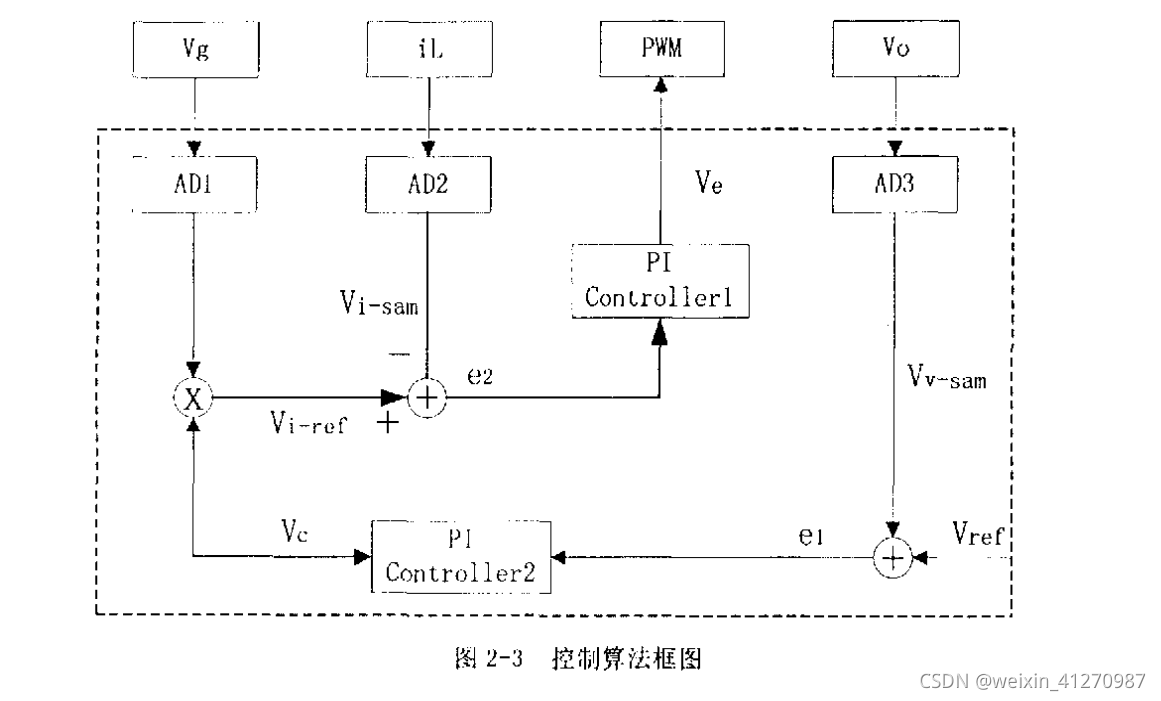

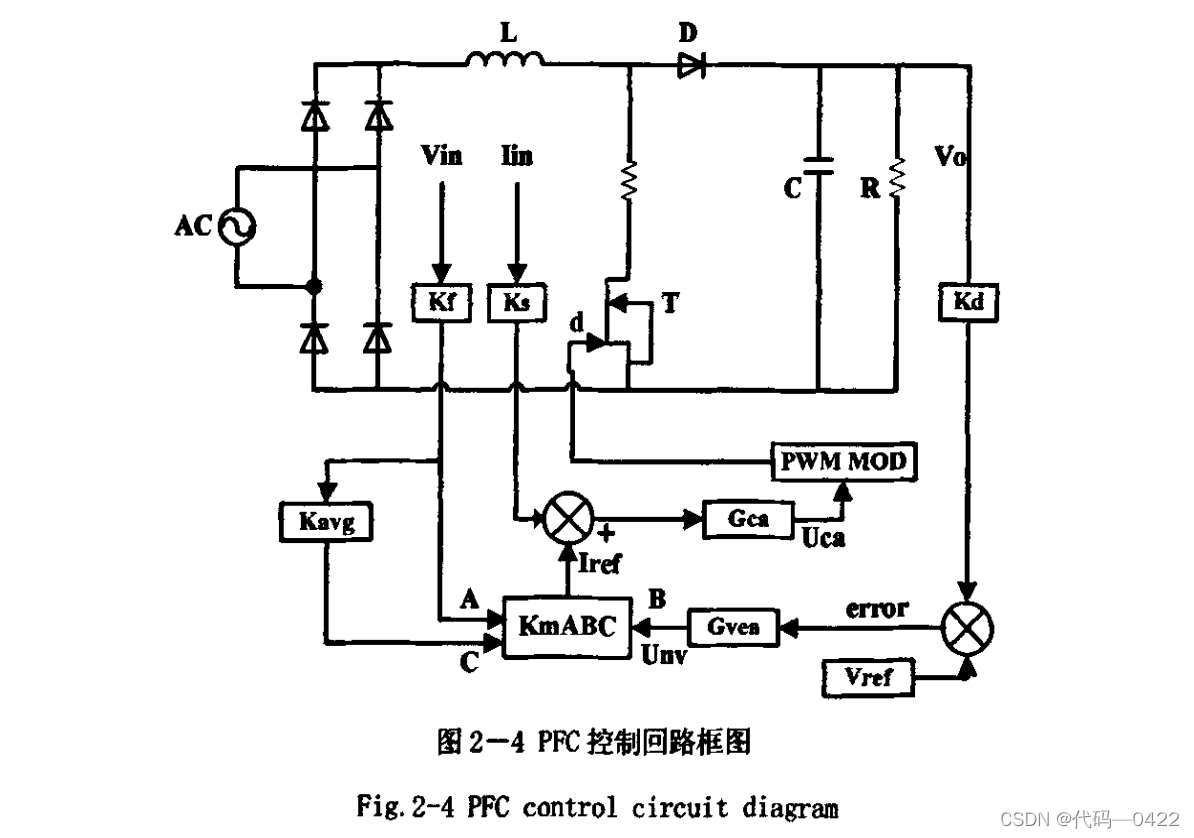

控制框图

在这里插入图片描述

在这里插入图片描述

控制原理

电压环路控制

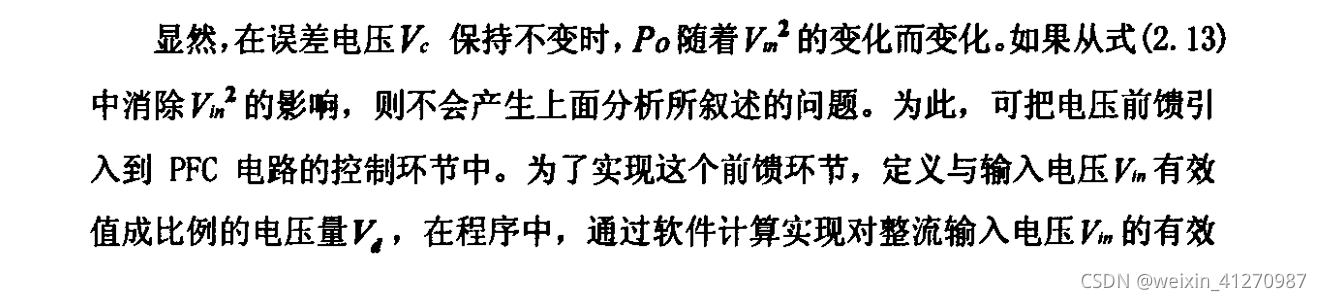

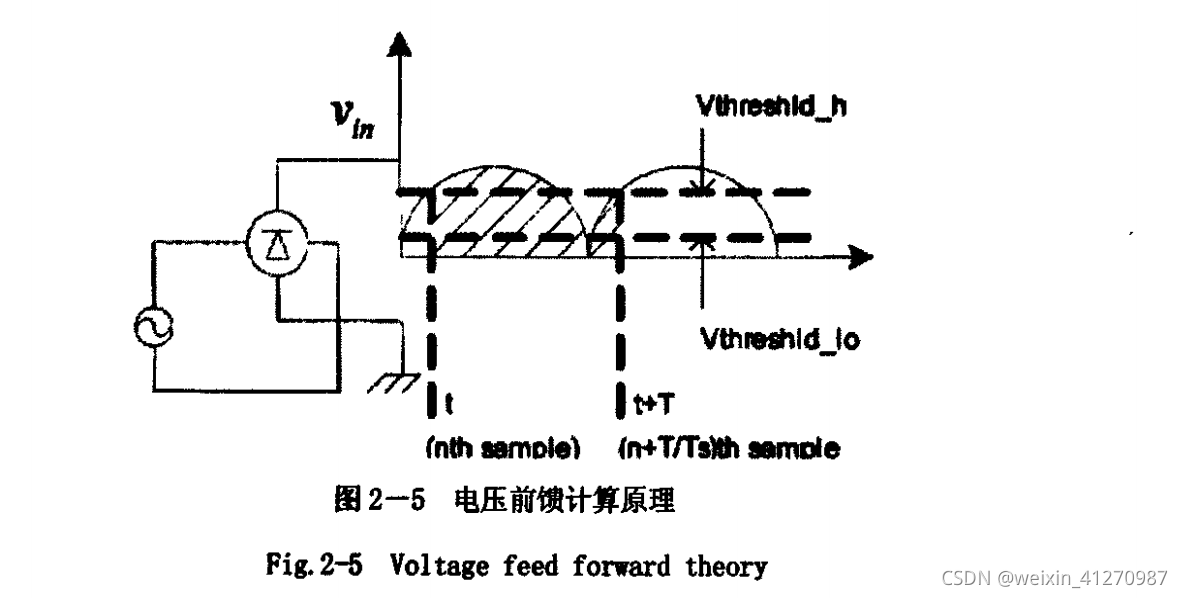

输入电压前馈环节

电压前馈作用：保持了输入功率的恒定。

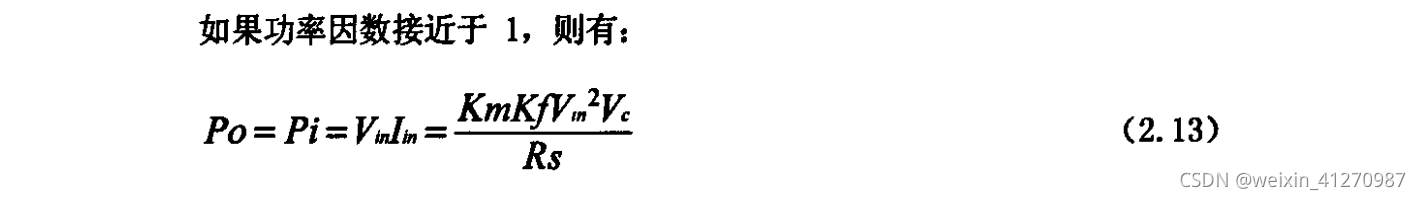

如果PFC电路的效率非常高，开关频率远大于电网频率，则PFC电路在电网工频周期内存储或消耗的能量可以忽略不计。因此，PFC电路在相对于工频时间范围内，从电网上吸收的瞬时功率Pi和PFC电路输出的瞬时功率po相等，即：采用乘法器锁相。
在这里插入图片描述

在这里插入图片描述

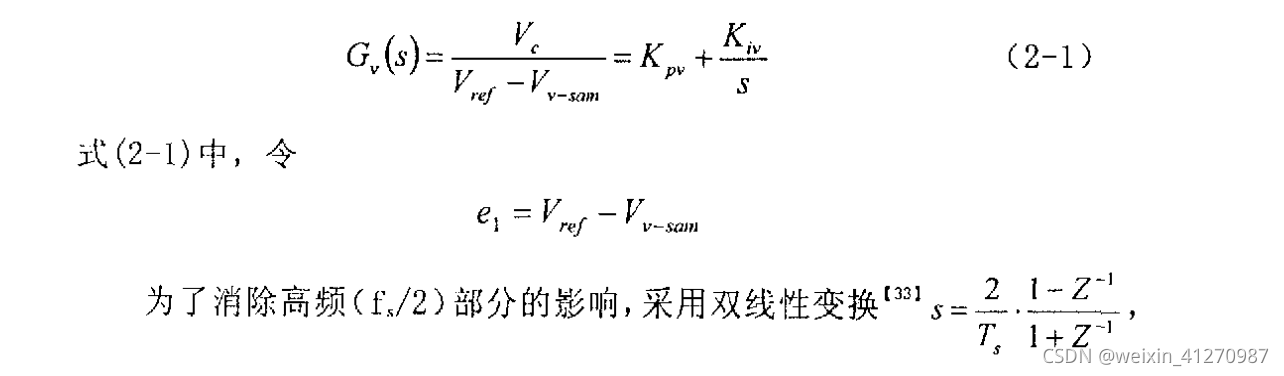

电压环PI控制

电压环PI控制器的传递函数为
在这里插入图片描述

电流环路控制

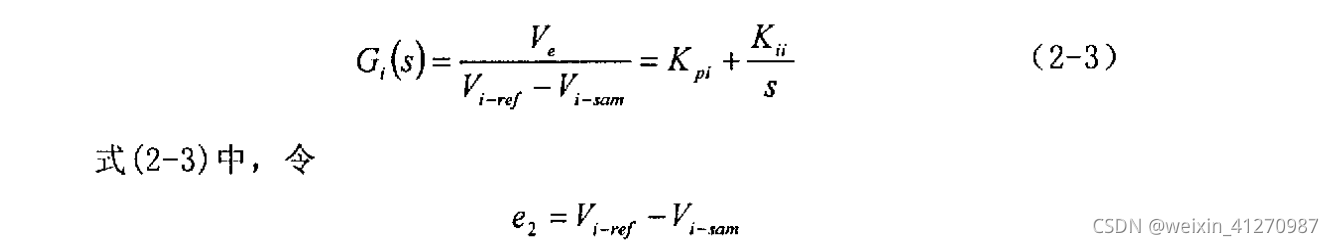

电流环PI控制

电压环PI控制器的传递函数为
在这里插入图片描述

脉宽调制器模型及传递函数

在这里插入图片描述

在这里插入图片描述

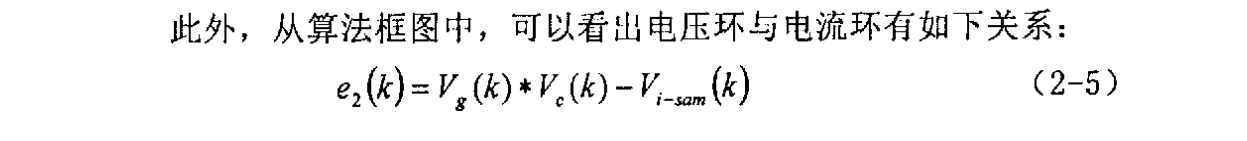

电流环与电压环的关系

在这里插入图片描述

总结

下一篇文章将描述其相关补充算法以及可以提升的地方（加入重复控制算法）

版权声明
本文为[代码—0422]所创，转载请带上原文链接，感谢
https://blog.csdn.net/weixin_41270987/article/details/120310893
