1. 引言

前序博客有：

• ZK-Rollups工作原理
• Polygon zkEVM——Hermez 2.0简介
• Polygon zkEVM网络节点
• Polygon zkEVM 基本概念
• Polygon zkEVM Prover

2022年8月8日Jordi Baylina（Iden3合伙人，Polygon Hermez zkEVM技术负责人）在Zcon3分享 Tooling for building zkEVM: PIL and Circom - Jordi Baylina at Zcon3。

Polygon Hermez 总体架构为：

其中zkProver总体示意为：

zkProver内部示意为：

以Fibonacci序列为例：

Fibonacci序列（1024个元素）对应的CIRCOM R1CS电路表示为：

以上CIRCOM R1CS电路对应的Polynomial Identities/State Machine为：

将以上Polynomial Identities以PIL程序表示为：

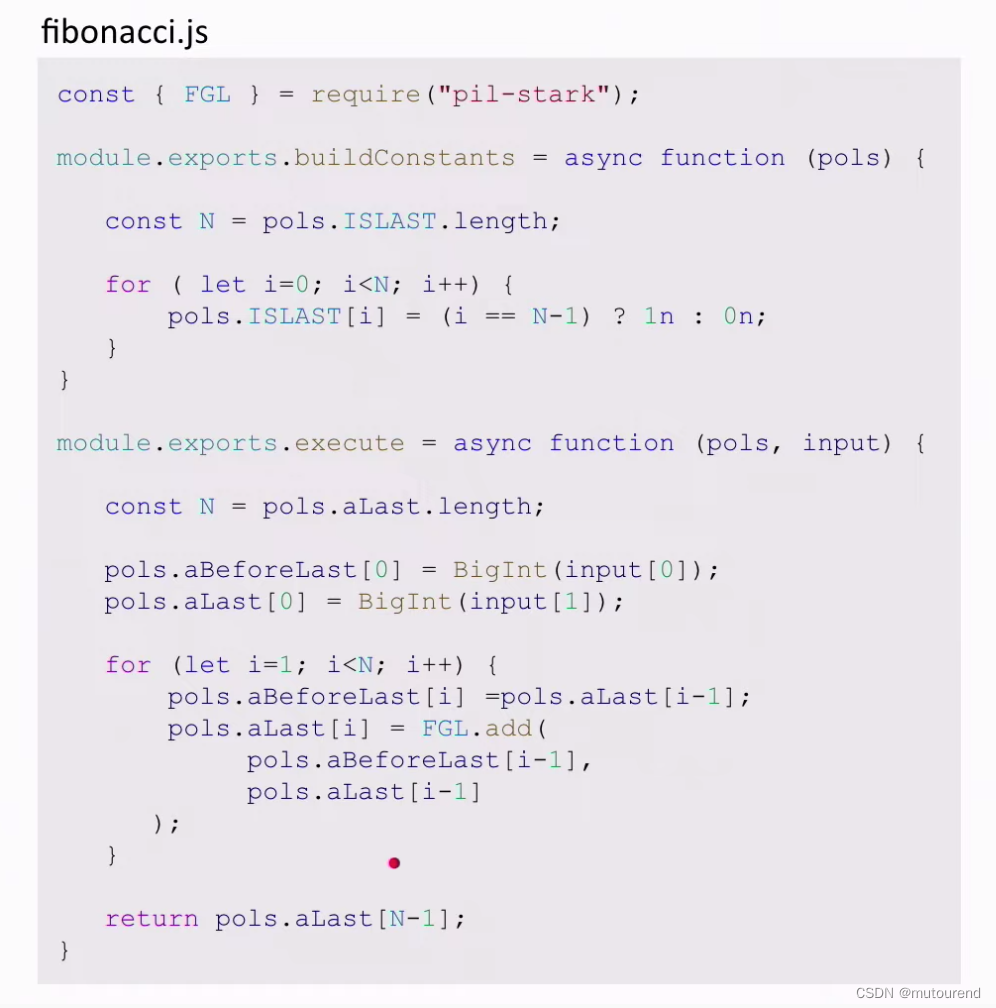

构建pre-processed polynomials，并计算witnesses（为state machine）：

以fibonacci.js和fibonacci.pil构建测试用例：

2. PIL中的Permutation Check

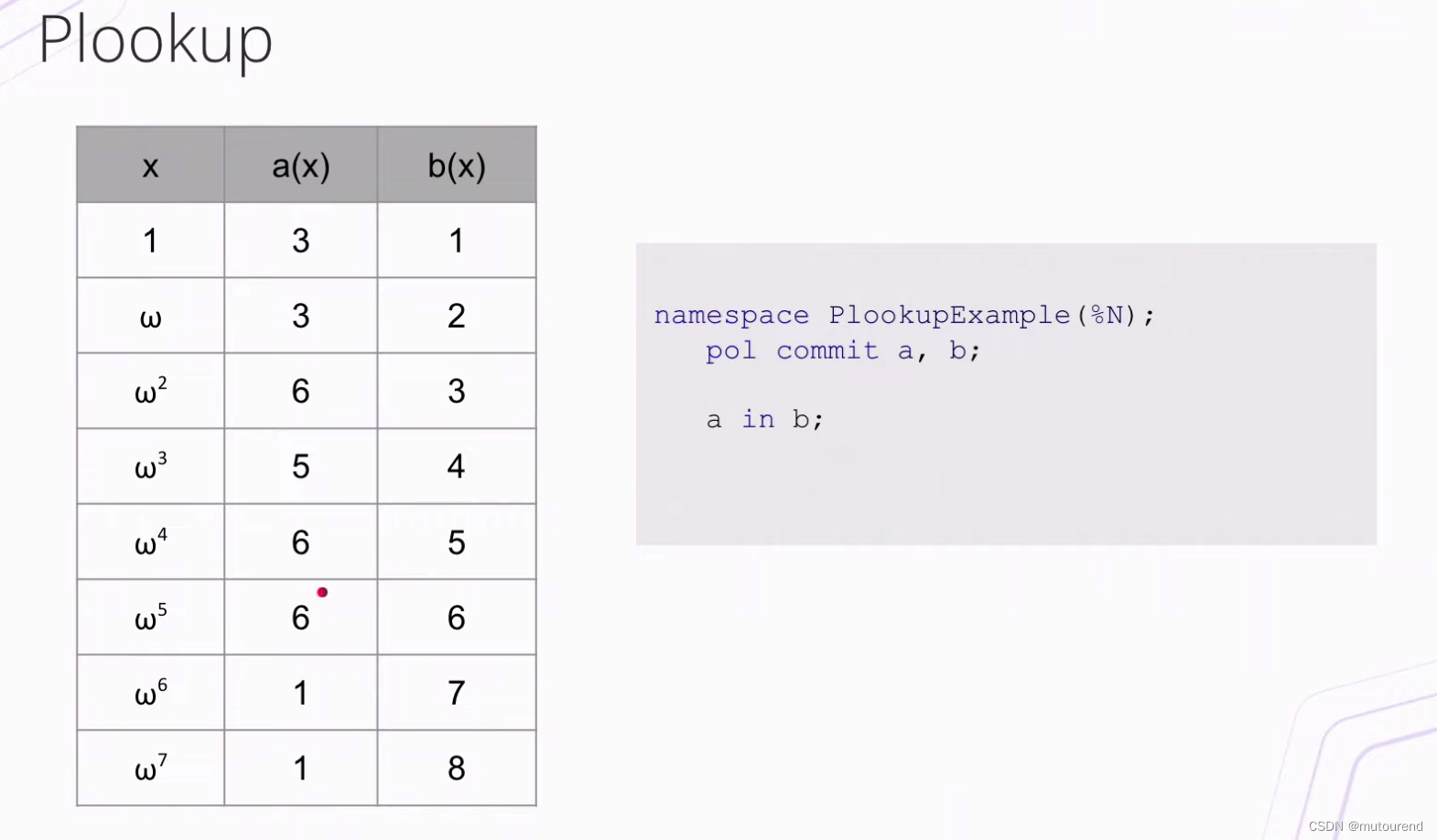

3. PIL中的Plookup

4. PIL中的Connection Check（Copy constraints）

5. PIL表示PLONK

6. CIRCOM中的Custom Gates

CIRCOM中的Custom Gates：

• 可用作normal templates
• 与其它模板类似，由CIRCOM生成Witness calculator
• No constraints are allowed.
• 所有的custom gates都导出为.r1cs文件。
• 支持以circom来编写电路，而使用STARK来prove/verify该电路。
• 当前circom支持的primes有：BN128、BLS-12 381、Goldilocks。

7. pil-STARK

https://github.com/0xPolygonHermez/pil-stark pil-STARK工具的作用：

• 根据pil生成a STARK proof system。
• 生成a CIRCOM circuit以verify该STARK。

Demo演示见 Tooling for building zkEVM: PIL and Circom - Jordi Baylina at Zcon3视频第24分钟。
