1、名词解释

• ERC：Electrical Rule Check
• BT-Epoxy：环氧树脂，PCB材料

2、局限性

• 过孔无法仿真特征阻抗
• 串阻和AC Coupling电容无法仿真特征阻抗

3、仿真过程

3.1、加载板子（.brd或.spd）

3.2、Check Stack-up（至关重要）

根据 自己的板子叠构来设置PowerSI的stack up（下面的叠构参数是不准确的）

设置过孔参数：

3.3、Prepare Net

备注：电源的Pairing P/G Net一定要选择相应的Ground，这里上GND；个人理解这里的电压值应该并不是很重要。

3.4、Enable Trace Check Mode

3.4.1、Optional：Setup Net Groups

前提：事先已经将差分对设置好了，⊕代表差分对的正极也需要设置。

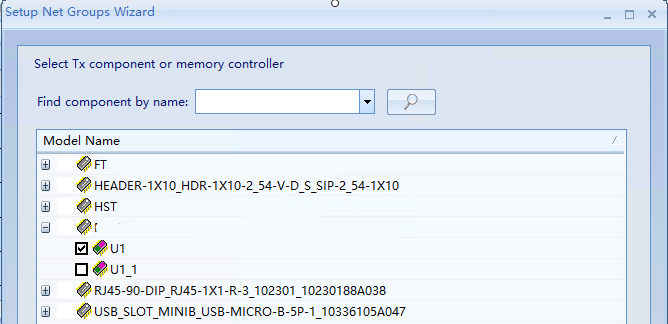

TX：

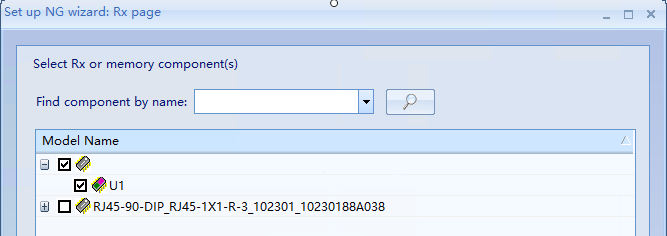

 RX：

 P/G Nets：

 Passive Components（个人理解：Value并不重要，反正结果不会体现在passive Component上）：

 Net Group Pre-View：

在上面的基础上再增加需要仿真的Net Group，再次点击“Optional：Setup Net Groups”

 TX：

RX：

 P/G Net：

Passive Components（个人理解：Value并不重要，反正结果不会体现在passive Component上）：

3.4.2、Optional：Show Net Groups

3.5、Setup Trace Check Parameter

这里一定要选择“Check by NetGroup”：

 3.6、Save File without Error Check

注意Output窗口，一定不能有Error

3.7、Start Simlution

3.8、查看结果

3.8.1、Impedance Summary Table（只有单端，差分也是以单端形式呈现）

 3.8.2、Impedance Detail Table

走线的每一段都会单独呈现，并且会有RLC参数和传输延时。

3.8.3、Impedance Plot（collapsed）

Net group1 单端：

 Net group1 差分：

Net group2 单端：

4、反思

从上面的仿真结果看，明显期望的100欧姆阻抗只有89欧姆，这就是仿真的时候Stack-up没有设置正确的结果。

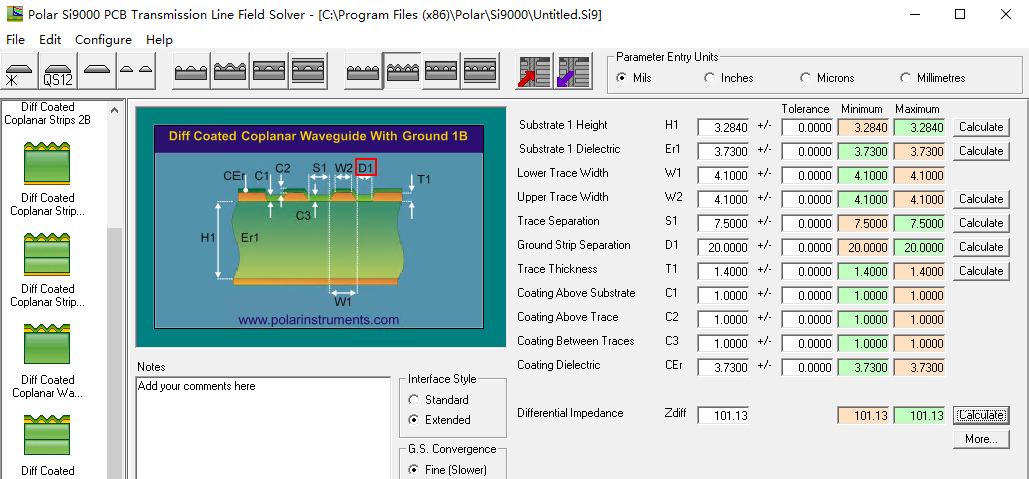

 重新设置Stack up：

 重新仿真，得到如下结果，接近预期值，但是还是有一些差距，肯定是参数设置的时候还是有差，但是具体原因不明。
