从零开始构建Google Protocol Buffer / protobuf 的helloworld工程(超级详细)

2022-08-10 05:35:00 【三和尚】

从零开始构建 Google Protocol Buffer / protobuf 的helloworld工程

从零开始构建 Protocol Buffer / protobuf 的helloworld工程

从零开始构建 Protocol Buffer / protobuf 的helloworld工程

PS：若懒得看正文，文末提供了本文所述过程生成的VS工程的下载链接，可直接下载使用。

前言

本文环境：
Win10(Windows SDK version 10.0.17763.0) + VS2017 + protobuf-3.19.0
整体步骤：
- 下载 protobuf 源码
- 运行cmake以生成protobuf的vs工程
- vs编译protobuf工程（生成所需*.lib文件和protoc.exe）
- 编写项目自己的.proto文件，并运行protoc.exe生成对应的.h和.cc文件
- 将protobuf引入自己的工程使用

1. 下载protobuf

下载protobuf

下载地址: https://github.com/protocolbuffers/protobuf/releases

当前最新版本为3.19.0，在下载页面中直接下载protobuf-cpp-3.19.0.zip

注意：
若不想自己编译，想下载项目编译好的release文件时，在将protobuf引入自己的工程后，再编译时会提示缺少文件。
报错信息为:
fatal error C1083: 无法打开包括文件: “google/protobuf/port_def.inc”: No such file or directory





    1

实际去protoc-3.19.0-win64.zip的解压目录的include文件夹下看，确实也不存在对应文件。protoc-3.19.0-win64.zip压缩包中的include文件夹与protobuf-cpp-3.19.0.zip源码相比，也确实少了一些文件。
因此最终还是得下载源码自行编译，在源码的src目录中有相关文件。

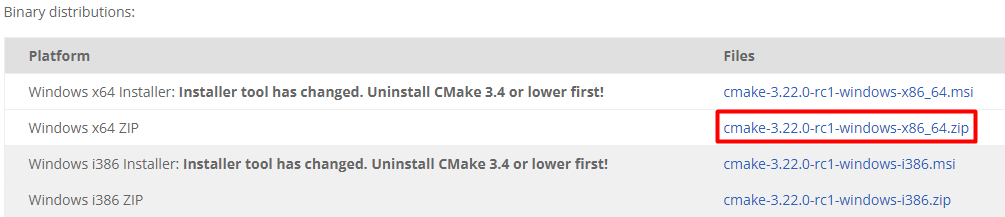

下载cmake

下载地址 https://cmake.org/download/

当前最新版本为3.22.0，在下载页面中直接下载cmake-3.22.0-rc1-windows-x86_64.zip

protobuf-cpp-3.19.0.zip需要使用cmake生成vs工程，因此需要下载cmake工具。
若自己电脑上原来已经有cmake工具，可不下载，用自己电脑上的cmake工具即可。

2. cmake生成protobuf工程

解压cmake-3.22.0-rc1-windows-x86_64.zip后，运行cmake-gui.exe
在弹出窗口中按如下步骤操作。（在下述例子中，protobuf解压后的目录为E:/TestProj/protobuf-cpp-3.19.0）

步骤1
在cmake-gui.exe的弹出界面中仿照下图进行配置。(此处编译平台选择为VS2017和x64)

步骤2

在红色背景框区域可更改默认生成配置，更改完成后点击Configure按钮更新配置，随后点击Generate按钮生成vs工程。

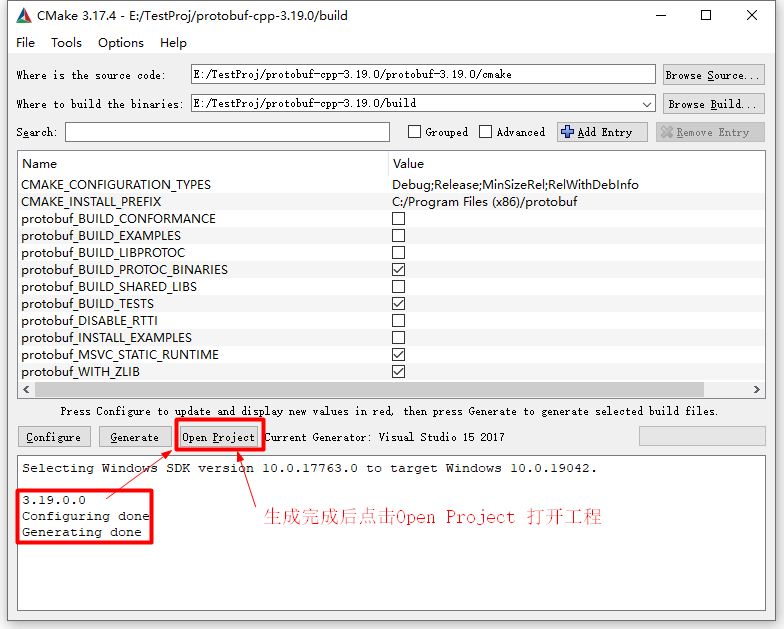

步骤3
等待vs工程生成成功后，即可点击Open Project打开protobu的VS工程。

在最后一步可直接单击Open Project 按钮，cmake可直接调用VS2017打开protobuf的VS解决方案工程文件。
也可以自己去E:\TestProj\protobuf-cpp-3.19.0\build目录用VS2017打开protobuf.sln文件。

3. vs编译protobuf工程

在打开的protobuf工程中分别编译 libprotobuf和protoc这两个项目。(其他项目编译与否，请看自己的实际情况)。正常情况下，仅编译 libprotobuf和protoc两个项目已经可以满足核心需要。

以debug为例，生成一下文件：libprotobufd.lib、libprotocd.lib和protoc.exe

在这里插入图片描述

debug版本生成的文件如下图

在这里插入图片描述

以release为例，生成一下文件：libprotobuf.lib、libprotoc.lib和protoc.exe

在这里插入图片描述

release版本生成的文件如下图

在这里插入图片描述

4. 编写项目自己的.proto文件

.proto 文件的语法请查看其它blog或者查看官方指南 https://developers.google.com/protocol-buffers/docs/proto3

在本案例中以proto3为helloworld案例。proto2的案例请自行修改。

// helloworld.proto

syntax = 'proto3';

package hellopb;
message helloworld
{
int32 id = 1; // ID
string str = 2; // str
}

解释:
定义了一个package 名字叫做 hellopb，对应C++的namespace
定义了一个消息名称为 helloworld的消息类型，该消息有2个成员，类型为 int32 的 id，另一个为类型为 string 的成员 str。

使用protoc.exe对消息进行处理，生成C++编译器可识别的.h和.cc文件

生成命令如下：(在使用时要注意.exe和.proto文件的路径)。

protoc.exe -I=. --cpp_out=. ./helloworld.proto

不知道 proto.exe的参数含义时，可使用 protoc.exe --help 命令查看帮助文档。

可参照下图：

在这里插入图片描述

5. 将protobuf引入自己的工程

此处以Debug版本为例

生成helloworld工程
使用vs2017自己生成一个helloworld测试工程。
拷贝依赖项
将生成的libprotobufd.lib、libprotocd.lib和protoc.exe文件拷贝至项目的lib目录。（注意:本文使用的是静态库，若需要动态库，则需在cmake阶段选择生成dll动态库）
拷贝头文件
将源码E:\TestProj\protobuf-cpp-3.19.0\protobuf-3.19.0\src下的google文件夹拷贝至helloworld项目的include文件夹

文字说明：
在VS工程中，配置以下工程属性：
[配置属性]->[C/C++]->[常规]->[附加包含目录]: 添加google文件夹所在路径，默认在项目的include下
[配置属性]->[连接器]->[常规]->[附加库目录]: 添加libprotobufd.lib和libprotocd.lib文件所在路径
[配置属性]->[连接器]->[输入]->[附加依赖项] ：添加 libprotobufd.lib和libprotocd.lib
在代码页中配置:
直接在需要写消息的cpp文件中 #include “helloworld.pb.h”

也可按下述例图进行配置。

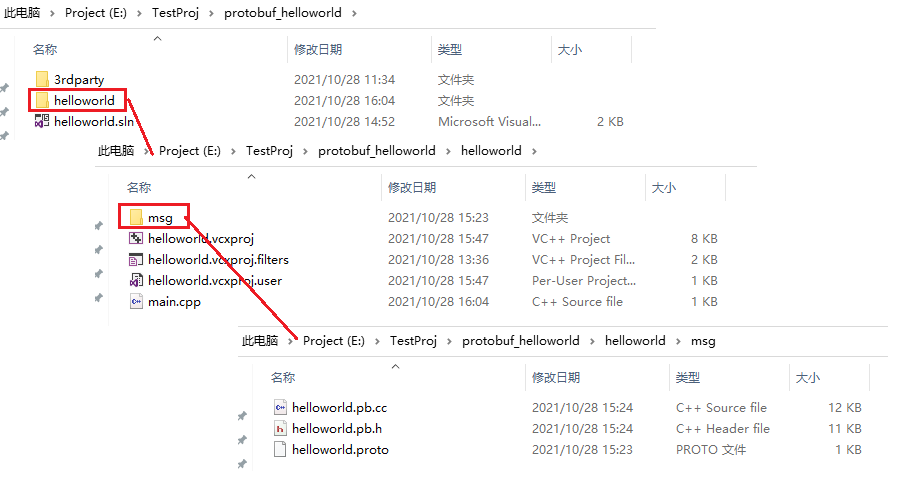

项目文件目录

在这里插入图片描述

文件拷贝后的目录为：

在这里插入图片描述

解决方案

在这里插入图片描述

修改附加包含目录

在这里插入图片描述

修改附加库目录

在这里插入图片描述

修改附加依赖项

在这里插入图片描述

// main.cpp

#include <iostream>
#include <fstream>

#include“msg/helloworld.pb.h”// 包含生成的头文件

intmain(int argc,char* argv[])
{
// 消息封装
hellopb::helloworld msgwrite;
msgwrite.set_id(1001);
msgwrite.set_str(“hello world”);
char buff[1024]={ 0};
msgwrite.SerializeToArray(buff,1024);// 序列化消息

<span class="token comment">//解析消息</span>
hellopb<span class="token operator">::</span>helloworld msgread<span class="token punctuation">;</span>
msgread<span class="token punctuation">.</span><span class="token function">ParseFromArray</span><span class="token punctuation">(</span>buff<span class="token punctuation">,</span> <span class="token number">1024</span><span class="token punctuation">)</span><span class="token punctuation">;</span>
std<span class="token operator">::</span>cout <span class="token operator">&lt;&lt;</span> <span class="token string">"id:"</span> <span class="token operator">&lt;&lt;</span> msgread<span class="token punctuation">.</span><span class="token function">id</span><span class="token punctuation">(</span><span class="token punctuation">)</span> <span class="token operator">&lt;&lt;</span> std<span class="token operator">::</span>endl<span class="token punctuation">;</span>
std<span class="token operator">::</span>cout <span class="token operator">&lt;&lt;</span> <span class="token string">"str:"</span> <span class="token operator">&lt;&lt;</span> msgread<span class="token punctuation">.</span><span class="token function">str</span><span class="token punctuation">(</span><span class="token punctuation">)</span> <span class="token operator">&lt;&lt;</span> std<span class="token operator">::</span>endl<span class="token punctuation">;</span>

}

运行后输出为：

id:1001
str:hello world

注意事项

Q：若在添加依赖项和库后进行编译时报出错误 error LNK2038

1>------ 已启动生成: 项目: ProtocolBuf, 配置: Debug x64 ------
1>libprotobufd.lib(arenastring.obj) : error LNK2038: 检测到“RuntimeLibrary”的不匹配项: 值“MTd_StaticDebug”不匹配值“MDd_DynamicDebug”(main.obj 中)
1>libprotobufd.lib(message_lite.obj) : error LNK2038: 检测到“RuntimeLibrary”的不匹配项: 值“MTd_StaticDebug”不匹配值“MDd_DynamicDebug”(main.obj 中)
1>libprotobufd.lib(common.obj) : error LNK2038: 检测到“RuntimeLibrary”的不匹配项: 值“MTd_StaticDebug”不匹配值“MDd_DynamicDebug”(main.obj 中)
... ...

A：

此问题是因为在protobuf.sln下编译libprotobuf和protoc两个项目的工程属性中的运行时库与helloworld工程的运行时库不一致导致的，将两者运行时库修改为一致即可。

修改路径为：[配置属性]->[C/C++]->[代码生成]->[运行库]

libprotobuf和protoc项目的工程属性默认运行时库为：
