ArcMAP 空间连接和相交工具使用

2022-04-23 00:15:00 【YuanYWRS】

空间连接的功能很强大，比如有A和B两个图层，A是宗地图层，B是房屋建筑图层，他们是在相同的坐标系下的同一个区域的数据，我们想把B图层的房屋层数导入到A图层上，那么就可以使用空间连接，把相同位置的房屋层数挂到宗地上去。所以熟练的使用这一个功能对工作会有很大的帮助。

在这里插入图片描述 1：工具，2：分析工具3：叠加分析4：空间连接（空间连接是两个数据在空间位置上重合，通过空间连接的方式将其中一个要素的字段信息添加到另外一个要素上）。

1：目标要素，需要连接的要素，一般指自己使用的要素数据（本次指的是我们使用的面图层要素）。
2：连接要素，需要被挂接的要素，同位置上的另一个数据，我们要获取它的其中一个字段信息，这里我们要获取dwg.annotation（这是CAD数据）的层数字段信息。
3：输出要素，找个地址输出命名。
4：确定。
在这里插入图片描述
查看属性信息表可以知道，已经全部连接上了，如上表我们可以看到text字段就是我们需要的层数的信息，这个字段已经添加到我们的面图层基础数据上了。
下面进行相交操作：
相交就是数学上的定义，即获取两个数据的交集，生成的数据（新数据）同时具有另外两个数据的所有字段信息。

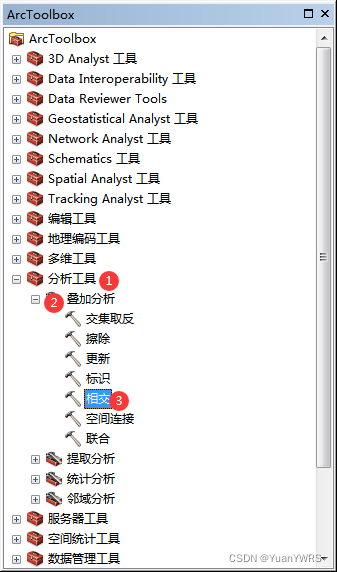

在这里插入图片描述
1：分析工具
2：叠加分析
3：相交（新要素将同时具有两个要素类的所有属性）。

1：第一个要素，或者直接鼠标拖动即可。
2：第二个要素，也可以直接拖动。
3：选择地址输出新要素，两者相交后生成了新数据。
4：确定。
在这里插入图片描述
查看属性表，可以发现同时具有两个数据的字段信息。
