概述

本章主要配置,ADC在DMA模式下扫描多个通道，通过串口进行打印。
查阅手册可以得知，PA9、PA10为串口0的输出和输入口。

ADC通道配置

视频教学

csdn课程

课程更加详细。
https://download.csdn.net/course/detail/37144

硬件准备

这里准备了1块开发板进行验证，分别是GD32303C_START开发板。

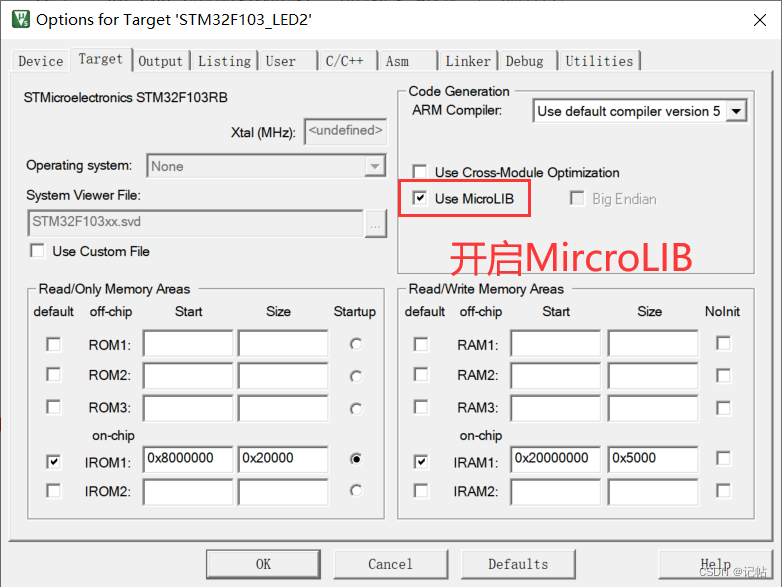

keil配置

microlib 进行了高度优化以使代码变得很小。 它的功能比缺省 C 库少，并且根本不具备某些 ISO C 特性。 某些库函数的运行速度也比较慢，如果要使用printf(),必须开启。

使能串口

  /* 使能GPI0A，用PA9、PA10为串口 */
    rcu_periph_clock_enable(RCU_GPIOA);

    /*使能串口0的时钟 */
    rcu_periph_clock_enable(RCU_USART0);

    /*配置USARTx_Tx(PA9)为复用推挽输出*/
    gpio_init(GPIOA, GPIO_MODE_AF_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_9);

    /*配置USARTx_RxPA9)为浮空输入 */
    gpio_init(GPIOA, GPIO_MODE_IN_FLOATING, GPIO_OSPEED_50MHZ, GPIO_PIN_10);

    /* USART 配置 */
    usart_deinit(USART0);//重置串口0
    usart_baudrate_set(USART0, 115200U);//设置串口0的波特率为115200
    usart_word_length_set(USART0, USART_WL_8BIT);      	// 帧数据字长
		usart_stop_bit_set(USART0, USART_STB_1BIT);      	 	// 停止位1位
    usart_parity_config(USART0, USART_PM_NONE);       	// 无奇偶校验位
    usart_receive_config(USART0, USART_RECEIVE_ENABLE);//使能接收器
    usart_transmit_config(USART0, USART_TRANSMIT_ENABLE);//使能发送器
    usart_enable(USART0);//使能USART

串口重定向

/* retarget the C library printf function to the USART */
int fputc(int ch, FILE *f)
{

    usart_data_transmit(USART0, (uint8_t)ch);
    while(RESET == usart_flag_get(USART0, USART_FLAG_TBE));
    return ch;
}

串口重定向后就可以使用printf进行打印。

ADC通道设置

DMA设置

ADC0初始化

///*************时钟配置******************/

    /*使能GPIOA时钟 */
    rcu_periph_clock_enable(RCU_GPIOA);
    /*使能ADC时钟 */
    rcu_periph_clock_enable(RCU_ADC0);
    /* 使能DMA0时钟 */
    rcu_periph_clock_enable(RCU_DMA0);
    /* 配置ADC速率 */
    rcu_adc_clock_config(RCU_CKADC_CKAPB2_DIV8);

ADC0配置

   /* config the GPIO as analog mode */
    gpio_init(GPIOA, GPIO_MODE_AIN, GPIO_OSPEED_10MHZ, GPIO_PIN_0);
    gpio_init(GPIOA, GPIO_MODE_AIN, GPIO_OSPEED_10MHZ, GPIO_PIN_1);
    gpio_init(GPIOA, GPIO_MODE_AIN, GPIO_OSPEED_10MHZ, GPIO_PIN_2);
    gpio_init(GPIOA, GPIO_MODE_AIN, GPIO_OSPEED_10MHZ, GPIO_PIN_3);

   /* ADC mode config */
    adc_mode_config(ADC_MODE_FREE);
    /* 使能或禁能ADC特殊功能 */
    adc_special_function_config(ADC0, ADC_CONTINUOUS_MODE, ENABLE);//连续模式选择->扫描模式选择
    /* 使能或禁能ADC特殊功能 */
    adc_special_function_config(ADC0, ADC_SCAN_MODE, ENABLE);//ADC_SCAN_MODE->扫描模式选择
    /* ADC data alignment config */
    adc_data_alignment_config(ADC0, ADC_DATAALIGN_RIGHT);

    /* ADC channel length config */
    adc_channel_length_config(ADC0, ADC_REGULAR_CHANNEL, 4);

    /* ADC regular channel config */
    adc_regular_channel_config(ADC0, 0, ADC_CHANNEL_0, ADC_SAMPLETIME_55POINT5);
    adc_regular_channel_config(ADC0, 1, ADC_CHANNEL_1, ADC_SAMPLETIME_55POINT5);
    adc_regular_channel_config(ADC0, 2, ADC_CHANNEL_2, ADC_SAMPLETIME_55POINT5);
    adc_regular_channel_config(ADC0, 3, ADC_CHANNEL_3, ADC_SAMPLETIME_55POINT5);

    /* ADC trigger config */
    adc_external_trigger_source_config(ADC0, ADC_REGULAR_CHANNEL, ADC0_1_2_EXTTRIG_REGULAR_NONE);
    adc_external_trigger_config(ADC0, ADC_REGULAR_CHANNEL, ENABLE);

    /* ADC DMA function enable */
    adc_dma_mode_enable(ADC0);
    /* enable ADC interface */
    adc_enable(ADC0);
    delay_1ms(1);
    /* ADC calibration and reset calibration */
    adc_calibration_enable(ADC0);

    /* ADC软件触发使能 */
    adc_software_trigger_enable(ADC0, ADC_REGULAR_CHANNEL);

DMA0初始化

   /*DMA初始化*/
    dma_parameter_struct dma_data_parameter;

    /* ADC DMA0_0初始化 */
    dma_deinit(DMA0, DMA_CH0);

    /* initialize DMA single data mode */
    dma_data_parameter.periph_addr  = (uint32_t)(&ADC_RDATA(ADC0));//外设基地址
    dma_data_parameter.periph_inc   = DMA_PERIPH_INCREASE_DISABLE;//内存地址增量模式
    dma_data_parameter.memory_addr  = (uint32_t)(&ADC0_Value);//数据存放地址
    dma_data_parameter.memory_inc   = DMA_MEMORY_INCREASE_ENABLE;//内存地址增量模式
    dma_data_parameter.periph_width = DMA_PERIPHERAL_WIDTH_16BIT;//dma外设宽度16位，半字
    dma_data_parameter.memory_width = DMA_MEMORY_WIDTH_16BIT;
    dma_data_parameter.direction    = DMA_PERIPHERAL_TO_MEMORY;//传输模式，外设到存储（接收）
    dma_data_parameter.number       = 40;//长度
    dma_data_parameter.priority     = DMA_PRIORITY_HIGH;//优先级高
    dma_init(DMA0, DMA_CH0, &dma_data_parameter);

    dma_circulation_disable(DMA0, DMA_CH0);//循环模式开启dma_circulation_enable(DMA0, DMA_CH0)//dma_circulation_disable

 dma_memory_to_memory_disable(DMA0, DMA_CH4);	/* DMA内存到内存模式不开启 */




/* enable DMA transfer complete interrupt */
    dma_interrupt_enable(DMA0, DMA_CH0, DMA_INT_FTF);	//打开全部完成中断

    /* enable DMA channel */
// dma_channel_enable(DMA0, DMA_CH0);//通道0

nvic_irq_enable(DMA0_Channel0_IRQn, 0, 0);

    /* enable DMA channel */
    dma_channel_enable(DMA0, DMA_CH0);//通道0

ADC数据采集

uint16_t  get_adc(uint32_t adc_periph , uint8_t adc_channel)
{

/* 配置规则通道采集*/
    adc_regular_channel_config(adc_periph, 0, adc_channel, ADC_SAMPLETIME_55POINT5);
		// 由于没有采用外部触发，所以使用软件触发ADC转换
		adc_software_trigger_enable(adc_periph, ADC_REGULAR_CHANNEL);

		while(!adc_flag_get(adc_periph, ADC_FLAG_EOC));                       // 等待采样完成
		adc_flag_clear(adc_periph, ADC_FLAG_EOC);                             // 清除结束标志

		return  adc_regular_data_read(adc_periph);                         // 读取ADC数据
}

DMA0_Channel0_IRQHandler()

void DMA0_Channel0_IRQHandler(void)
{

  if(dma_interrupt_flag_get(DMA0, DMA_CH0, DMA_INT_FLAG_FTF))
  {


    ADC0_Flag=1;
		dma_interrupt_flag_clear(DMA0, DMA_CH0, DMA_FLAG_FTF);//清除DMA通道传输完成标志
		dma_channel_disable(DMA0, DMA_CH0);//失能DMA0_CH0
  }

}

数据采集

    while (1){


			if(ADC0_Flag==1)
			{


				ADC0_0=0;
				ADC0_1=0;
				ADC0_2=0;
				ADC0_3=0;
				for(i=0;i<40;)
				{

					ADC0_0+=ADC0_Value[i++];
					ADC0_1+=ADC0_Value[i++];
					ADC0_2+=ADC0_Value[i++];
					ADC0_3+=ADC0_Value[i++];
				}

		  printf("\n");
		  printf("adc1_IN0(PA0)=%4.0d,ADC_IN0=%1.4f\r\n",ADC0_0/10,ADC0_0/10*3.3f/4096);
		  printf("adc1_IN1(PA1)=%4.0d,ADC_IN1=%1.4f\r\n",ADC0_1/10,ADC0_1/10*3.3f/4096);
		  printf("adc1_IN2(PA2)=%4.0d,ADC_IN2=%1.4f\r\n",ADC0_2/10,ADC0_2/10*3.3f/4096);
		  printf("adc1_IN3(PA3)=%4.0d,ADC_IN3=%1.4f\r\n",ADC0_3/10,ADC0_3/10*3.3f/4096);


				dma_memory_address_config(DMA0, DMA_CH0,  (uint32_t)ADC0_Value);//配置存储器基地址
				dma_transfer_number_config(DMA0, DMA_CH0,  4);
				dma_channel_enable(DMA0, DMA_CH0);
								ADC0_Flag=0;
				}
       delay_1ms(1000);

    }

测试结果

输入固定电压进行测试。

测试结果如下。
