【FPGA】day20-I2C读写EEPROM
2022-08-11 03:28:00 【春风浅作序】
目录
一、项目概述
1、实验要求
2、I2C协议
（1）简介
（2）协议流程
（3）时序分析

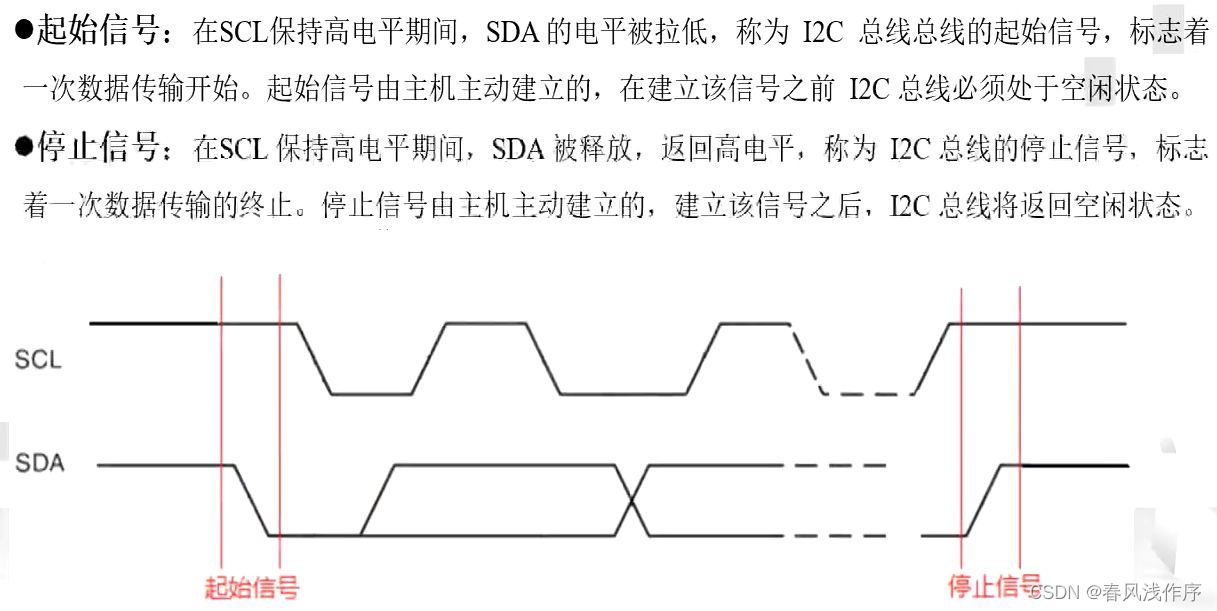

起始位跟停止位均有主机产生，且在时钟总线高电平时产生
数据在时钟总线低电平时发送

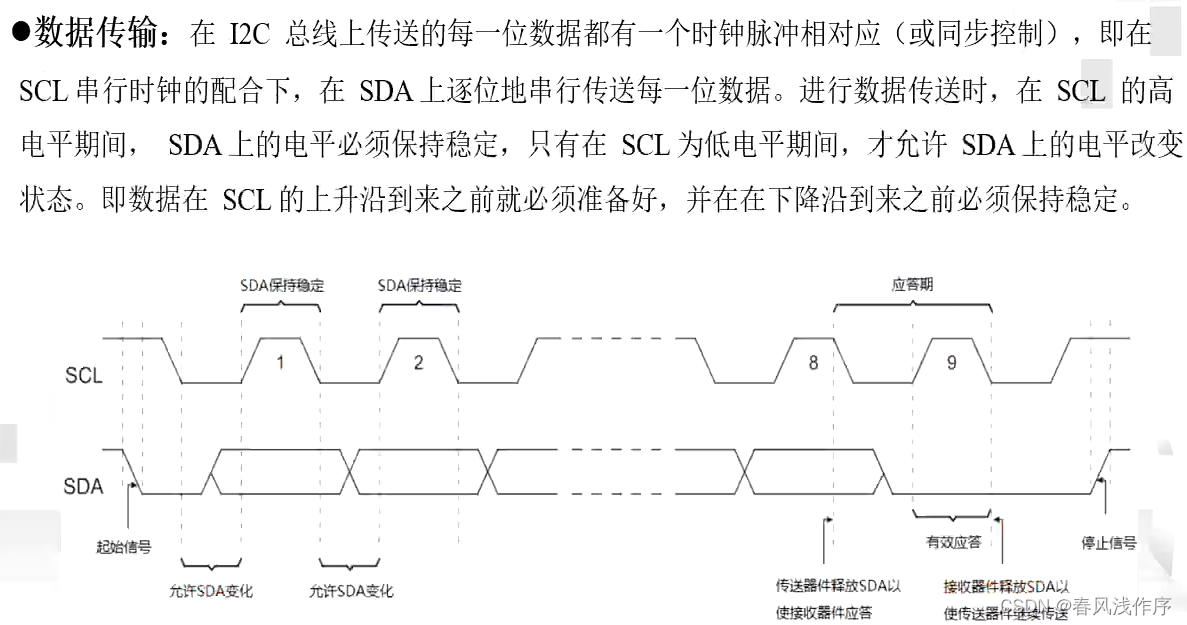

数据传输
应答信号
3、SCCB通信协议

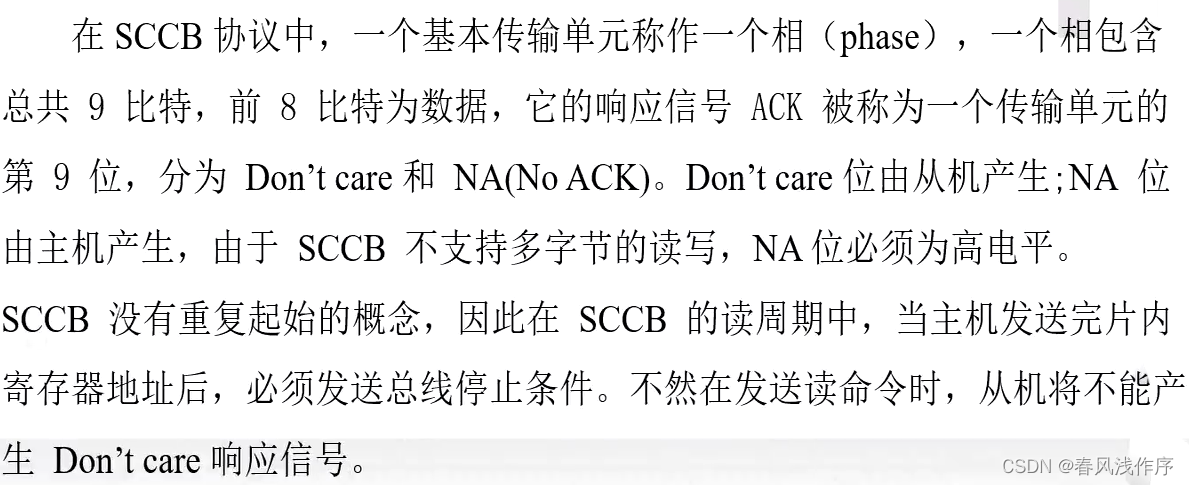

（1）简介
不支持重复起始，例如当读数据时，写传输完了后，要先发送停止位，然后读传输才能发起始位。而I2C支持重复起始，读数据时，写传输完了后，不用发停止位，读传输直接发送起始位。

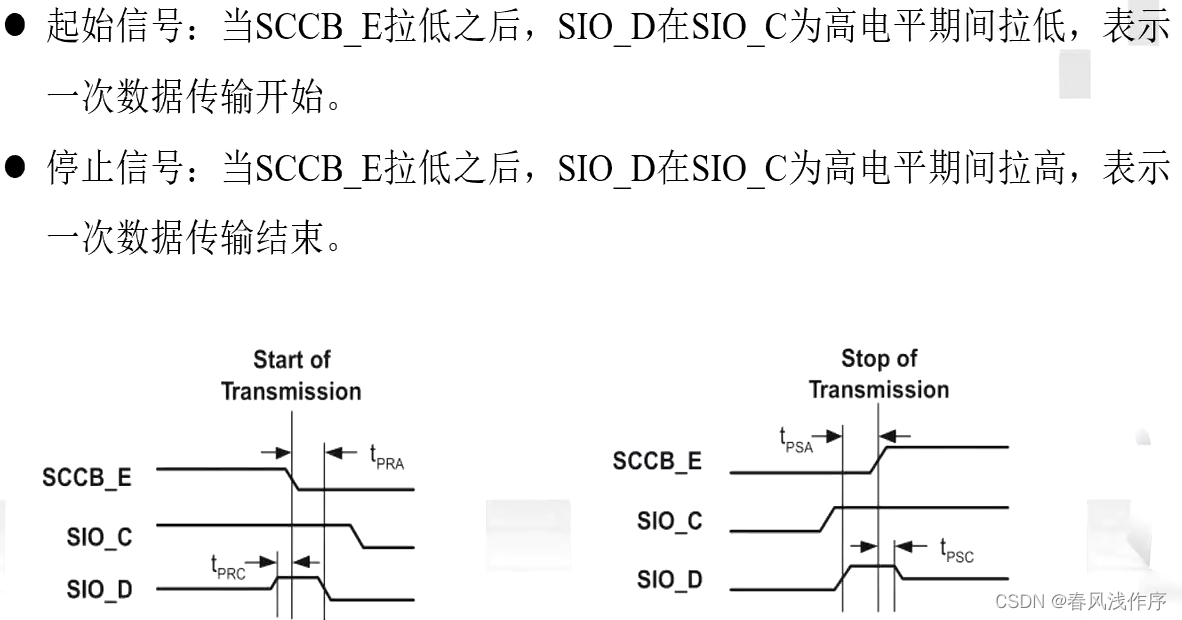

（2）时序分析
数据传输
（3）写数据

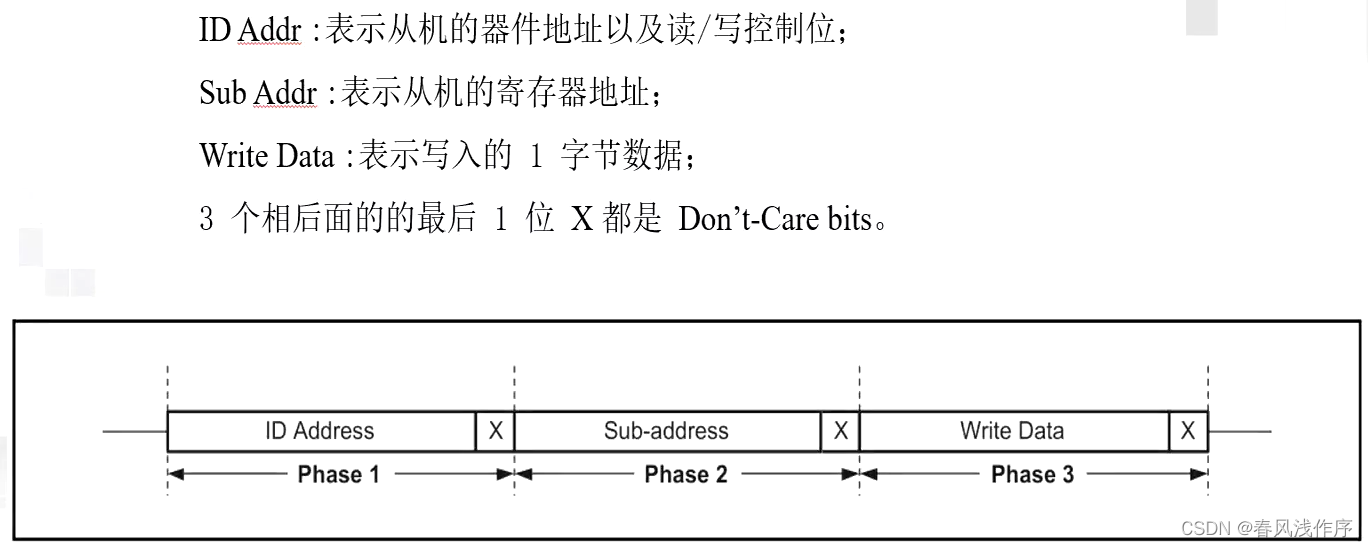

三/四相写传输
起始位
第一相：ID+写命令
第二相：寄存器地址高字节
第三相：寄存器地址低字节
第四相：一字节数据
停止位
（4）读数据
二/三相写传输
二相读传输
4、EEPRO简介
（1）写操作时序
上图为字节写，下图为页写
（2）读操作时序

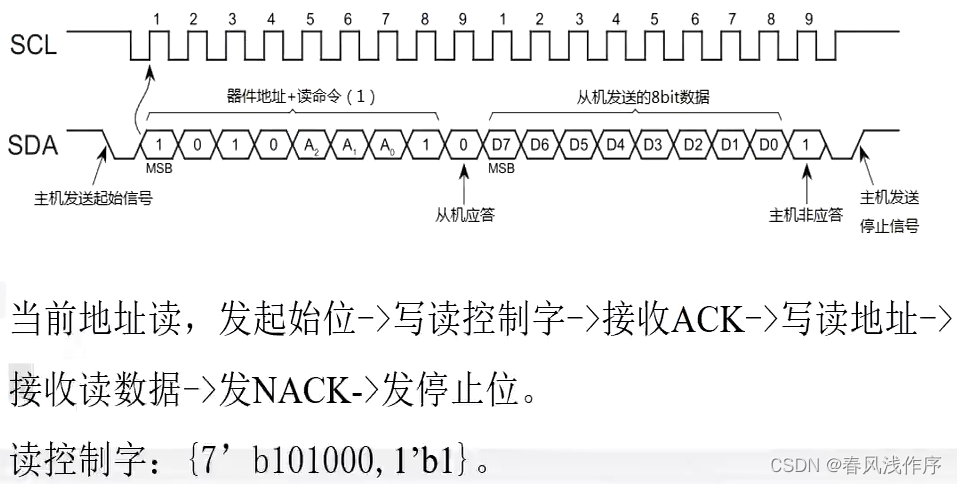

当前地址读
随机地址读
顺序地址读
顺序读，发起始位—>写写控制字—>接收ACK—>写读地址—>接收ACK—>发起始位—>写读控制字—>接收ACK—>接收读数据—>发ACK—>接收读数据—>发NO ACK—>发停止位
二、项目分析
1、项目功能需求

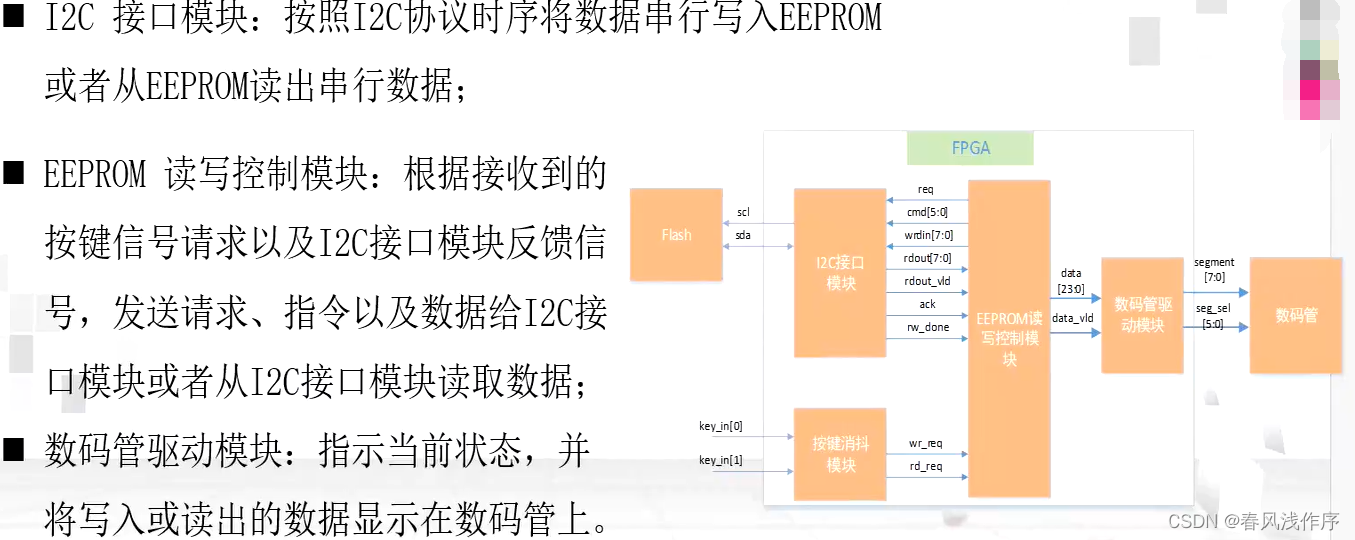

2、模块设计
通过串口来发送、接收数据

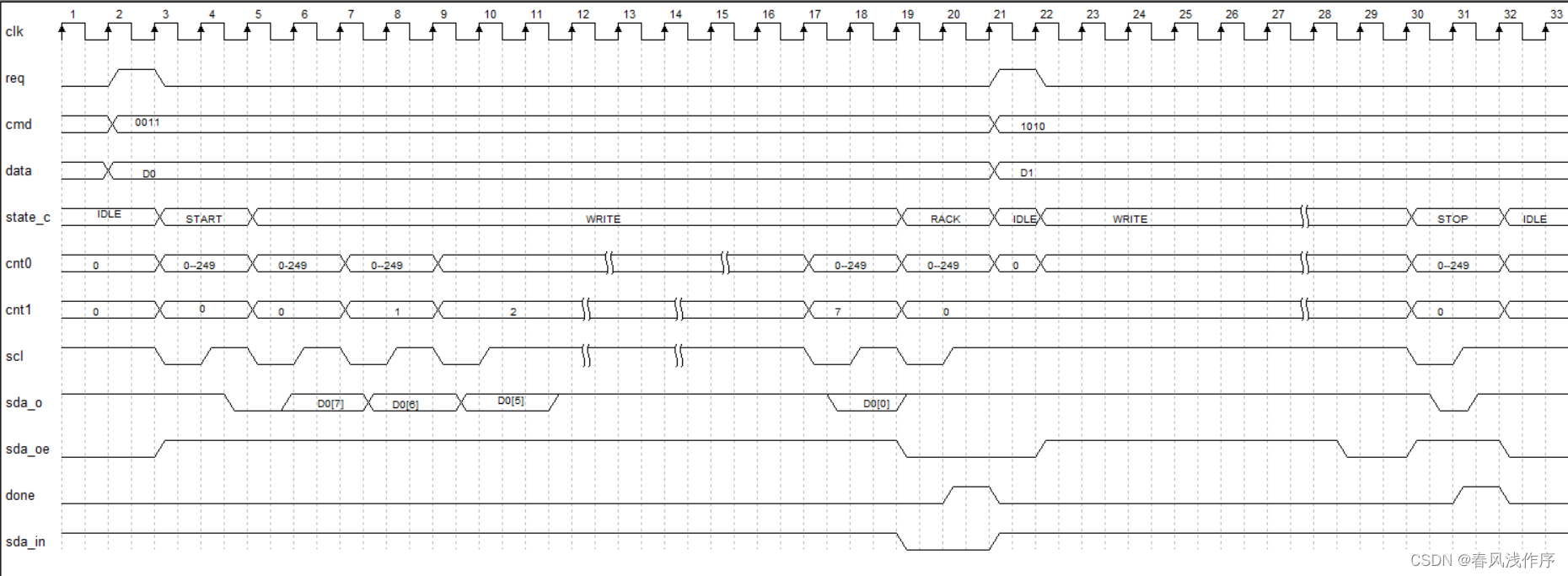

3、时序图
4、状态机设计
右图上半部分为写操作
下半部分为读操作（包含前三字节的虚写）
5、设计思路
状态机设计
三、项目源码
1—4为时序逻辑输出，因等号右边为reg型，此处的assign相当于通过一根连线将寄存器引到端口。
5为组合逻辑输出，因等号右边进行了逻辑运算，没有经过寄存器寄存。
时序逻辑输出更好。
1、顶层模块
`define BUAD_115200 //设置波特率为115200
module iic_eeprom_top (
input clk ,//时钟信号
input rst_n ,//复位信号
input key_in ,//按键输入信号 读数据输出
input rx ,//上位机-->FPGA 串行数据
inout sda ,
output tx ,//FPGA-->上位机 串行数据
output scl
);
//宏定义
`ifdef BUAD_115200
parameter buad_set = 0;
`elsif BUAD_57600
parameter buad_set = 1;
`elsif BUAD_38400
parameter buad_set = 2;
`else
parameter buad_set = 0;
`endif
//信号定义
wire [1:0] set_bps ;
wire key_done ;
//串口接收串行数据转并行数据 写入FIFO
wire [7:0] dout ;
wire dout_vld ;
//eepromFIFO读出数据
wire [7:0] dout1 ;
wire dout_vld1 ;
//从WWPROM读出的数据 写入FIFO
// wire [7:0] din ;
// wire din_vld ;
wire [7:0] dout2 ;
wire done ;
wire ready ;
wire req ;
wire [7:0] rd_data ;
wire [7:0] wr_data ;
wire [3:0] cmd ;
wire sda_in ;
wire sda_o ;
wire sda_oe ;
//设置波特率
assign set_bps = buad_set;
//三态门
assign sda = sda_oe?sda_o:1'bz;
assign sda_in = sda;
//模块例化
key_debounce u_key_debounce(
.clk (clk ) ,//时钟信号
.rst_n (rst_n ) ,//复位信号
.key_in (key_in ) ,//按键输入信号
.key_done (key_done ) //输出信号
);
uart_rx u_uart_rx(
.clk (clk ) ,//时钟信号
.rst_n (rst_n ) ,//复位信号
.rx (rx ) ,//串行数据
.set_bps (set_bps ) ,
.dout (dout ) ,//并行数据
.dout_vld (dout_vld ) //输出数据有效信号
);
uart_tx u_uart_tx(
.clk (clk ) ,//时钟信号
.rst_n (rst_n ) ,//复位信号
.din (dout1 ) ,//输入的并行数据数据
.din_vld (dout_vld1) ,//数据有效标识
.set_bps (set_bps ) ,
.tx (tx ) , //输出的串行数据
.ready (ready )
);
eeprom_ctrl u_eeprom_ctrl(
/*input */.clk (clk ),//系统时钟
/*input */.rst_n (rst_n ),//复位信号
/*input [7:0] */.din (dout ),//串口接受的数据，需要写入fifo 再读出传递给EEPROM
/*input */.din_vld (dout_vld ),//数据有效
/*input [7:0] */.rd_data (dout2 ),//eeprom读出数据存入FIFO
/*input */.rd_en (key_done ),//读使能 按键控制
/*input */.ready (ready ),//串口发送模块准备好
/*input */.done (done ),//1字节处理完毕
/*output [7:0] */.dout (dout1 ),//eepromFIFO读出数据
/*output */.dout_vld (dout_vld1),//读出数据有效
/*output */.req (req ),//请求信号
/*output [7:0] */.wr_data (wr_data ),//写数据内容
/*output [3:0] */.cmd (cmd ) //命令
);
i2c_master u_i2c_master(
/*input */.clk (clk ),//系统时钟
/*input */.rst_n (rst_n ),//复位信号
/*input */.req (req ),//请求
/*input [3:0] */.cmd (cmd ),//命令
/*input [7:0] */.din (wr_data),//接收数据写入eeprom
/*input */.sda_in (sda_in ),//sda总线接受数据 eeprom-->FPGA
/*output */.scl (scl ),//输出时钟信号
/*output */.sda_o (sda_o ),//sda总线发送数据 FPGA-->eeprom
/*output */.sda_oe (sda_oe ),//sda总线发送数据有效
/*output [7:0] */.dout (dout2 ),//总线接受数据 串行转并行
/*output */.done (done ) //一个字节处理完毕
);
endmodule
2、参数模块
//i2c时钟参数
`define SCL 250 //IIC时钟周期
`define SCL_HALF 125
`define LOW_HALF 65 //时钟低电平中间
`define HIGH_HALF 190 //时钟高电平中间
//i2c命令参数
`define CMD_START 4'b0001
`define CMD_WRITE 4'b0010
`define CMD_READ 4'b0100
`define CMD_STOP 4'b1000
//读模式 16字节
//`define CURRENT_READ //从当前地址读
//`define RANDOM_READ //随机读
`define SEQUENCE_READ //顺序读
//写模式 16字节
//`define BYTE_WRITE //字节写
`define PAGE_WRITE //页写
`ifdef BYTE_WRITE
`define WR_BYTE 3
`elsif PAGE_WRITE
`define WR_BYTE 18
`endif
//i2c外设地质参数定义
`define I2C_ADR 6'b1010_00
`define WR_BIT 1'b0
`define RD_BIT 1'b1
`ifdef RANDOM_READ
`define RD_BYTE 4
`elsif SEQUENCE_READ
`define RD_BYTE 19
`endif
3、i2c主机模块
/********************************************************** // Copyright 2022.05-2025.05 // Contact with [email protected] ================ xxx.v ====================== >> Author : lzh >> Date : >> Description : 接口状态机 此状态机根据命令内容执行 >> note : >> : >> V180121 : ************************************************************/
`include "param.v"
module i2c_master(
input clk ,//系统时钟
input rst_n ,//复位信号
input req ,//接收请求信号
input [3:0] cmd ,//接收待执行命令
input [7:0] din ,//接收 串口接收FIFO读出的数据 写入eeprom
input sda_in ,//sda总线接受eeprom数据 eeprom-->FPGA
output scl ,//输出i2c时钟信号
output sda_o ,//sda总线发送数据 FPGA-->eeprom
output sda_oe ,//sda总线发送数据有效
output [7:0] dout ,//输出从eeprom读出的数据
output done //一个字节处理完毕标志
);
//参数定义
localparam //状态机状态
IDLE = 7'b000_0001,//空闲状态
START = 7'b000_0010,//一次读写命令的开始状态
WRITE = 7'b000_0100,//主机写数据状态
RACK = 7'b000_1000,//FPGA等待eeprom应答状态
READ = 7'b001_0000,//主机读数据状态
SACK = 7'b010_0000,//FPGA发送应答状态给eeprom状态
STOP = 7'b100_0000;//一次读写命令的结束状态
//信号定义
reg [6:0] state_c ;//现态
reg [6:0] state_n ;//次态
reg [8:0] cnt_clk ;//时钟计数器 选时钟频率为200kHZ 周期为5*10^(-6) 50_000_000HZ时钟要计数250次才是一个周期
wire add_cnt_clk ;
wire end_cnt_clk ;
reg [3:0] cnt_bit ;//比特计数器
wire add_cnt_bit ;
wire end_cnt_bit ;
reg [3:0] bit_num ;
reg scl_r ;
reg sda_o_r ;
reg sda_oe_r ;
reg [7:0] rx_data ;//读数据
reg rx_ack ;//接收应答
reg [3:0] cmd_r ;
reg [7:0] tx_data ;//写数据
wire idle2start ;
wire idle2write ;
wire idle2read ;
wire start2write ;
wire start2read ;
wire write2rack ;
wire rack2stop ;
wire rack2idle ;
wire read2sack ;
wire sack2stop ;
wire sack2idle ;
wire stop2idle ;
//状态机 描述状态转移
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
state_c <= IDLE;
end
else begin
state_c <= state_n;
end
end
//状态转移条件
always @(*) begin
case(state_c)
IDLE:begin
if(idle2start)
state_n = START;
else if(idle2write)
state_n = WRITE;
else if(idle2read)
state_n = READ;
else
state_n = state_c;
end
START:begin
if(start2write)
state_n = WRITE;
else if(start2read)
state_n = READ;
else
state_n = state_c;
end
WRITE:begin
if(write2rack)
state_n = RACK;
else
state_n = state_c;
end
RACK:begin
if(rack2stop)
state_n = STOP;
else if(rack2idle)
state_n = IDLE;
else
state_n = state_c;
end
READ:begin
if(read2sack)
state_n = SACK;
else
state_n = state_c;
end
SACK:begin
if(sack2stop)
state_n = STOP;
else if(sack2idle)
state_n = IDLE;
else
state_n = state_c;
end
STOP:begin
if(stop2idle)
state_n = IDLE;
else
state_n = state_c;
end
default:state_n = IDLE;
endcase
end
assign idle2start = state_c == IDLE && (req && (cmd&`CMD_START));//接受请求且接收命令中有开始命令 这里使用的输入的命令是因为每次从IDLE状态跳转都接收新的命令
assign idle2write = state_c == IDLE && (req && (cmd&`CMD_WRITE));//接受请求且接收命令中有写命令 这里使用的输入的命令是因为每次从IDLE状态跳转都接收新的命令
assign idle2read = state_c == IDLE && (req && (cmd&`CMD_READ));//接受请求且接收命令中有读命令 这里使用的输入的命令是因为每次从IDLE状态跳转都接收新的命令
assign start2write = state_c == START && (end_cnt_bit && (cmd_r&`CMD_WRITE));//一个bit结束 开始写数据 在该bit所处时间内在时钟高电平条件下拉低sda总线
assign start2read = state_c == START && (end_cnt_bit && (cmd_r&`CMD_READ));//一个bit结束 开始读数据 在该bit所处时间内在时钟高电平条件下拉低sda总线
assign write2rack = state_c == WRITE && (end_cnt_bit);//一个字节结束 一次写数据结束 在该字节所处时间内，在时钟低电平中间更改传输数据，高电平保持
assign rack2stop = state_c == RACK && (end_cnt_bit && (cmd_r&`CMD_STOP));//一个bit结束 且命令含有结束命令
assign rack2idle = state_c == RACK && (end_cnt_bit && (cmd_r&`CMD_STOP)==0);//一个bit结束 接收非应答或还未接收停止命令
assign read2sack = state_c == READ && (end_cnt_bit);//一个字节结束 一次读数据结束 在该字节所处时间内，在时钟高电平中间读取数据
assign sack2stop = state_c == SACK && (end_cnt_bit && (cmd_r&`CMD_STOP));//一个字节结束 且命令含有结束命令
assign sack2idle = state_c == SACK && (end_cnt_bit && (cmd_r&`CMD_STOP)==0);//一个bit结束 还未接收停止命令
assign stop2idle = state_c == STOP && (end_cnt_bit);//一个bit结束后
//时钟计数器
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_clk <= 0;
end
else if(add_cnt_clk) begin
if(end_cnt_clk)begin
cnt_clk <= 0;
end
else begin
cnt_clk <= cnt_clk + 1;
end
end
end
assign add_cnt_clk = (state_c != IDLE);
assign end_cnt_clk = add_cnt_clk && cnt_clk == `SCL - 1;//250次
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_bit <= 0;
end
else if(add_cnt_bit) begin
if(end_cnt_bit)begin
cnt_bit <= 0;
end
else begin
cnt_bit <= cnt_bit + 1;
end
end
end
assign add_cnt_bit = (end_cnt_clk);//一个时钟周期对应一个bit
assign end_cnt_bit = add_cnt_bit && cnt_bit == bit_num - 1;
[email protected](*)begin
if(state_c == WRITE | state_c == READ)begin//在读写数据状态，比特数为8
bit_num = 8;
end
else begin//其余状态为1 STOP RACK SACK START
bit_num = 1;
end
end
//cmd_r
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
cmd_r <= 0;
end
else if(req)begin//接收到请求 将命令锁存
cmd_r <= cmd;
end
end
//tx_data
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
tx_data <= 0;
end
else if(req)begin//接收到请求 将要写入eeprom的数据锁存
tx_data <= din;
end
end
//scl_r
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
scl_r <= 1'b1;
end
else if(idle2start | idle2write | idle2read)begin//开始读写数据 时钟信号拉低 保证时钟先低后高
scl_r <= 1'b0;
end
else if(add_cnt_clk && cnt_clk == `SCL_HALF - 1) begin //计数器记到时钟脉冲中间拉高
scl_r <= 1'b1;
end
else if(end_cnt_clk && ~stop2idle)begin//一次时钟计数器计满且没有从stop回到idle状态
scl_r <= 1'b0;
end
end
//sda_o_r
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
sda_o_r <= 1'b1;
end
//保证起始位能被检测到
else if(state_c == START)begin//发送起始位
if(cnt_clk == `LOW_HALF)begin//时钟电平低拉高sda总线
sda_o_r <= 1'b1;
end
else if(cnt_clk == `HIGH_HALF)begin//时钟电平高拉低sda总线
sda_o_r <= 1'b0;
end
end
else if(state_c == WRITE && cnt_clk == `LOW_HALF)begin
sda_o_r <= tx_data[7-cnt_bit];//在时钟低电平期间更改发送数据 从高字节开始传
end
else if(state_c == SACK && cnt_clk == `LOW_HALF) begin//发送应答
sda_o_r <= (cmd_r&`CMD_STOP)?1'b1:1'b0;//接收结束命令，返回非应答信号
end
//保证停止位能被检测到
else if(state_c == STOP)begin//发送停止位
if(cnt_clk == `LOW_HALF)begin//时钟电平低拉低da总线
sda_o_r <= 1'b0;
end
else if(cnt_clk == `HIGH_HALF)begin//时钟电平高拉高da总线
sda_o_r <= 1'b1;
end
end
end
//sda_oe_r
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
sda_oe_r <= 1'b0;
end
else if(idle2start | idle2write | read2sack | rack2stop)begin
sda_oe_r <= 1'b1;
end
else if(idle2read | start2read | write2rack | stop2idle) begin
sda_oe_r <= 1'b0;
end
end
//rx_data
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
rx_data <= 0;
end
else if(state_c == READ && cnt_clk == `HIGH_HALF)begin
rx_data[7-cnt_bit] <= sda_in;//sda总线接收串行数据保存为并行数据
end
end
//rx_ack
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
rx_ack <= 1'b1;//高电平非应答
end
else if(state_c == RACK && cnt_clk == `HIGH_HALF)begin
rx_ack <= sda_in;
end
end
//输出信号
assign scl = scl_r ;
assign sda_o = sda_o_r ;
assign sda_oe = sda_oe_r ;
assign dout = rx_data ;
assign done = rack2idle | sack2idle | stop2idle ;
endmodule
4、eeprom控制模块
/********************************************************** // Copyright 2022.05-2025.05 // Contact with [email protected] ================ xxx.v ====================== >> Author : lzh >> Date : 202X/XX/XX >> Description : 控制状态机 此状态机发送命令 不进行具体执行过程 >> note : >> : >> V180121 : ************************************************************/
`include "param.v"
module eeprom_ctrl (
input clk ,//系统时钟
input rst_n ,//复位信号
input [7:0] din ,//串口接受的数据，需要写入wfifo 再读出传递给EEPROM
input din_vld ,//数据有效
input [7:0] rd_data ,//从eeprom读出的数据存入rfifo
input rd_en ,//读使能 按键控制
input ready ,//串口发送模块准备好
input done ,//1字节处理完毕 从状态机返回信号
output [7:0] dout ,//rfifo读出数据 将要通过串口模块发送给上位机
output dout_vld ,//读出数据有效
output req ,//请求信号 该信号给从状态机
output [7:0] wr_data ,//写数据内容
output [3:0] cmd //命令
);
//参数定义
localparam //状态机状态
IDLE = 6'b00_0001 ,//空闲状态
WR_REQ = 6'b00_0010 ,//写请求
WAIT_WR = 6'b00_0100 ,//等待一个字节写完
RD_REQ = 6'b00_1000 ,//读请求
WAIT_RD = 6'b01_0000 ,//等待一个字节读完
DONE = 6'b10_0000 ;//一次读写完成
// parameter WR_LEN = 16,RD_LEN = 8;
//信号定义
reg [5:0] state_c ;//现态
reg [5:0] state_n ;//次态
reg [7:0] cnt_byte ;//字节计数器
wire add_cnt_byte ;
wire end_cnt_byte ;
reg tx_req ;//发送请求
reg [3:0] tx_cmd ;//发送命令
reg [7:0] tx_data ;//发送数据
reg [8:0] wr_addr ;//写地址
reg [8:0] rd_addr ;//读地址
//写FIFO
wire wfifo_rd ;
wire wfifo_wr ;
wire wfifo_empty ;
wire wfifo_full ;
wire [7:0] wfifo_qout ;
wire [5:0] wfifo_usedw ;
//读FIFO
wire rfifo_rd ;
wire rfifo_wr ;
wire rfifo_empty ;
wire rfifo_full ;
wire [7:0] rfifo_qout ;
wire [5:0] rfifo_usedw ;
reg rd_flag ;//rfifo可读标志
reg [7:0] dout_r ;//输出数据寄存器
reg dout_r_vld ;
wire idle2wr_req ;
wire wr_req2wait_wr ;
wire wait_wr2wr_req ;
wire wait_wr2done ;
wire idle2rd_req ;
wire rd_req2wait_rd ;
wire wait_rd2rd_req ;
wire wait_rd2done ;
wire done2idle ;
//描述状态转移
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
state_c <= IDLE ;
end
else begin
state_c <= state_n;
end
end
//状态转移条件
[email protected](*)begin
case(state_c)
IDLE :begin
if(idle2wr_req)
state_n = WR_REQ ;
else if(idle2rd_req)
state_n = RD_REQ ;
else
state_n = state_c ;
end
WR_REQ :begin
if(wr_req2wait_wr)
state_n = WAIT_WR ;
else
state_n = state_c ;
end
WAIT_WR :begin
if(wait_wr2wr_req)
state_n = WR_REQ ;
else if(wait_wr2done)
state_n = DONE ;
else
state_n = state_c ;
end
RD_REQ :begin
if(rd_req2wait_rd)
state_n = WAIT_RD ;
else
state_n = state_c ;
end
WAIT_RD :begin
if(wait_rd2rd_req)
state_n = RD_REQ ;
else if(wait_rd2done)
state_n = DONE ;
else
state_n = state_c ;
end
DONE :begin
if(done2idle)
state_n = IDLE ;
else
state_n = state_c ;
end
default : state_n = IDLE ;
endcase
end
assign idle2wr_req = state_c==IDLE && (wfifo_usedw > `ER_BYTE-2);//当wfifo中的数据位宽大于某个值就开始向从状态机发送写请求
assign wr_req2wait_wr = state_c==WR_REQ && (1'b1);
assign wait_wr2wr_req = state_c==WAIT_WR && (done & cnt_byte < `ER_BYTE-1);//接收到从状态机一字节写完信号 且总字节还未写完 继续下一字节的写（向从状态机发送写请求）
assign wait_wr2done = state_c==WAIT_WR && (end_cnt_byte && done);//字节写完
assign idle2rd_req = state_c==IDLE && (rd_en);//外部给读使能信号 按键 向从状态机发送读请求
assign rd_req2wait_rd = state_c==RD_REQ && (1'b1);
assign wait_rd2rd_req = state_c==WAIT_RD && (done & cnt_byte < `RD_BYTE-1);//接收到从状态机一字节读完信号 且总字节还未读完 继续下一字节的读（向从状态机发送读请求）
assign wait_rd2done = state_c==WAIT_RD && (end_cnt_byte && done);//字节读完
assign done2idle = state_c==DONE && (1'b1);
//cnt_byte
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt_byte <= 0;
end
else if(add_cnt_byte) begin
if(end_cnt_byte)
cnt_byte <= 0;
else
cnt_byte <= cnt_byte+1 ;
end
end
assign add_cnt_byte = (state_c==WAIT_WR | state_c==WAIT_RD) & done;//读写状态字节计数器
assign end_cnt_byte = add_cnt_byte && cnt_byte == ((state_c==WAIT_WR)?
(`ER_BYTE-1):(`RD_BYTE-1));//读写字节计完
//输出 向从状态机发送 请求、命令、数据
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
TX(1'b0,4'd0,8'd0);
end
else if(state_c==WR_REQ)begin
case(cnt_byte)
0 :TX(1'b1,{
`CMD_START | `CMD_WRITE},{
`I2C_ADR,wr_addr[8],`WR_BIT});// 第一个字节（写设备地址，块选，写控制字）
1 :TX(1'b1,`CMD_WRITE,wr_addr[7:0]); //第二个字节（写写地址）
`WR_BYTE-1 :TX(1'b1,{
`CMD_WRITE | `CMD_STOP},wfifo_qout); //最后一个字节（带停止位）
default :TX(1'b1,`CMD_WRITE,wfifo_qout); //中间字节（写数据）
endcase
end
else if(state_c==RD_REQ)begin
case(cnt_byte)
0 :TX(1'b1,{
`CMD_START | `CMD_WRITE},{
`I2C_ADR,rd_addr[8],`WR_BIT});// 第一个字节（写设备地址，块选，写控制字）
1 :TX(1'b1,`CMD_WRITE,rd_addr[7:0]); //第二个字节（写读地址）
2 :TX(1'b1,{
`CMD_START | `CMD_WRITE},{
`I2C_ADR,rd_addr[8],`RD_BIT});//发起始位、读控制字
`RD_BYTE-1 :TX(1'b1,{
`CMD_READ | `CMD_STOP},0); //最后一个字节（停止位）
default :TX(1'b1,`CMD_READ,0); //中间字节（读数据）
endcase
end
else begin
TX(1'b0,tx_cmd,tx_data);
end
end
//用task发送请求、命令、数据（地址+数据）
task TX;
input req ;
input [3:0] command ;
input [7:0] data ;
begin
tx_req = req;
tx_cmd = command;
tx_data = data;
end
endtask
//wr_addr rd_addr
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
wr_addr <= 0;
end
else if(wait_wr2done)begin//写完一次 地址自增
wr_addr <= wr_addr + `WR_BYTE - 2;
end
end
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
rd_addr <= 0;
end
else if(wait_rd2done)begin//读完一次 地址自增
rd_addr <= rd_addr + `RD_BYTE - 3;
end
end
//rd_flag
always @(posedge clk or negedge rst_n)begin
if(~rst_n)begin
rd_flag <= 1'b0;
end
else if(~rfifo_empty)begin//读FIFO不为空 读标志为1
rd_flag <= 1'b1;
end
else begin
rd_flag <= 1'b0;
end
end
//dout_r dout_r_vld
always @(posedge clk or negedge rst_n)begin
if(~rst_n)begin
dout_r <= 0;
dout_r_vld <= 0;
end
else begin
dout_r <= rfifo_qout;//取出读FIFO数据
dout_r_vld <= rfifo_rd;//数据有效
end
end
//输出
assign req = tx_req ;
assign cmd = tx_cmd ;
assign wr_data = tx_data;
assign dout = dout_r;//控制器输出数据
assign dout_vld= dout_r_vld;
// assign dout = din;//串口接受数据 存入FIFO之前
// assign dout_vld= din_vld;
// assign dout = wfifo_qout;//串口接受数据 存入FIFO之后取出
// assign dout_vld= wfifo_rd;
// assign dout = tx_data;//写入eeprom数据
// assign dout_vld= req;
// assign dout = rd_data;//eeprom读出数据 存入FIFO之前
// assign dout_vld= rfifo_wr;
// assign dout = rfifo_qout;//eeprom读出数据 存入FIFO之后
// assign dout_vld= rfifo_rd;
//fifo例化
wrfifo u_wrfifo (
.aclr (~rst_n ),
.clock (clk ),
.data (din ),
.rdreq (wfifo_rd ),
.wrreq (wfifo_wr ),
.empty (wfifo_empty),
.full (wfifo_full ),
.q (wfifo_qout ),
.usedw (wfifo_usedw)
);
assign wfifo_rd = ~wfifo_empty && state_c==WAIT_WR && done && cnt_byte > 1;
assign wfifo_wr = ~wfifo_full & din_vld;//fifo非满且输入有效。则写请求
rdfifo u_rdfifo (
.aclr (~rst_n ),
.clock (clk ),
.data (rd_data ),
.rdreq (rfifo_rd ),
.wrreq (rfifo_wr ),
.empty (rfifo_empty),
.full (rfifo_full ),
.q (rfifo_qout ),
.usedw (rfifo_usedw)
);
assign rfifo_wr = ~rfifo_full && state_c==WAIT_RD && cnt_byte > 2 && done;
assign rfifo_rd = ~rfifo_empty && rd_flag && ready;
endmodule
5、按键消抖模块
module key_debounce(
input clk ,//时钟信号
input rst_n ,//复位信号
input key_in ,//按键输入信号
output reg key_done //输出信号
);
//参数定义
parameter TIME_delay = 1000_000;//20ms
//状态机参数定义
parameter IDLE = 4'b0001,//空闲状态 保持高电平
FILTER_DOWN = 4'b0010,//按键按下抖动状态 判断是否按下
HOLD = 4'b0100,//保持状态 保持低电平
FILTER_UP = 4'b1000;//按键释放抖动状态 滤除释放产生的抖动
//信号定义
reg [3:0] state_c ;//现态
reg [3:0] state_n ;//次态
reg key_r0 ;//按键变化同步到时钟上升沿
reg key_r1 ;//保留上个时钟周期key_r0的值
wire nedge ;//下降沿
wire pedge ;//上升沿
reg [19:0] cnt_20ms ;//滤除抖动计数器，延时20ms
wire add_cnt_20ms;
wire end_cnt_20ms;
wire idle2filter_down ;//空闲状态，检测到下降沿，说明有按键按下进入抖动状态 IDLE-->FILTER_DOWN
wire filter_down2idle ;//按键按下出现上升沿，说明在抖动 FILTER_DOWN-->IDLE
wire filter_down2hold ;//某个按键按下 抖动过程的最后一次下降沿进入此状态后不会出现上升沿延时20ms后进入保持状态 FILTER_DOWN-->HOLD
wire hold2filter_up ;//保持状态出现上升沿进入释放抖动状态HOLD-->FILTER_UP
wire filter_up2idle ;//20ms结束，返回IDLE状态FILTER_UP-->IDLE
//状态机第一段 时序逻辑 描述状态的转移
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
state_c <= IDLE;
end
else begin
state_c <= state_n;
end
end
//状态机状态转移条件 组合逻辑
[email protected](*)begin
case(state_c)
IDLE :begin
if(idle2filter_down)
state_n = FILTER_DOWN;
else
state_n = state_c;
end
FILTER_DOWN :begin
if(filter_down2idle)//有优先级，在按下状态计数器记到20ms之前先出现上升沿，说明在抖动
state_n = IDLE;
else if(filter_down2hold)//计数器记到20ms之前没有出现上升沿，保持状态 稳定
state_n = HOLD;
else
state_n = state_c;
end
HOLD :begin
if(hold2filter_up)//检测到上升沿，进入释放状态
state_n = FILTER_UP;
else
state_n = state_c;
end
FILTER_UP :begin
if(filter_up2idle)//释放状态20ms结束回到空闲状态
state_n = IDLE;
else
state_n = state_c;
end
default :begin
state_n = IDLE;
end
endcase
end
assign idle2filter_down = state_c == IDLE && (nedge != 0) ;//出现下降沿进入抖动状态IDLE-->FILTER_DOWN
assign filter_down2idle = state_c == FILTER_DOWN && (pedge != 0) ;//按键出现抖动FILTER_DOWN-->IDLE
assign filter_down2hold = state_c == FILTER_DOWN && (end_cnt_20ms);//某个按键按下FILTER_DOWN-->HOLD
assign hold2filter_up = state_c == HOLD && (pedge != 0) ;//出现上升沿进入释放抖动状态HOLD-->FILTER_UP
assign filter_up2idle = state_c == FILTER_UP && (end_cnt_20ms);//20ms结束，返回IDLE状态FILTER_UP-->IDLE
//同步打拍
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
key_r0 <= 1'b1;
key_r1 <= 1'b1;
end
else begin
key_r0 <= key_in;
key_r1 <= key_r0;
end
end
//判断下降沿及上升沿
assign nedge = key_r1 & ~key_r0;
assign pedge = ~key_r1 & key_r0;
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_20ms <= 0;
end
else if(add_cnt_20ms) begin
if(end_cnt_20ms)begin
cnt_20ms <= 0;
end
else begin
cnt_20ms <= cnt_20ms + 1;
end
end
end
assign add_cnt_20ms = (state_c == FILTER_DOWN || state_c == FILTER_UP);//按键按下或释放状态就开始计时20ms
assign end_cnt_20ms = add_cnt_20ms && (cnt_20ms == TIME_delay - 1 || filter_down2idle);
//key_out
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
key_done <= 1'b0;
end
else if(filter_down2hold)begin//检测到某按键按下的时刻 输出key的值
key_done <= ~key_r0;
end
else begin
key_done <= 1'b0;
end
end
endmodule
6、串口发送模块
module uart_tx(
input clk ,//时钟信号
input rst_n ,//复位信号
input [7:0] din ,//输入的并行数据数据
input din_vld ,//数据有效标识
input [1:0] set_bps ,
output reg tx , //输出的串行数据
output reg ready
);
//参数定义
parameter BPS_115200 = 434 ,//1bit数据传输所需的时钟周期
BPS_57600 = 868 ,
BPS_38400 = 1302 ;
//信号定义
reg [9:0] data ;//锁存din_vld有效时的输入
reg [10:0] cnt_bps ;//波特率计数器
wire add_cnt_bps ;
wire end_cnt_bps ;
reg flag ;//波特率计数器开启标识
reg [12:0] BPS_set ;
reg [3:0] cnt_bit ;//比特计数器
wire add_cnt_bit ;
wire end_cnt_bit ;
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
data <= 0;
end
else if(din_vld)begin//在数据有效标识为1时锁存数据
data <= {
1'b1,din,1'b0};//为数据拼接上起始位0和停止位1
end
end
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
tx <= 1'b1;
end
else if(flag || din_vld)begin//发送数据
tx <= data[cnt_bit];
end
end
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
flag <= 1'b0;
end
else if(din_vld)begin//输入数据有效时开启波特率计数器
flag <= 1'b1;
end
else if(end_cnt_bit) begin//一帧数据（10比特）计数完毕，波特率计数器停止计数
flag <= 1'b0;
end
end
[email protected](posedge clk or negedge rst_n)begin//波特率计数器，计数每bit数据传输时间
if(!rst_n)begin
cnt_bps <= 0;
end
else if(add_cnt_bps) begin
if(end_cnt_bps)begin
cnt_bps <= 0;
end
else begin
cnt_bps <= cnt_bps + 1;
end
end
end
assign add_cnt_bps = flag;
assign end_cnt_bps = add_cnt_bps && cnt_bps == BPS_set - 1;
[email protected](*)begin
case(set_bps)
0: BPS_set = BPS_115200 ;
1: BPS_set = BPS_57600 ;
2: BPS_set = BPS_38400 ;
default: BPS_set = BPS_115200;
endcase
end
[email protected](posedge clk or negedge rst_n)begin//所需传输的比特数
if(!rst_n)begin
cnt_bit <= 0;
end
else if(add_cnt_bit) begin
if(end_cnt_bit)begin
cnt_bit <= 0;
end
else begin
cnt_bit <= cnt_bit + 1;
end
end
end
assign add_cnt_bit = end_cnt_bps;
assign end_cnt_bit = add_cnt_bit && cnt_bit == 10 - 1;
// [email protected](posedge clk or negedge rst_n)begin
// if(!rst_n)begin
// ready <= 1;
// end
// else if(end_cnt_bit) begin
// ready <= 1;
// end
// else if(din_vld)begin
// ready <= 0;
// end
// end
//assign rdreq
// [email protected](*)begin
// if(!rst_n)begin
// ready = 1;
// end
// else if(flag)begin
// ready = 0;
// end
// else begin
// ready = 1;
// end
// end
[email protected](*)begin
if(!rst_n)begin
ready = 1;
end
else if(din_vld || flag)begin
ready = 0;
end
else begin
ready = 1;
end
end
endmodule
7、串口接收模块
module uart_rx(
input clk ,//时钟信号
input rst_n ,//复位信号
input rx ,//串行数据
input [1:0] set_bps ,
output reg [7:0] dout ,//并行数据
output reg dout_vld //输出数据有效信号
);
//参数定义
parameter BPS_115200 = 434 ,//1bit数据传输所需的时钟周期
BPS_57600 = 868 ,
BPS_38400 = 1302 ;
//信号定义
reg rx_r0 ;
reg rx_r1 ;
reg rx_r2 ;
wire nedge ;
reg flag ;//接受数据标志
reg [12:0] BPS_set ;
reg [10:0] cnt_bps ;
wire add_cnt_bps ;
wire end_cnt_bps ;
reg [3:0] cnt_bit ;
wire add_cnt_bit ;
wire end_cnt_bit ;
reg [9:0] data_r ;//数据接收缓存
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
rx_r0 <= 1;
end
else begin //同步rx数据
rx_r0 <= rx;
end
end
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
rx_r1 <= 1;
rx_r2 <= 1;
end
else begin //打拍 -- 检测起始信号
rx_r1 <= rx_r0;
rx_r2 <= rx_r1;
end
end
assign nedge = rx_r2 & ~rx_r1;//以r1 r2作为判断下降沿的信号
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
flag <= 0;
end
else if(nedge)begin
flag <= 1'b1;
end
else if(end_cnt_bit) begin
flag <= 1'b0;
end
end
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_bps <= 0;
end
else if(add_cnt_bps) begin
if(end_cnt_bps)begin
cnt_bps <= 0;
end
else begin
cnt_bps <= cnt_bps + 1;
end
end
end
assign add_cnt_bps = flag;
assign end_cnt_bps = add_cnt_bps && cnt_bps == BPS_set - 1;
[email protected](*)begin
case(set_bps)
0:BPS_set = BPS_115200 ;
1:BPS_set = BPS_57600 ;
2:BPS_set = BPS_38400 ;
default:BPS_set = BPS_115200;
endcase
end
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt_bit <= 0;
end
else if(add_cnt_bit) begin
if(end_cnt_bit)begin
cnt_bit <= 0;
end
else begin
cnt_bit <= cnt_bit + 1;
end
end
end
assign add_cnt_bit = end_cnt_bps;
assign end_cnt_bit = add_cnt_bit && cnt_bit == 10 - 1;
//dout
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
data_r <= 0;
end
else if(cnt_bps == (BPS_set >> 1))begin//数据采样
data_r[cnt_bit] <= rx_r2;
end
end
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
dout <= 0;
end
else if(end_cnt_bit)begin//截取数据为
dout <= data_r[8:1];
end
end
[email protected](posedge clk or negedge rst_n)begin
if(!rst_n)begin
dout_vld <= 0;
end
else if(end_cnt_bit)begin//给发送模块锁存数据产生数据有效信号
dout_vld <= 1'b1;
end
else begin
dout_vld <= 1'b0;
end
end
endmodule
四、项目仿真
1、eeprom控制模块仿真
`timescale 1ns/1ps
module eeprom_ctrl_tb();
//参数定义
parameter CYCLE = 20;
//信号定义
reg clk ;
reg rst_n ;
reg [7:0] din ;
reg din_vld ;
reg ready ;
reg sda_in ;
reg key_done ;
reg [7:0] dout ;
reg dout_vld ;
wire [7:0] dout1 ;
wire dout_vld1 ;
wire [7:0] dout2 ;
wire done ;
wire req ;
wire [7:0] wr_data ;
wire [3:0] cmd ;
wire scl ;
wire sda_o ;
wire sda_oe ;
//模块例化
eeprom_ctrl u_eeprom_ctrl(
/*input */.clk (clk ),
/*input */.rst_n (rst_n ),
/*input [7:0] */.din (dout ),//串口接受的数据，需要写入fifo 再读出传递给I
/*input */.din_vld (dout_vld ),//数据有效
/*input [7:0] */.rd_data (dout2 ),//eeprom读出数据存入FIFO
/*input */.rd_en (key_done ),//读使能 按键控制
/*input */.ready (ready ),//串口发送模块准备好
/*input */.done (done ),//1字节处理完毕
/*output [7:0] */.dout (dout1 ),//eepromFIFO读出数据
/*output */.dout_vld (dout_vld1),//读出数据有效
/*output */.req (req ),//请求信号
/*output [7:0] */.wr_data (wr_data ),//写数据内容
/*output [3:0] */.cmd (cmd ) //命令
);
i2c_master u_i2c_master(
/*input */.clk (clk ),//系统时钟
/*input */.rst_n (rst_n ),//复位信号
/*input */.req (req ),//请求
/*input [3:0] */.cmd (cmd ),//命令
/*input [7:0] */.din (wr_data),//接收数据写入eeprom
/*input */.sda_in (sda_in ),//sda总线接受数据 eeprom-->FPGA
/*output */.scl (scl ),//输出时钟信号
/*output */.sda_o (sda_o ),//sda总线发送数据 FPGA-->eeprom
/*output */.sda_oe (sda_oe ),//sda总线发送数据有效
/*output [7:0] */.dout (dout2 ),//总线接受数据 串行转并行
/*output */.done (done ) //一个字节处理完毕
);
//产生时钟
always #(CYCLE/2) clk = ~clk;
initial begin
clk = 1'b1;
rst_n = 1'b1;
#(CYCLE*2);
rst_n = 1'b0;
din = 1'b0;
din_vld = 1'b0;
ready = 1'b0;
sda_in = 1'b0;
key_done = 1'b0;
#(CYCLE*2);
rst_n = 1'b1;
#(CYCLE*2);
din = 8'hac;
din_vld = 1'b1;
ready = 1'b1;
repeat(8)begin
sda_in = {
$random}%2;
#(CYCLE * 250);
end
key_done = 1'b1;
#(CYCLE*10000);
$stop;
end
endmodule
2、i2c主机模块仿真
`timescale 1ns/1ps
module i2c_master_tb();
//参数定义
parameter CYCLE = 20;
//信号定义
reg clk ;
reg rst_n ;
reg req ;
reg [3:0] cmd ;
reg [7:0] wr_data ;
reg sda_in ;
wire scl ;
wire sda_o ;
wire sda_oe ;
wire [7:0] dout ;
wire done ;
//模块例化
i2c_master u_i2c_master(
/*input */.clk (clk ),//系统时钟
/*input */.rst_n (rst_n ),//复位信号
/*input */.req (req ),//请求
/*input [3:0] */.cmd (cmd ),//命令
/*input [7:0] */.din (wr_data),//接收数据写入eeprom
/*input */.sda_in (sda_in ),//sda总线接受数据 eeprom-->FPGA
/*output */.scl (scl ),//输出时钟信号
/*output */.sda_o (sda_o ),//sda总线发送数据 FPGA-->eeprom
/*output */.sda_oe (sda_oe ),//sda总线发送数据有效
/*output [7:0] */.dout (dout2 ),//总线接受数据 串行转并行
/*output */.done (done ) //一个字节处理完毕
);
//产生时钟
always #(CYCLE/2) clk = ~clk;
initial begin
clk = 1'b1;
rst_n = 1'b1;
#(CYCLE*2);
rst_n = 1'b0;
req = 1'b0;
cmd = 4'd0;
wr_data = 8'd0;
sda_in = 1'b0;
#(CYCLE*2);
rst_n = 1'b1;
#(CYCLE*2);
req = 1'b1;
cmd = 4'b1011;
wr_data = 8'hac;
#(CYCLE);
req = 1'b0;
repeat(8)begin
sda_in = {
$random}%2;
#(CYCLE * 250);
end
#(CYCLE*1000);
req = 1'b1;
cmd = 4'b1101;
wr_data = 8'hac;
#(CYCLE);
req = 1'b0;
#(CYCLE*10000);
$stop;
end
endmodule
3、顶层模块仿真
`timescale 1ns/1ps
module iic_eeprom_top_tb();
//参数定义
defparam u_iic_eeprom_top.u_key_debounce.TIME_delay = 10;
parameter CYCLE = 20;
//信号定义
reg clk ;
reg rst_n ;
reg key_in ;
reg rx ;
wire sda ;
wire tx ;
wire scl ;
//模块例化
iic_eeprom_top u_iic_eeprom_top(
/*input */.clk (clk ),//时钟信号
/*input */.rst_n (rst_n ),//复位信号
/*input */.key_in (key_in ),//按键输入信号 读数据输出
/*input */.rx (rx ),//上位机-->FPGA 串行数据
/*inout */.sda (sda ),
/*output */.tx (tx ),//FPGA-->上位机 串行数据
/*output */.scl (scl )
);
// i2c_master u_i2c_master(
// /*input */.clk (clk ) ,//系统时钟
// /*input */.rst_n (rst_n ) ,//复位信号
// /*input */.req (req ) ,//接收请求信号
// /*input [3:0] */.cmd (cmd ) ,//接收待执行命令
// /*input [7:0] */.din (din ) ,//接收 串口接收FIFO读出的数据 写入eeprom
// /*input */.sda_in (sda_in) ,//sda总线接受eeprom数据 eeprom-->FPGA
// /*output */.scl (scl ) ,//输出i2c时钟信号
// /*output */.sda_o (sda_o ) ,//sda总线发送数据 FPGA-->eeprom
// /*output */.sda_oe (sda_oe) ,//sda总线发送数据有效
// /*output [7:0] */.dout (dout ) ,//输出从eeprom读出的数据
// /*output */.done (done ) //一个字节处理完毕标志
// );
//产生时钟
always #(CYCLE/2) clk = ~clk;
initial begin
clk = 1'b1;
rst_n = 1'b1;
#(CYCLE*2);
rst_n = 1'b0;
key_in = 1'b1;
rx = 1'b0;
#(CYCLE*2);
rst_n = 1'b1;
#(CYCLE*2);
repeat(320)begin
rx = {
$random}%2;
#(CYCLE * 434);
end
#(CYCLE*100000);
key_in = 1'b0;//按键按下 读使能
#(CYCLE*15);
key_in = 1'b1;
#(CYCLE*100000);
$stop;
end
endmodule
4、仿真结果
（1）起始位
（2）顺序读
从状态机第一个字节：
从状态机第二、三字节：
从状态机之间读字节：
从状态机最后一个字节：
顺序读1：
顺序读2：
（3）停止位
（4）页写
页写1：

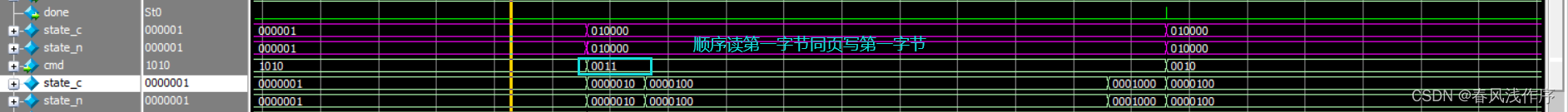

从状态机第一个字节：

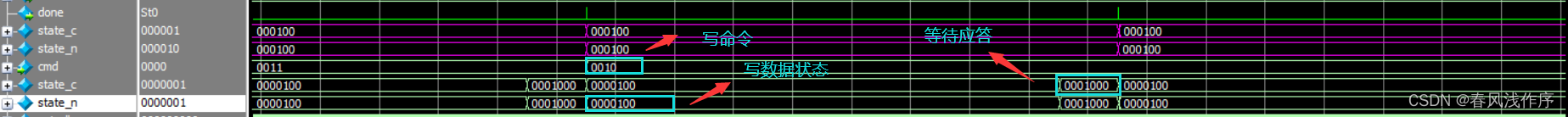

从状态机第二个字节：
从状态机最后一个字节：
五、上板验证
边栏推荐
猜你喜欢
音视频开发，为什么要学习FFmpeg？应该怎么入手FFmpeg学习？
Salesforce disbands the Chinese team, which CRM product is more suitable for the Chinese
多商户商城系统功能拆解26讲-平台端分销设置
What should I do if the channel ServerID is incorrect when EasyCVR is connected to a Hikvision Dahua device and selects another cluster server?
I didn't expect MySQL to ask these...
DNS分离解析和智能解析
索引的创建、查看、删除
浮点数在内存中的存储方式
【Yugong Series】August 2022 Go Teaching Course 036-Type Assertion
rac备库双节点查询到的表最后更新时间不一致
随机推荐
[ADI low-power 2k code] Based on ADuCM4050, ADXL363, TMP75 acceleration, temperature detection and serial port printing, buzzer playing music (lone warrior)
LeetCode热题(12.买卖股票的最佳时机)
KingbaseES有什么办法，默认不读取sys_catalog下的系统视图？
互换性与测量技术-公差原则与选用方法
LeetCode Hot Questions (12. The Best Time to Buy and Sell Stocks)
C language recv() function, recvfrom() function, recvmsg() function
Is there any way for kingbaseES to not read the system view under sys_catalog by default?
Unity2D animation (1) introduction to Unity scheme - animation system composition and the function of use
Roewe imax8ev cube battery security, what blackening and swelling are hidden behind it?
The 125th day of starting a business - a note
flink The object probably contains or references non serializable fields.
什么是三方支付？
添加用户报错useradd: cannot open /etc/passwd
元素的BFC属性
输入起始位置，终止位置截取链表
What should I do if the channel ServerID is incorrect when EasyCVR is connected to a Hikvision Dahua device and selects another cluster server?
this question in js
增加对 Textbundle 的支持
The negative semantic transformation layer
Audio codec, using FAAC to implement AAC encoding
