RIP 实验

2022-08-08 23:43:00 【仲夏夜之梦～*ω*】

在这里插入图片描述

要求：R1-R2-R3-R4-R5 运行RIPV2
R6-R7运行RIPV1
1.使用合理IP地址规划网络，各自创建环回接口
2.R1创建环回 172.16.1.1/24 172.16.2.1/24 172.16.3.1/24
3.要求R3使用R2访问R1环回
4.加快网络收敛，减少路由条目数量，增加路由传递安全性
5.R5创建一个环回模拟运营商，不能通告
6.R1 telnet R2环回实际telnet 到R7上
7.R6-R7路由器不能学习到达R1环回路由
8.全网可达

1.先给R1-R7配置IP地址和环回地址
在这里插入图片描述

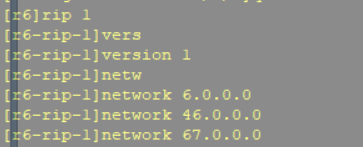

2.R1-R2-R3-R4-R5 运行RIPV2
R6-R7运行RIPV1
R5不通告环回

配置完成后可以测试一下路由

3.将R1环回做手工汇总，把R4和R3之间的cost值增大

防止路由黑洞

在这里插入图片描述

4.增加路由传递安全性
在R1和R2之间做

5.在R7上启动telnet

6.让RIPV1和RIPV2相互学习路由
在这里插入图片描述

7.使用NAT
NAT：
从outside进入inside改变目标地址
从inside进入outside改变源IP地址
在R2上做NAT的地址转换，这里我们使用 NAT static（nat server也可以做）

增大R2到R1通信的cost值

这样R2走R7环回不会负载均衡只走23网段
在这里插入图片描述
R7给R1回信的时候，确保走R2，所以增加R1和R4之间的cost值

8.R6-R7路由器不能学习到达R1环回路由

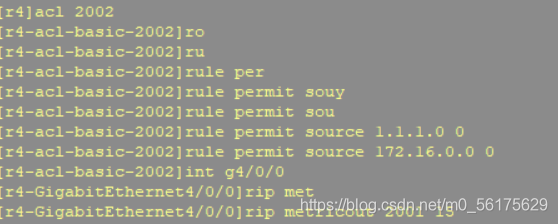

第一种方法：在R4或R6上修改cost值，我选在R4上用metricout 增加到15撑爆
在这里插入图片描述

第二种方法：用filter-policy，acl拒绝R1环回
在这里插入图片描述

在这里插入图片描述

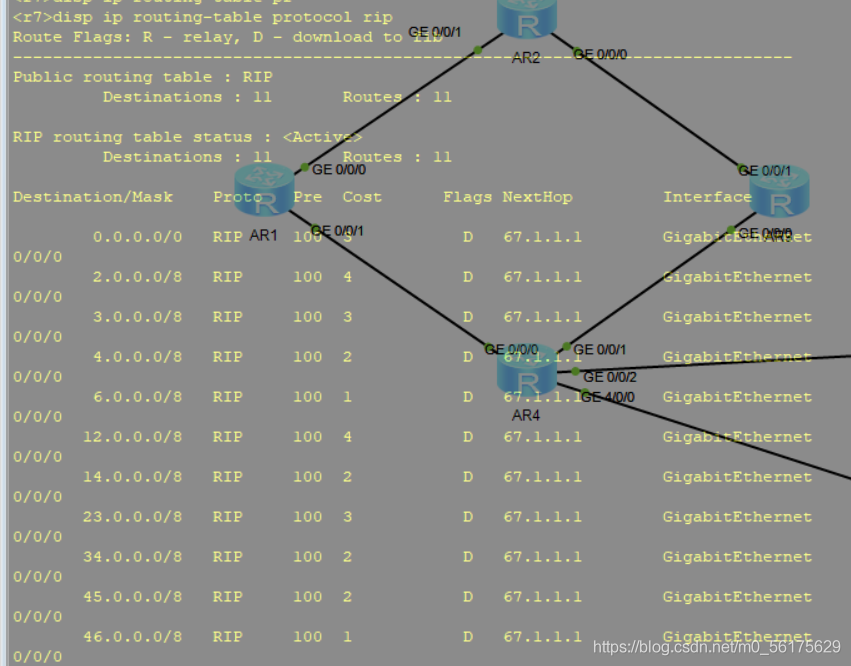

9.全网可达
在R5上做缺省
