EL2124模块接线和引脚含义

2022-04-23 00:10:00 【黄昏和星空】

使用EL2124模块，对引脚接线有疑问，本文讲解EL2124功能和接线。

  1. EL2124
    1.1. EL2124模块介绍
    1.1.1. 外观
    EL2124数字输出端子通过电气隔离将来自自动化装置的二进制5 V DC控制信号连接到过程级执行器。EtherCAT终端包含四个通道，其信号状态由LED指示。
    特色：
    5伏直流输出
    可能连接不同的负载类型（欧姆负载、灯负载）
    每个通道的最大输出电流为0.02 A
    过载和短路保护推挽输出

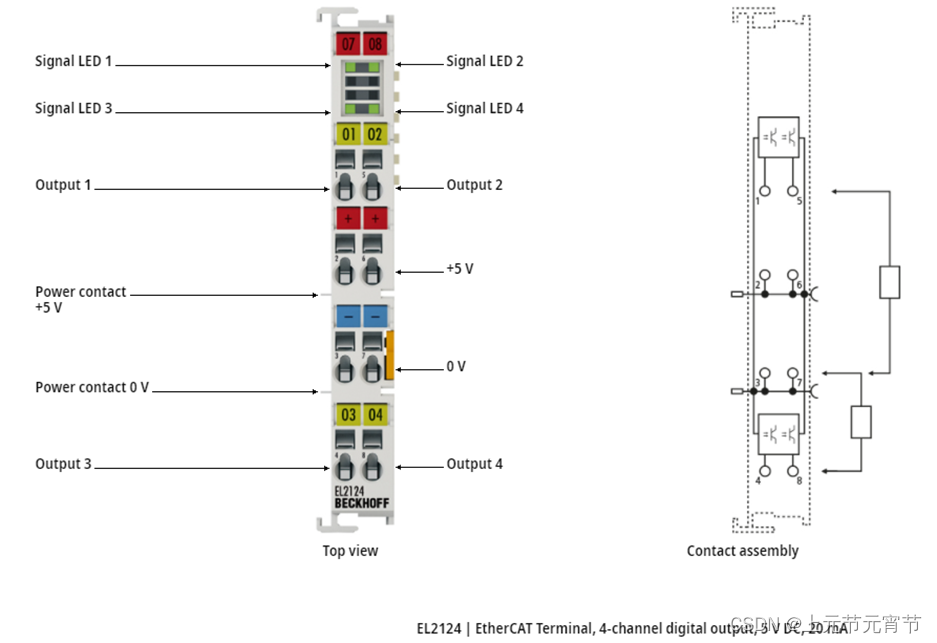

在这里插入图片描述

1.1.2. 接线
接线的具体含义如下，输出是5V的电平信号。1，3之间就提供了5V信号，意思就是说不用5v开关电源，输出就是5V，即2，6，3，7不用接

在这里插入图片描述

版权声明
本文为[黄昏和星空]所创，转载请带上原文链接，感谢
https://blog.csdn.net/weixin_41883890/article/details/123250771
