Arduino 飞鼠空中鼠标陀螺仪体感鼠标

2022-08-09 14:53:00 【iZaix】

Arduino DIY吃鸡神器

空中飞鼠

空中飞鼠

还在担忧你的操作不行吗？还在厌倦枯燥的操作么？想不想像实战一样，手中握着枪与人对战？
下面带你实现你的梦想。
在这里插入图片描述

硬件准备

说到增强游戏体感，拿着实体枪去战斗，第一想到的就是任天堂的zapper了，但是他的价格与游戏设定，Emm…
在这里插入图片描述

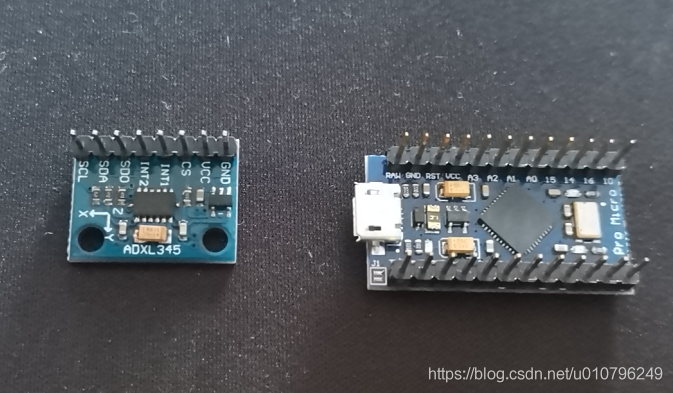

想要实现体感控制，作为一名爱好者，当然是DIY，首先我们需要陀螺仪来感应操控的动作，然后就需要一个驱动器来帮助我们处理信号并传给游戏主机，在这里我选择的开发板是Arduino Pro Micro和陀螺仪ADXL345，当然从某宝上买回来得自己焊下引脚。
在这里插入图片描述

线路图

当硬件准备好了之后就是怎么接线了
在这里插入图片描述

程序控制

下面就是程序控制了，先预装好Arduino IDE，首先要引用两个类

#include <mouseWheel.h>
#include <mousePress.h>

读取ADXL345的XY值

  y345 = -WireRead2( ADXAddressR, DATAX0,DATAX1);
  x345 = WireRead2( ADXAddressR, DATAY0,DATAY1);
  if(x345<0)
    x345*=1.5;
  if(y345>0)
    y345*=1.5;
  speedoX = constrain(pow(abs(x345),2)/100,0,12700);
  speedoY = constrain(pow(abs(y345),2)/100,0,12700);
  speedo();

判断上下左右

  if( x345 > value345X ){

    x = -speedoxVal;
  }else if( x345 < -value345X ){

    x = speedoxVal;
  }else
    x = 0;
  if( y345 > value345Y ){

    y = -speedoyPos;
  }else if( y345 < -value345Y ){

    y = speedoyPos;
  }else
    y = 0;

左键右键连击

  myMouseLeft.press_mouse();
  myMouseRight.press_mouse();
  wheel = mywheel.read_wheel();
  if( millis() - clickTime > clickSpeedo ){

    if(!digitalRead(CLICK))
      Mouse.click();
    clickTime = millis();
  }

PWM控制鼠标速度

  if( (micros() - ctrlMouseTimeX >= PWMSTOPX*80)//“停”
      && valuePWMX == true){

    ctrlMouseTimeX = micros();
    valuePWMX = !valuePWMX;
    xVal = x;
  }else if ( (micros() - ctrlMouseTimeX >= PWMGOX *80)//“走”
             && valuePWMX == false ){

    ctrlMouseTimeX = micros();
    valuePWMX = !valuePWMX;
    xVal = 0;
  }
  if( (micros() - ctrlMouseTimeY >= PWMSTOPY*80) //“停”
      && valuePWMY == true){

    ctrlMouseTimeY = micros();
    valuePWMY = !valuePWMY;
    yPos = y;
  }else if ( (micros() - ctrlMouseTimeY >= PWMGOY *80)//“走”
             && valuePWMY == false ){

    ctrlMouseTimeY = micros();
    valuePWMY = !valuePWMY;
    yPos = 0;
  }
