LDO系列--PSRR

2022-04-21 08:41:00 【网始如芯】

1、PSRR概念

有的公式是将input和output颠倒的，得到的dB值就是负值，两种表达都是常用的。

2、影响PSRR的因素

对照TI TPS7A21 Datasheet即可看到LDO中影响PSRR的主要因素。

2.1、Frequency

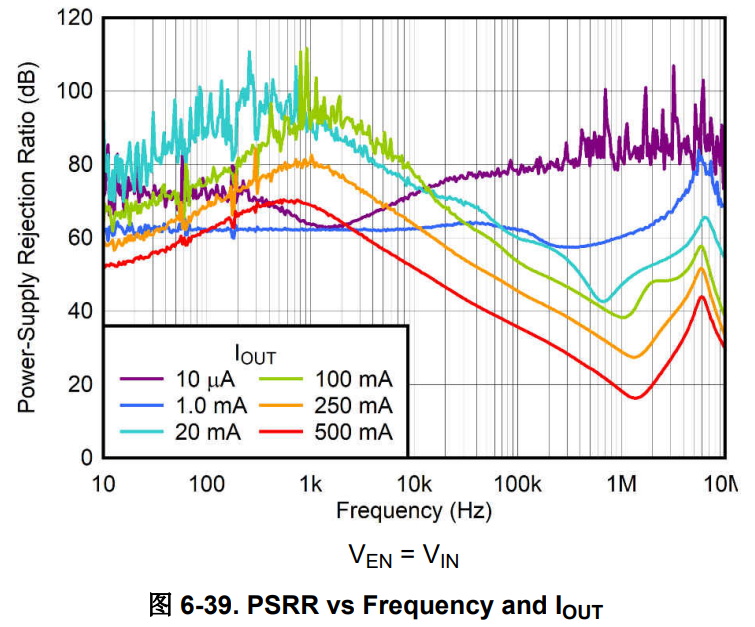

下面的图片中都有频率的指标，可以看出随着频率升高，PSRR整体是下降趋势的，会在某个频率范围翘起来是因为Cout的影响。

2.2、Cout

不同Cout值会影响PSRR改善的频点。

 也可以从微盟ME6212 Datasheet上的图片，明显可以看到PSRR随着频率升高而有下降趋势的，但是在1MHz附近PSRR却又上升起来了，此时就是Cout起的作用。

知乎上有个问题：LDO 的PSRR为何中间频率最低？，回答说是Cin的缘故，回答是错误的，应该是Cout的原因。

2.3、Iout

输出电流越大，PSRR越差。

 2.4、Headroom Voltage（Vin - Vout）

Vin - Vout差值越大，PSRR越好。

3、如何测量PSRR

【技术帖】你应该认识的PSRR——从定义到测量 - 知乎

利用Omicorn公司的Bode100环路分析仪和台湾Picotest公司的注入器J2120A，便可以很轻松的测试PSRR。
