Houdini地形与流体解算(模拟泥石流)

2022-04-23 06:29:00 【Allen7474】

Houdini地形与流体解算(模拟泥石流)

效果展示：

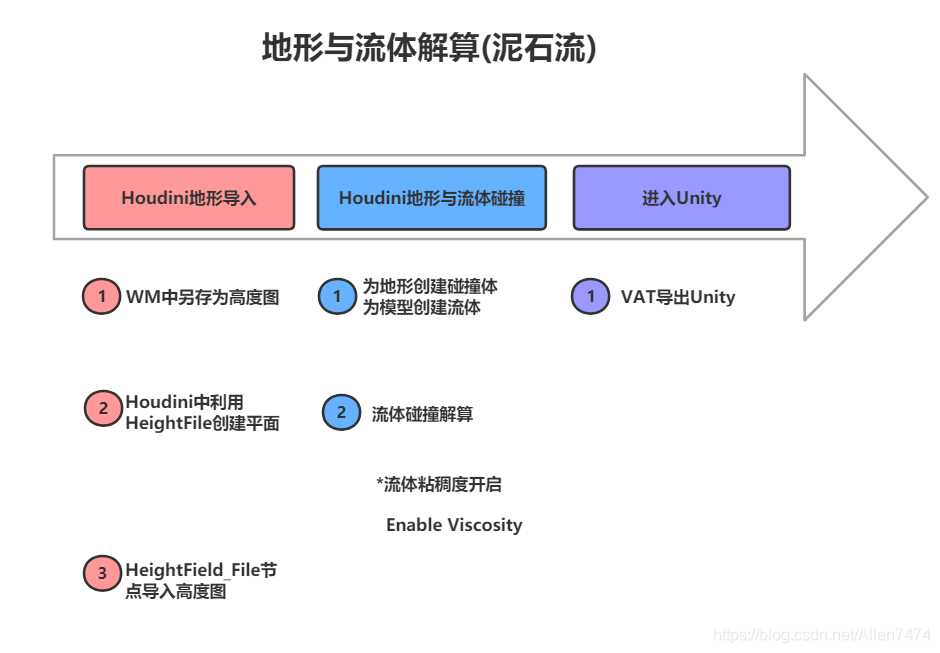

一、思维导图笔记

二、Houdini地形导入：

  • World Machine另存高度图：

1、双击Hight Output 节点出现细节设定窗口，对路径，格式，进行设定后，单机"Write to Disk"进行高度图生成。

  • Houdini利用HeightFile创建平面：

1、创建平面白板。

  • HeightField_File节点导入高度图：

1、创建可外部加载黑白高度图的节点。

2、001>>设定图像黑白高度图的路径，002>>设定加载进图片性质方式(这里选择Height高度)。两者的区别是Mask遮罩选择，Height高度显示地形。

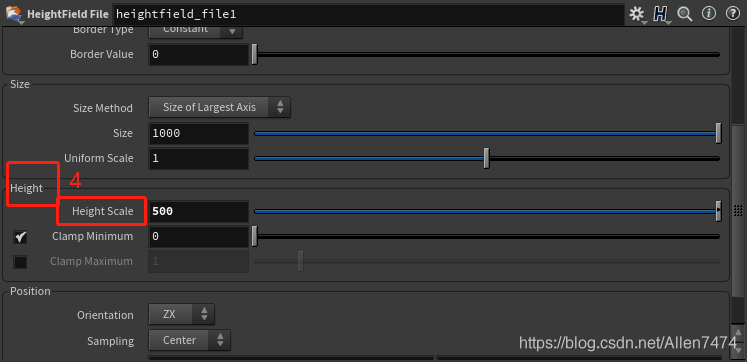

3、设定Height的高度，默认导入时数值非常小，地形几乎看不到，这里我们就在此栏目中设定500的高度值，与WM一致。

三、Houdini地形与流体解算：

  • 为地形创建碰撞体，创建流体：

1、为对象创建刚体，和流体。

  • 流体粘稠度开启：

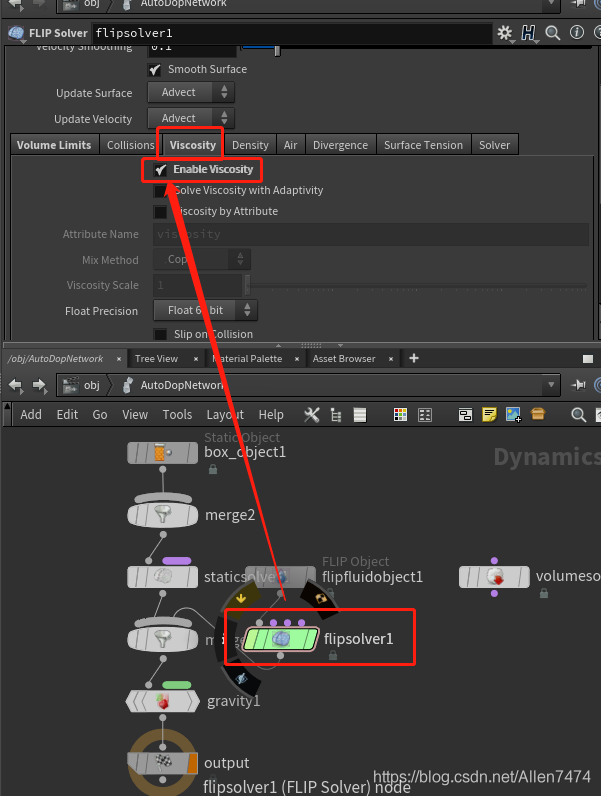

1、在添加好流体类型之后，进入AutoDopNetWork节点内，选择流体"大脑"图标节点，勾选 Enable Visicosity。

2、在勾选Enable Visicosity情况下，选择Flipfluidobject（单独流体粒子）进行Viscosity(粘稠度)进行设定即可。

  • 流体碰撞解算：

1、创建好后，控制帧数，进行解算。

四、进入Unity观察：

  • VAT导出到Unity：

1、进入Out分流中，创建VAT节点，并且设置相应参数，最后进行解算。

（此环节VAT导入导出请参见Houdini流体＞＞粒子流体导出到unity笔记）

参考资料：

https://www.youtube.com/watch?v=mTQOHGW_T5Y

2、导出正常后，设定VAT图并将材质VAT图指定，观察效果。
