实验一 CPU指令运算器设计

• 实验目的

1. 掌握QuartusII等实验工具的输入、综合、仿真、下载的使用方法
2. 掌握DE2开发版的器件功能特性和使用方法
3. 掌握Verilog HDL组合逻辑系统设计的主要方法和技术
4. 掌握并应用设计的方法和流程

• 预习要求

1. 了解QuartusII等管教分配、下载的方法和流程
2. 了解开发板输入、输出显示资源的工作特性
3. 了解开发板设计、开发和测试的方法和流程

• 实验要求

设计一个简单的CPU指令运算器，指令格式如下。

操作类型1

操作数1

操作类型2

操作数3

操作数4

完成的具体功能定义如下：

1. 操作类型1：将操作数1作为一个无符号二进制数，在七段管以十进制显示二进制序列等效值。
2. 操作类型2：实现操作数3、操作数4之间相加、减、乘的操作，在七段管以十/十六进制进制显示操作数和结果。操作数3和4为BCD码表示的2位十进制数（表示的值为00-99）。

注意：

1. 操作类型2中，减法逻辑中出现负数，则显示“-”，正数可以不显示符号
2. 操作类型2中，加、减、乘操作数和结果都用十进制显示，可以在七段管上进行循环显示来实现。
3. 注意操作数3、4以BCD码输入，超过9的BCD码输出处理问题。
4. 尝试加法运算采用流水线方式实现。注意有效位数。
5. 如果感觉七段管显示能力弱，可以查询LCD1602的控制模块代码，采用LCD显示。

1.先把板子插到电脑上（黑线电源，白线电脑）

2.在开始设置板子内，选择Cyclone IV E，随后下方电压选择1.2V的即可

3.完成板子的配置后，输入主文件代码：

module zhiling(key,x2,x3,Hex0,Hex1,Hex2,Hex3,Hex4,Hex5,Hex6,Hex7,x);
input [7:0] x2,x3;
input key;
reg[7:0] x1;
input [1:0] x;//表示七段管的显示模式
output reg[6:0] Hex0,Hex1,Hex2,Hex3,Hex4,Hex5,Hex6,Hex7;
reg[11:0] add;
reg[7:0] sub;
reg[13:0] mul;
wire[7:0] n3,n2;
integer flag;//符号标志位
//加法变量
reg cout1,cout2;
reg [6:0] fh;
reg [3:0] low,low0,mid,mid0;
reg [3:0] a1,a2,a3,a4;//乘法各位表达
reg [3:0] t1,t2,t3;//x1的值
reg [3:0] s1,s2;
assign n2=x2[7:4]*10+x2[3:0];
assign n3=x3[7:4]*10+x3[3:0];
always@(*)
begin
   if(key==1)
	begin
   x1=x2;
   t1=x1%4'b1010;
	t2=x1/4'b1010%4'b1010;
	t3=x1/4'b1010/4'b1010;
	end
end
//加法,二级流水线方式
always@(*)
begin
{cout1,low0}=x2[3:0]+x3[3:0];
if(cout1==1) begin low=low0+4'b0110; end
else if(low0>9&&cout1==0) begin {cout1,low}=low0+4'b0110;end
else begin low=low0;cout1=0;end
end

always@(*)
begin
{cout2,mid0}=x2[7:4]+x3[7:4]+cout1;
if(cout2==1) begin mid=mid0+4'b0110; end
else if(mid0>9&&cout2==0) begin {cout2,mid}=mid0+4'b0110;end
else begin mid=mid0;cout2=0;end
add={cout2,mid,low};
end
//减法
always@(*)
begin
flag=0;
if(n2>=n3) sub=n2-n3;
else begin flag=1;sub=n3-n2;end
fh=(flag==1)?7'b0111111:7'b1111111;
   s1=sub%4'b1010;
	s2=sub/4'b1010;
end
//乘法
always@(*)
begin
   mul=n2*n3;
   a1=mul%4'b1010;
	a2=mul/4'b1010%4'b1010;
	a3=mul/4'b1010/4'b1010%4'b1010;
	a4=mul/4'b1010/4'b1010/4'b1010;
end

always@(x)
begin
case(x)
2'b00:begin {Hex2,Hex1,Hex0}={show(t3),show(t2),show(t1)};Hex3=7'b1111111;Hex4=7'b1111111;Hex5=7'b1111111;Hex6=7'b1111111;Hex7=7'b1111111;end
2'b01:begin {Hex7,Hex6}={show(x2[7:4]),show(x2[3:0])};{Hex5,Hex4}={show(x3[7:4]),show(x3[3:0])};
				{Hex2,Hex1,Hex0}={show(add[11:8]),show(add[7:4]),show(add[3:0])};Hex3=7'b1111111;  end
2'b10:begin {Hex7,Hex6}={show(x2[7:4]),show(x2[3:0])};{Hex5,Hex4}={show(x3[7:4]),show(x3[3:0])};
				{Hex2,Hex1,Hex0}={fh,show(s2),show(s1)};Hex3=7'b1111111;  end
2'b11:begin {Hex7,Hex6}={show(x2[7:4]),show(x2[3:0])};{Hex5,Hex4}={show(x3[7:4]),show(x3[3:0])};
				{Hex3,Hex2,Hex1,Hex0}={show(a4),show(a3),show(a2),show(a1)};  end
endcase
end

function [6:0]show;
   input[3:0] a0;
	reg[6:0] b;
	begin
	case(a0)
  4'd0:b=7'b1000000;
  4'd1:b=7'b1111001;
  4'd2:b=7'b0100100;
  4'd3:b=7'b0110000;
  4'd4:b=7'b0011001;
  4'd5:b=7'b0010010;
  4'd6:b=7'b0000010;
  4'd7:b=7'b1111000;
  4'd8:b=7'b0000000;
  4'd9:b=7'b0011000;
default:b=7'b1111111;
	endcase
	show=b;
	end
	endfunction
endmodule

4.点击import assignment

5.导入管脚分配，实验一的数据集下载链接：

fpga硬件实验一CPU指令运算器设计管脚配置-数据集文档类资源-CSDN下载

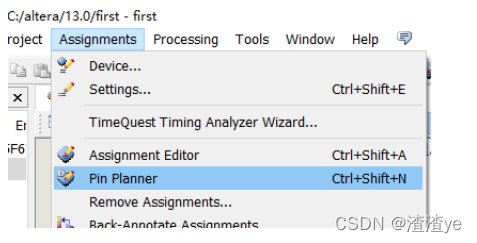

6.随后打开 Pin Planner，查看管脚是否连接正常

7.first模块定义的接口和管脚分配文件对应。导入管脚分配文件后，查看 pin planner 中管脚连接情况。如果出现空白行，说明管脚文件出错，需要修改，重新导入。（已测试过，若用上述链接导入管脚，可正常运行，这一步可省略）

8.若修改管脚分配文件，需要将原来导入的管脚文件移除，remove assignments。重新打开 pin planer 会发现连接清楚，所有行都变为无色。（已测试过，若用上述链接导入管脚，可正常运行，这一步可省略）

 9.正确导入管脚分配表，无错误后。重新综合整个工程

10.综合完毕，无错误后。连接好开发板，开启电源，准备下载。

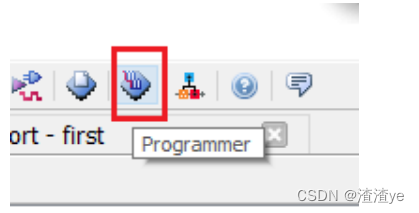

在 programmer 窗口，可能如框中显示 no hardware，没有硬件。点击 hardware setup 功能。 弹出 hardware setup 窗口，添加硬件。

11.若没有USB驱动，则需要手动更新驱动

右击“我的电脑”图标，选择“管理”

12.选择“手动搜索”，进入Quartus prime安装目录文件，找到“USB”

13.两个“USB”任选一个即可（到时候在硬件115板的插口上选一个插就行）

14.安装完成后，即可

15. 完成驱动更新后，再次点击Programmer 窗口，点击 hardware setup 功能。 弹出 hardware setup 窗口，添加硬件

16.配置完成后直接点击Start即可

随后开始硬件测试，实验一是CPU指令运算器，加减乘的运算

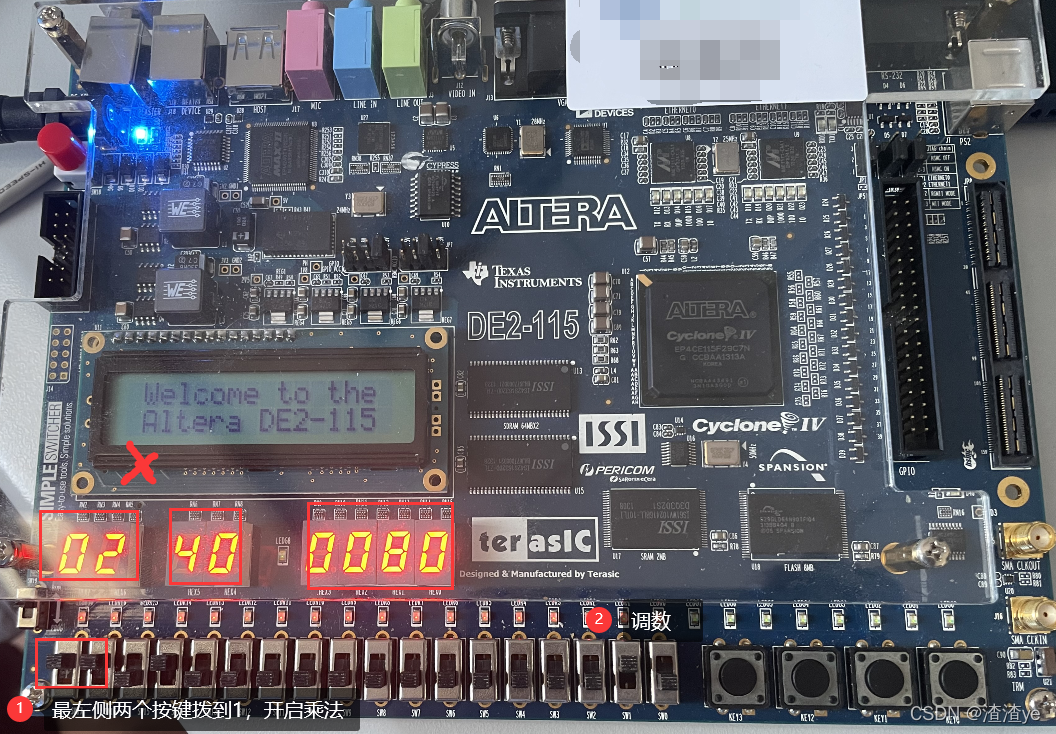

乘法：

加法：

减法：
