OSPF实验

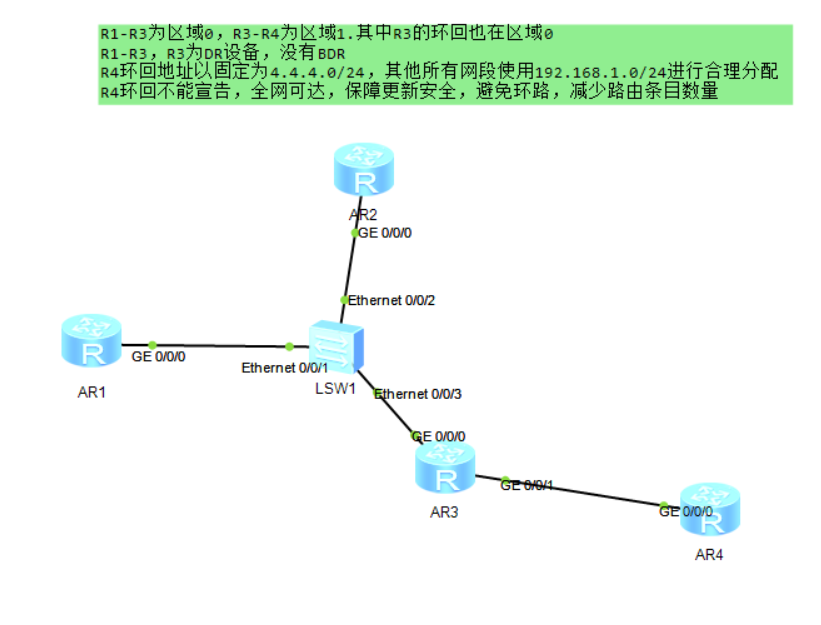

实验如下

1.首先进行网段划分

所给网段为192.168.1.0/24，有两个区域所以我们划分两个网段

192.168.1.0/25 和 192.168.1.128/25

192.168.1.0/25用于区域0，再进行划分，三个环回和一个MA骨干

划分为：192.168.1.0/27 192.168.1.32/27 192.168.1.64/27 192.168.1.96/27

192.168.1.0/27 用于骨干再进行划分：

192.168.1.0/29 192.168.1.8/29 192.168.1.16/29 192.168.1.24/29

其余三个分别用于R1,R2,R3的环回

同理192.168.1.128/25用于区域1

划分为：192.168.1.128/27 192.168.1.160/27 192.168.1.192/27 192.168.1.224/27

其中192.168.1.128/27用于骨干

其余备用

2.配置IP与环回

根据以上划分的网段将R1,R2,R3,R4的环回与接口IP地址配上

区域0：

区域1：

（R3 R4之间可以看成点到点所以可以划分为192.168.1.129/30和192.168.1.130/30）

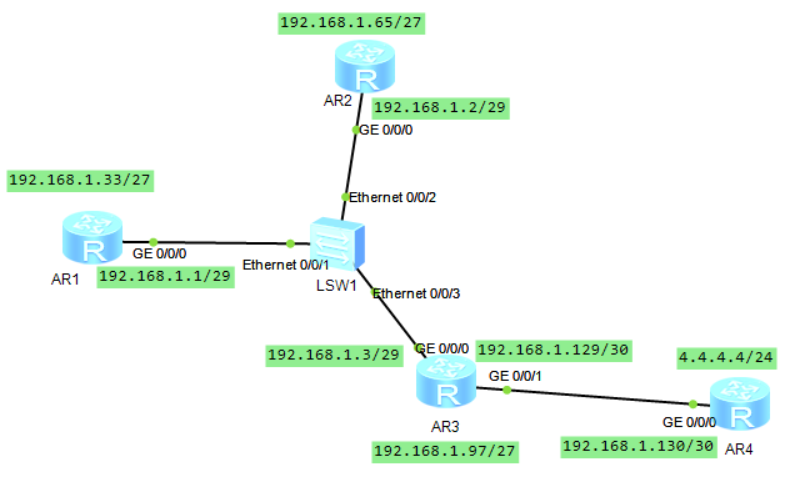

配置完成后如图

配置完成后在个区域之间ping一下，通了说明配置完成

3.启动OSPF协议

区域0

R1：

开启ospf协议+进程号+RID

因为R1上只有环回192.168.1.33/27和接口192.168.1.1/29要宣告，所以汇总为192.168.1.0 注意：这里的不是掩码是反掩码！

R2：同上

R3:

R3中有一个接口试属于区域1的所有宣告的时候选择固定宣告不汇总

区域1

R3:

退出区域0进入区域1宣告R3另一个接口

R4:同之前

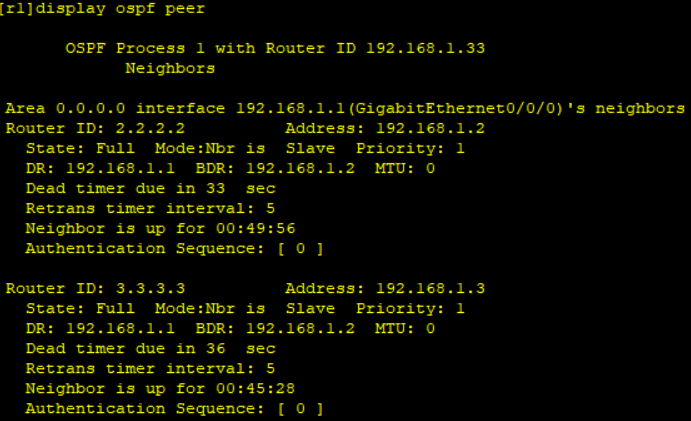

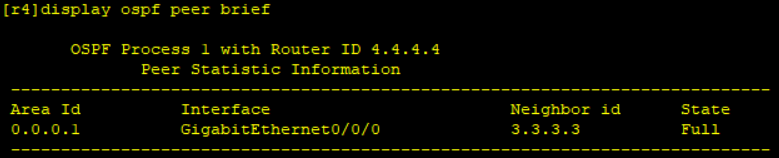

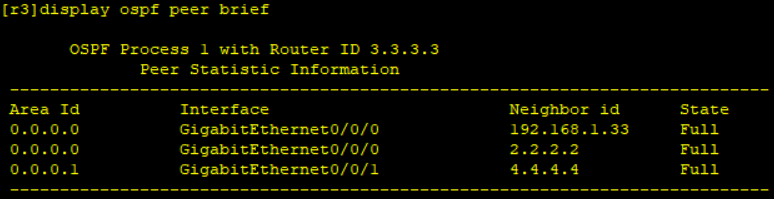

在ospf配置完成之后最好查看一下邻居表以R3为例

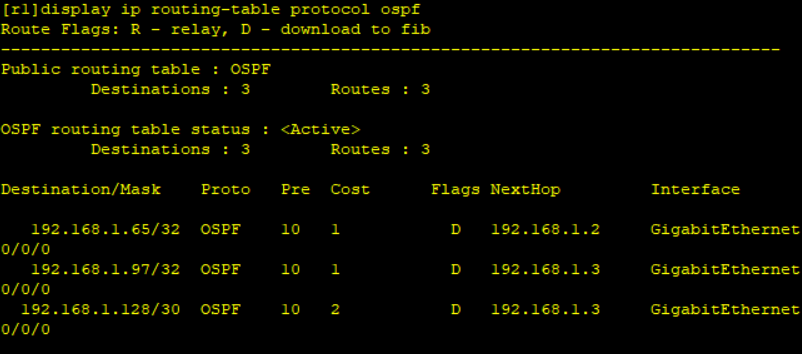

此时R3与R1R2R4均为邻接关系，再看看R1的路由表

路由都学到了。

4.DR选举

因为配置的顺序优先级相同的情况下R1成为了DR，R2成为了BDR。所以R3要当上DR就需要将优先级调大或者将R1R2优先级调小，要想没有BDR，所以R1 R2就需要放弃选举将优先级调为0

进入参选接口将优先级调为0

这时R3已经成为DR且没有BDR

5.全网可达

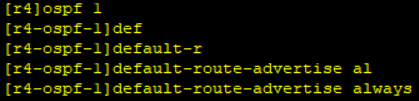

R4相当于是边界路由器，所以需要发一条缺省路由给其他路由

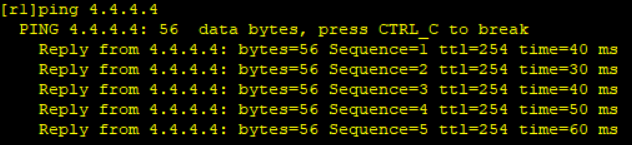

这个时候其他路由上就有一条缺省路由，R1就可以ping同4.4.4.4了

6.保障更新安全（认证）

区域0

 所有路由都需要进行认证，没有认证的就会断开关系（注：编号和密钥必须一样）

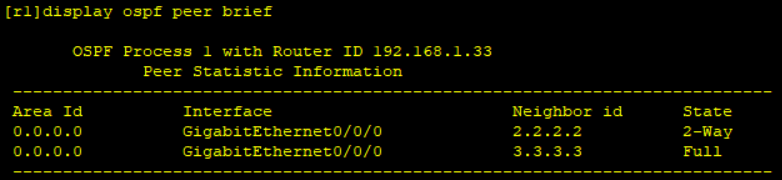

 因为R1R2优先级调为0所以他们之间状态只能是2way

区域1

区域1同上

7.减少路由条目

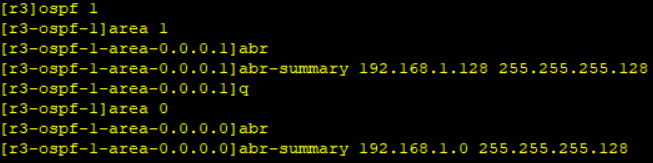

ospf中区域与区域之间才能进行路由条目传递，所以要在区域中汇总

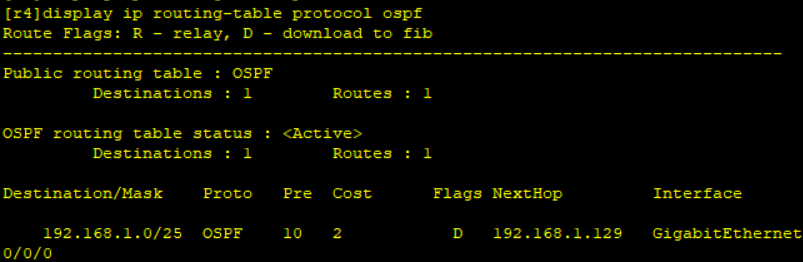

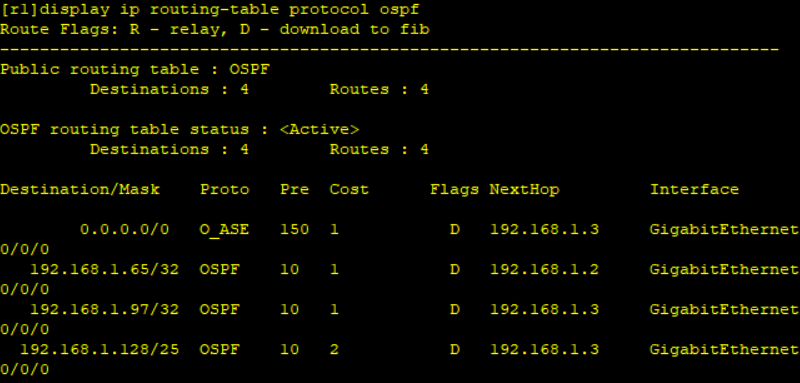

 从R1R4的路由表中可以看到汇总成功，但是为了避路由黑洞还要一个空接口

 当两边的空接口建立完毕后这次实验就完成了。
