【Android安全】Binder解析

参考：https://zhuanlan.zhihu.com/p/35519585

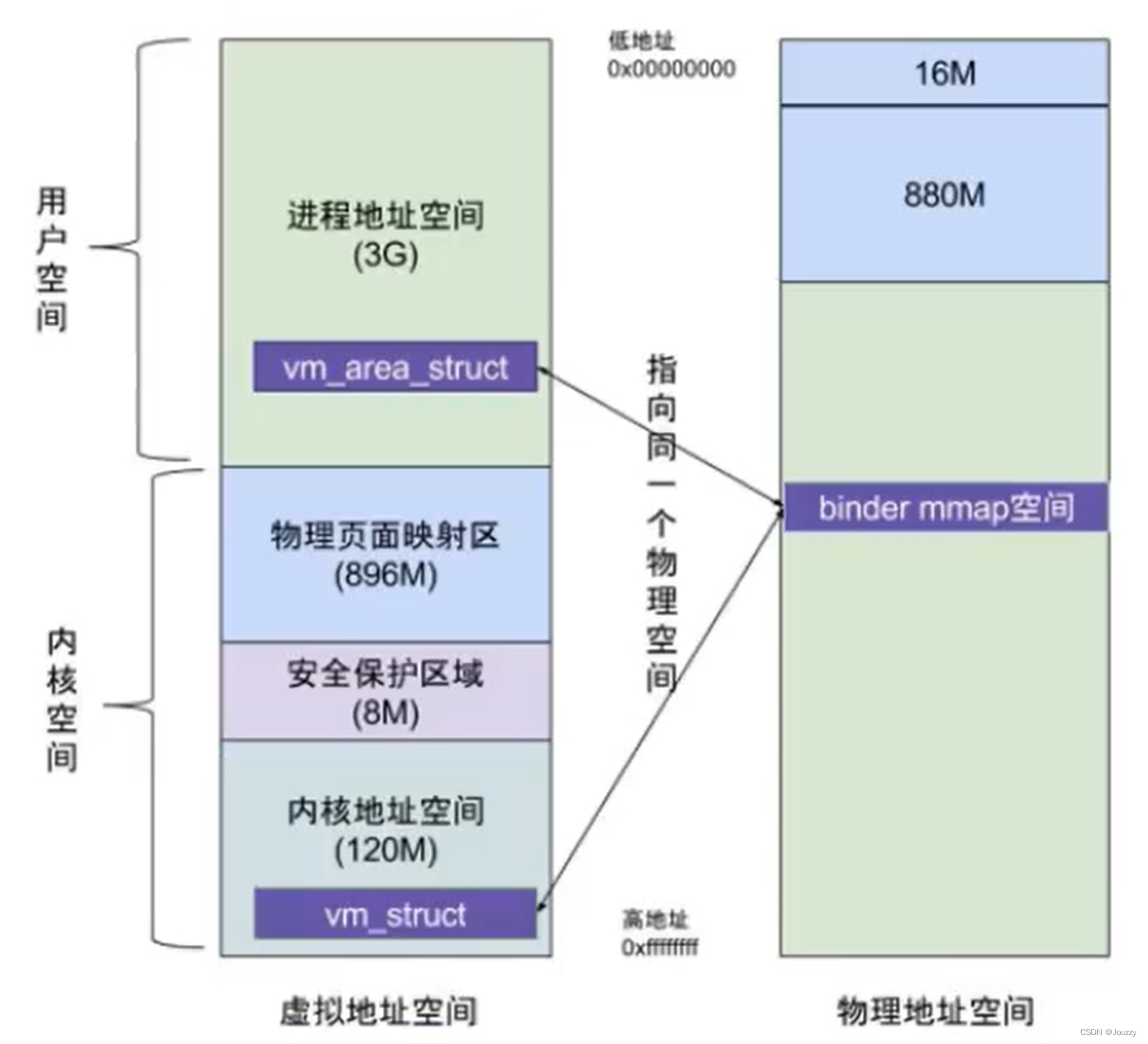

Binder一次copy的原理

相比于其他IPC机制

相比于其他IPC机制（Socket、共享内存）：
相比于Socket（以及管道、信号量等），Binder少了一个copy（少了copy_to_user），因此更快
相比于共享内存，无需实现复杂的访问控制策略（锁）

Binder代理机制

当 A 进程想要获取 B 进程中的 object 时，驱动并不会真的把 object 返回给 A，而是返回了一个跟 object 看起来一模一样的代理对象Proxy，这个 Proxy 具有和 object 一摸一样的方法，但是这些方法并没有 B 进程中 object 对象那些方法的能力，这些方法只需要把把请求参数交给驱动即可。对于 A 进程（client）来说和直接调用 object 中的方法是一样的。

当 Binder 驱动接收到 A 进程的消息后，发现这是个 Proxy 就去查询自己维护的表单，一查发现这是 B 进程 object 的代理对象。于是就会去通知 B 进程调用 object 的方法，并要求 B 进程把返回结果发给自己。当驱动拿到 B 进程的返回结果后就会转发给 A 进程，一次通信就完成了。

Java层Binder的各个类和接口

• IBinder : 是一个接口。只要类实现了这个接口，类的对象就能跨进程传输。下文简称IBinder接口的实现类的对象 为 IBinder对象
  客户端调用bindService方法，接收服务端传递来的IBinder对象，存为IBinder对象serviceConnection

  intent.setAction("com.baronzhang.ipc.server");
  bindService(intent, serviceConnection, Context.BIND_AUTO_CREATE);


• IInterface : 是一个接口，代表Server 提供给Client的方法的集合

• Binder : 一个类，实现了 IBinder 接口，Binder类对象应该出现在Server端

• BookManager：Server端定义的接口，继承IInterface接口；定义Server端提供的功能，但不实现功能
  其中功能方法的实现，在Server端新建的Stub对象中

• Stub：AIDL生成的类，实现BookManager接口，继承Binder类

  客户端和服务端均可调用Stub类的方法

  Server端 在新建的Stub对象中，实现提供给Client端的功能方法

  private final Stub bookManager = new Stub() {
        …………}


  Client端 调用Stub类的静态方法asInterface，将Server端传递来的IBinder对象转换为Proxy对象

  private ServiceConnection serviceConnection = new ServiceConnection() {

          @Override
          public void onServiceConnected(ComponentName name, IBinder service) {

          ……
  		bookManager = Stub.asInterface(service);
          ……
  		}
  ……
  }


  其实，Proxy类只有两个成员变量：IBinder类对象remote，String类对象DESCRIPTOR（用于让Binder驱动 区分这个Proxy对象对应于哪个Binder Server）

  private static final String DESCRIPTOR = "com.baronzhang.ipc.server.BookManager";
  private IBinder remote;


  所以只用IBinder对象service，就能初始化一个Proxy对象了

  此外，服务端的Stub对象的onTransact()方法，会根据方法编号调用BookManager中的相关方法

• Proxy：Server端定义的类，实现了BookManager接口
  Server端将一个 IBinder的实现类的对象 （下文简称IBinder对象）传递给客户端，客户端利用此IBinder对象，创建Proxy对象类的实例出现在Client端，代表Server端的 Stub对象的代理
  Proxy中实现的方法体，不实际处理任务，而是负责从客户端接收参数，交给服务端；再从服务端获取返回值，交给客户端

Binder、IBinder 和 IInterface 的关系：
参考https://blog.csdn.net/caoshen2014/article/details/99782563

关于AIDL

参考：https://juejin.cn/post/6844903496882323464

AIDL：Android Interface Define Language
AIDL代码遵循Java语法
AIDL代码存放在AIDLmodule中的.aidl文件里，需要经过AS的编译，才能转换为Java代码

Java层Binder实例代码分析

完整代码在：https://link.zhihu.com/?target=https%3A//github.com/BaronZ88/HelloBinder

IInterface : 是一个接口，代表Server 提供给Client的方法的集合

Binder : 一个类，实现了 IBinder 接口，Binder类对象应该出现在Server端

BookManager：Server端定义的接口，继承IInterface接口；定义Server端提供的功能，但不实现功能；
具体功能方法的实现，在Server端新建的Stub对象中


Stub：AIDL生成的类，实现BookManager接口，继承Binder类

客户端和服务端均可调用Stub类的方法。

Server端 在新建的Stub对象中，实现提供给Client端的功能方法

private final Stub bookManager = new Stub() {
    …………}

Client端 调用Stub类的静态方法asInterface，将Server端传递来的IBinder对象转换为Proxy对象

private ServiceConnection serviceConnection = new ServiceConnection() {

        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {

        ……
		bookManager = Stub.asInterface(service);
        ……
		}
……
}

其实，Proxy类只有两个成员变量：IBinder类对象remote，String类对象DESCRIPTOR（用于让Binder驱动 区分这个Proxy对象对应于哪个Binder Server）
所以只用IBinder对象service，就能初始化一个Proxy对象了

private static final String DESCRIPTOR = "com.baronzhang.ipc.server.BookManager";
private IBinder remote;

Proxy：Server端定义的类，实现了BookManager接口

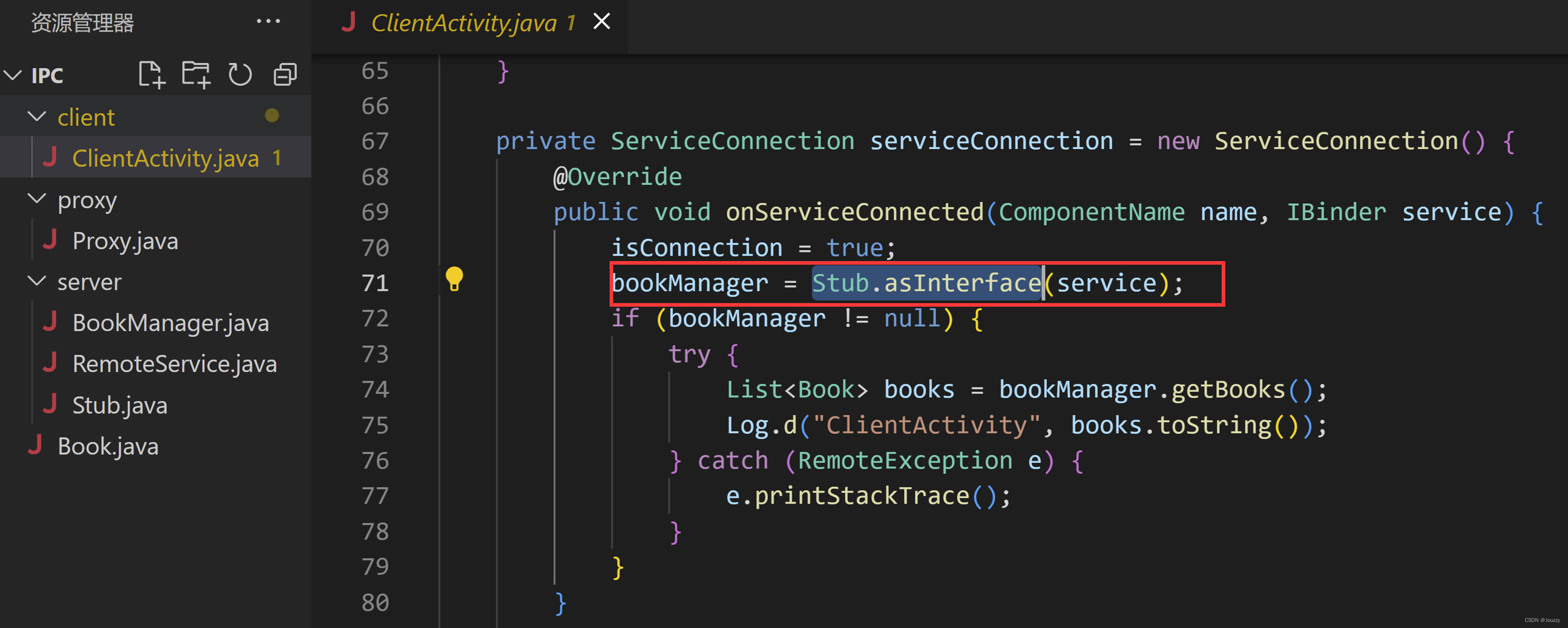

Server端将一个 IBinder的实现类的对象 （下文简称IBinder对象）传递给客户端，客户端利用此IBinder对象，通过Stub.asInterface，创建Proxy对象：

类的实例出现在Client端，代表Server端的 Stub对象的代理

关于asInterface函数：

Proxy中实现的方法体，不实际处理任务，而是负责从客户端接收参数，交给服务端；再从服务端获取返回值，交给客户端

Stub类中，会对BookManager中的方法进行编号：

Proxy中调用transact进行分配：
private IBinder remote;
remote.transact(Stub.TRANSAVTION_getBooks, data, reply, 0);

最终调用到Stub的onTransact函数：

Native层Binder实现

参考：https://blog.csdn.net/a372048518/article/details/75020240

鸡生蛋问题

参考https://www.jianshu.com/p/062a6e4f5cbe
ServiceManager和Binder驱动属于两个不同的进程，它们是为Client和Server之间的进程间通信服务的，也就是说Client和Server之间的进程间通信依赖ServiceManager和Binder驱动之间的进程间通信，这就像是：“蛋生鸡，鸡生蛋，但第一个蛋得通过一只鸡孵出来”。Binder机制是如何创造第一只下蛋的鸡呢？

当Android系统启动后，会创建一个名称为servicemanager的进程，这个进程通过一个约定的命令BINDERSETCONTEXT_MGR向Binder驱动注册，申请成为ServiceManager，Binder驱动会自动为ServiceManager创建一个Binder实体（第一只下蛋的鸡）；
并且这个Binder实体的引用在所有的Client中都为0，也就说各个Client通过这个0号引用就可以和ServiceManager进行通信。Server通过0号引用向ServiceManager进行注册，Client通过0号引用就可以获取到要通信的Server的Binder引用。
