网络配置——静态路由内网以及外网连接

 如图，拓扑图中，pc7作为外网运营商，已提前手动部署ip地址

那么我们需要做的就是开机，路由接口配ip以及给pc下发ip最后nexthop静态配置

 由于过程过于繁琐就只演示一个路由器以及一个路由的下发ip，这里选个接口比较多的AR1和AR5

，代码如下：

[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]ip address 16.1.1.2 24
[r1]interface g0/0/1
[r1-GigabitEthernet0/0/1]ip address 12.1.1.1 24
[r1]interface g0/0/2
[r1-GigabitEthernet0/0/2]ip address 21.1.1.1 24
[r1]interface g4/0/0
[r1-GigabitEthernet4/0/0]ip address 13.1.1.1 24

[r5]ip pool 5
[r5-ip-pool-5]network 192.168.1.0 mask 255.255.255.0
[r5-ip-pool-5]gateway-list 192.168.1.1
[r5-ip-pool-5]dns-list 8.8.8.8
[r5]interface g0/0/1
[r5-GigabitEthernet0/0/1]dhcp select global


[r5]ip pool 55
[r5-ip-pool-55]network 192.168.2.0 mask 255.255.255.0
[r5-ip-pool-55]gateway-list 192.168.2.1
[r5-ip-pool-55]dns-list 8.8.8.8
[r5]interface g0/0/2
[r5-GigabitEthernet0/0/2]dhcp select global

在此，r5已提前做好接口配置，需要特别说明的是由于r5的特殊性，我们配置过程中使用了路由汇总的方法。

接下来，就使用静态下一跳写法实现内网全通，还是因为过程太繁琐就演示一个r6

吧，顺便吧写法也附在下面，代码如下：

ip route-static 未知网段 未知网段子网掩码 下一跳ip地址

[r6]ip route-static 12.1.1.0 24 16.1.1.2
[r6]ip route-static 21.1.1.0 24 16.1.1.2
[r6]ip route-static 13.1.1.0 24 16.1.1.2
[r6]ip route-static 24.1.1.0 24 16.1.1.2
[r6]ip route-static 34.1.1.0 24 16.1.1.2
[r6]ip route-static 43.1.1.0 24 16.1.1.2
[r6]ip route-static 45.1.1.0 24 16.1.1.2
[r6]ip route-static 192.168.0.0 22 16.1.1.2

[r6]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 22       Routes : 22

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       12.1.1.0/24  Static  60   0          RD   16.1.1.2        GigabitEthernet
0/0/0
       13.1.1.0/24  Static  60   0          RD   16.1.1.2        GigabitEthernet
0/0/0
       16.1.1.0/24  Direct  0    0           D   16.1.1.1        GigabitEthernet
0/0/0
       16.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
     16.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
       21.1.1.0/24  Static  60   0          RD   16.1.1.2        GigabitEthernet
0/0/0
       24.1.1.0/24  Static  60   0          RD   16.1.1.2        GigabitEthernet
0/0/0
       34.1.1.0/24  Static  60   0          RD   16.1.1.2        GigabitEthernet
0/0/0
       43.1.1.0/24  Static  60   0          RD   16.1.1.2        GigabitEthernet
0/0/0
       45.1.1.0/24  Static  60   0          RD   16.1.1.2        GigabitEthernet
0/0/0
       67.1.1.0/24  Direct  0    0           D   67.1.1.1        GigabitEthernet
0/0/1
       67.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
     67.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
     172.16.1.0/24  Direct  0    0           D   172.16.1.1      GigabitEthernet
0/0/2
     172.16.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
   172.16.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
    192.168.0.0/22  Static  60   0          RD   16.1.1.2        GigabitEthernet
0/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

 为保证往后配置中不出现问题，还是养好写完就看路由表的习惯。

在r1到r2中，我们有个小要求，pc12访问pc3456时走上面线路，回报时走下面线路。需要将21网段作为备用线路，因此在r1配置时，我们需要用到浮动静态路由，让路由器凭借优先级选择走哪条线路。

[r1]ip route-static 172.16.1.0 24 16.1.1.1
[r1]ip route-static 24.1.1.0 24 12.1.1.2
[r1]ip route-static 24.1.1.0 24 24.1.1.2 preference 61
[r1]ip route-static 45.1.1.0 24 12.1.1.2
[r1]ip route-static 45.1.1.0 24 21.1.1.2 preference 61
[r1]ip route-static 192.168.0.0 22 12.1.1.2
[r1]ip route-static 192.168.0.0 22 21.1.1.22 preference 61

在r3到r4中，我们要做等价路由所以要用到等开销复载均衡。

[r3]ip route-static 172.16.1.0 24 13.1.1.1
[r3]ip route-static 16.1.1.0 24 13.1.1.1
[r3]ip route-static 45.1.1.0 24 34.1.1.2
[r3]ip route-static 45.1.1.0 24 43.1.1.2
[r3]ip route-static 192.168.0.0 22 34.1.1.2
[r3]ip route-static 192.168.0.0 22 43.1.1.2

我们在pc123456之间ping一下，测试一下是否可通（只演示一台）

好的，这样的话内网就已经通了

最后我们来连接外网，给所有路由写一条缺省即可。（还是演示一个）

[r6]ip route-static 0.0.0.0 0 67.1.1.2

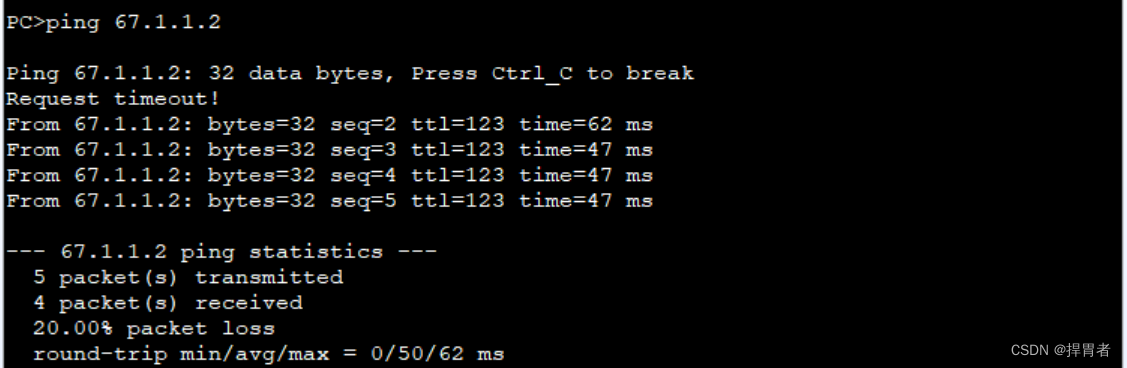

OK，配置完成后，我们ping一下，就ping个最远的吧

非常成功！

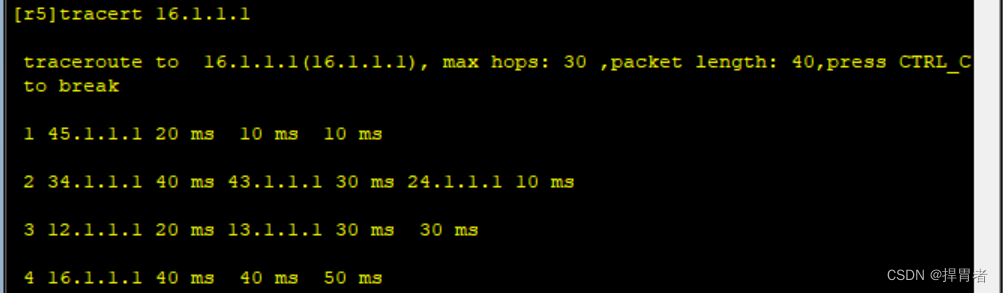

最后看看我们的路线布置：

OK，去的时候走上面，回报的时候走下面，并且备用和等价也部署完成 !

好的，到此所有的部署就完成啦~

但是当中有几个点需要注意一下：

1.在配置缺省路由时，有备用线路（21网段）需要带上优先级

[r2]ip route-static 0.0.0.0 0 21.1.1.1 preference 61

2.配置过程中我们有用到汇总路由，所以需要注意闭环问题，做好防环路由

[r5]ip route-static 192.168.0.0 22 NULL 0

欢迎各位大佬在评论区指正~~~
