应用程序迁移图标识了从基线到目标应用程序组件的应用程序迁移。通过精确地显示需要在迁移阶段之间映射哪些应用程序和接口，它可以更准确地估计迁移成本。

目标是定义当前版本的is和您希望获得的版本之间的轨迹，经过几个阶段。组件部署技术使您能够表示在IS的几个版本中部署的相同组件，并根据上下文以不同的方式进行互连。

UML/BPMN EAP profile

「应用架构」TOGAF建模：应用程序迁移图_python

  • 系统:通常，所有应用程序组件都直接或递归地嵌入到系统中。这通常表示企业的IS。
  • 应用程序:此应用程序组件对应于遗留应用程序、现成产品，或者可以是应用程序组件的组装。
  • 实体应用程序组件:实体组件通常派生自业务实体，负责管理对实体的访问及其完整性。
  • 流程应用程序组件:流程应用程序组件负责业务流程执行。它编排流程的任务。
  • 迁移链接:迁移IS的两个版本之间的元素。这通常在业务实体或应用程序组件之间使用。

Archimate

「应用架构」TOGAF建模：应用程序迁移图_大数据_02

迁移策略分为三个步骤。

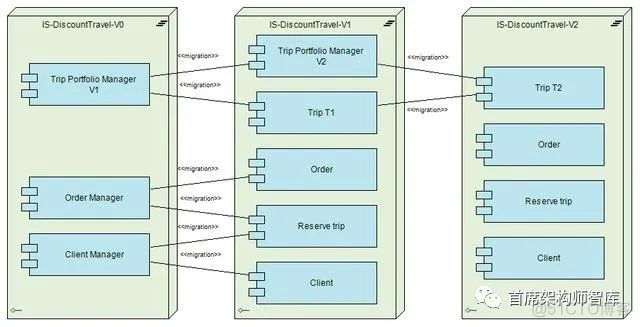

在这个图中，我们看到“Travel”应用程序组件将被开发为三个版本。第一个版本仍将基于TravelPortfolioManagement (legacy)应用程序，而第二个版本将独立工作，可以直接访问存储库。

每个版本的IS都由一个不同的“系统元素”表示，应用程序组件的出现被部署在其中。这允许您显示同一个应用程序组件在多个版本中使用，或者版本N中的一个应用程序组件将迁移到版本N+1中的一个或多个应用程序组件中。
