DXF笔记:文字对齐的研究
2022-08-09 22:01:00 【shanql】

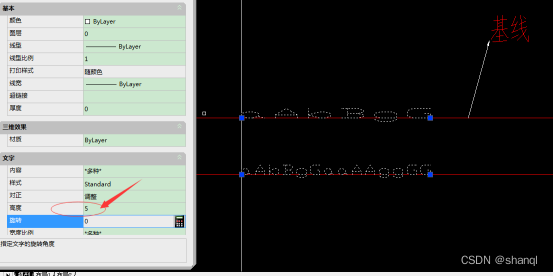

文字基线的概念
AutoCAD文字对齐类型
下表详细说明了组码 72(水平对齐)和组码 73(垂直对齐)。
如果组 72 和/或 73 的值非零,则第一对齐点的值将被忽略,AutoCAD 将根据第二对齐点和文字字符串的长度和高度(应用文字样式之后)计算新值。如果组 72 和 73 的值为零或缺失,第二对齐点将没有意义。
基线对正
对齐:
用户指定起点、末点。字符串被限制在这块区域中,字符宽度随着字符数增长而变小,字符高度由宽度比例计算出。所以最终的结果是,字符串越长,字符越矮。
调整:
用户指定起点、末点、调试。字符串被限制在这块区域中,字符高度固定,宽度动态求出(大概是区域长度/字符个数)。所以最终的结果是,字符串越长,字符宽度越小,高度不变。
中心:
基线的中心点对齐,文字插入点在中心
中间:
文字插入点在中间。
水平方向在基线的中点,垂直方向在高度的中点。 中间对齐的文字不保持在基线上。
“中间”选项与“正中”选项不同,“中间”选项使用的中点是所有文字包括下行文字在内的中点, 而“正中”选项使用大写字母高度的中点。
左:
文字插入点在左边。
用户输入基线上点,文字高度,旋转角度。
由用户给出的点指定的基线上左对正文字。
右:
文字插入点在右边
用户输入基线上点,文字高度,旋转角度。
由用户给出的点指定的基线上右对正文字。
非基线对齐
左上、中上、右上
左中、正中、右中
说明:“正中”选项与“中间”选项不同,“正中”选项使用大写字母高度的中点, 而“中间”选项使用的中点是所有文字包括下行文字在内的中点。
左下、中下、右下
Autocad中有点奇怪
