OSPF实验

要求：
1.如图连接，合理规划IP地址，所有路由器各自创建一个loopback接口
2.R1再创建三个接口IP地址为201.1.1.1/24、201.1.2.1/24、201.1.3.1/24
R5再创建三个接口IP地址为202.1.1.1/24、202.1.2.1/24、202.1.3.1/24
R7再创建三个接口IP地址为203.1.1.1/24、203.1.2.1/24、203.1.3.1/24
3.如图运行路由协议
R1 -R2 -R3之间使用MGRE网络，为hub-spoke 网络结构，R1为hub端 ，
部署OSPF网络,MGRE修改为BMA网络类型
4.area 1 区域不得出现4.5类LSA
5.其他区域优先通过R3访问R1 三个环回接口
6.尽量减少路由条目数量
7.area 1 区域增加安全性
8.全网可达

1.R1-R7合理配置IP地址
[r1]int lo0
[r1-LoopBack0]ip add 1.1.1.1 24
[r1-LoopBack0]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 10.1.1.1 24
[r1]int lo1
[r1-LoopBack1]ip add 201.1.1.1 24
[r1-LoopBack1]int lo2
[r1-LoopBack2]ip add 201.1.2.1 24
[r1-LoopBack2]int lo3
[r1-LoopBack3]ip add 201.1.3.1 24

[r2]int lo0
[r2-LoopBack0]ip add 2.2.2.2 24
[r2-LoopBack0]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 10.1.1.2 24
[r2-GigabitEthernet0/0/0]int s4/0/0
[r2-Serial4/0/0]ip add 24.1.1.1 24

[r4]int lo0
[r4-LoopBack0]ip add 4.4.4.4 24
[r4-LoopBack0]int s4/0/0
[r4-Serial4/0/0]ip add 34.1.1.2 24
[r4-Serial4/0/0]int s4/0/1
[r4-Serial4/0/1]ip add 24.1.1.2 24
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip add 46.1.1.1 24

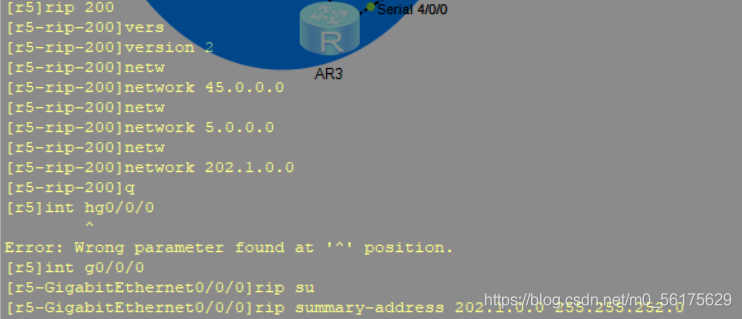

2.R1 R2 R3 R4 R6做OSPF,R4-R5做RIP 200,R6-R7做rip 100


[r2-ospf-1-area-0.0.0.0]network 24.1.1.1 0.0.0.0

[r3]ospf 1 rou
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]netw
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]netw
[r3-ospf-1-area-0.0.0.0]network 10.1.1.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]netw
[r3-ospf-1-area-0.0.0.0]network 34.1.1.1 0.0.0.0

r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]netw
[r6-ospf-1-area-0.0.0.2]network 46.1.1.2 0.0.0.0
[r6-ospf-1-area-0.0.0.2]network 6.6.6.6 0.0.0.0

R5 R7进行路由汇总


3.R1-R3做MGRE，R1为hub端



MGRE修改为BMA网络类型
[r1-Tunnel0/0/0]ospf network-type broadcast

4.R1 R4上做gre
[r1]int tu0/0/1
[r1-Tunnel0/0/1]ip add 200.1.1.1 24
[r1-Tunnel0/0/1]tunnel-protocol gre
[r1-Tunnel0/0/1]source 10.1.1.1
[r1-Tunnel0/0/1]destination 46.1.1.1

之后在R4上进入OSPF 宣告tunnel ip 地址
