Houdini如何解算流体

效果展示：

思维导图式笔记：

一、粒子液体创建

• 粒子液体创建

1、Ctrl+鼠标左键在快捷栏中创建球体，准备为球体添加流体效果。

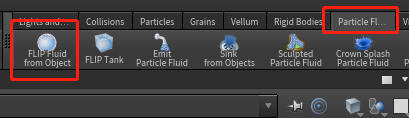

2、Particle Fluids快捷栏中选择<Flip Fluid form OBJ>。(从物体中流出效果)

3、选中对象添加流体后，节点控制窗口会有四个节点可调节，主要调节内容为框选的节点。

• 液体材质修改与显示

1、在右侧材质控制面板中，拖拽材质球到流体上。

2、在左侧工具栏中，点选区域渲染按钮，对流体状态进行预览。

3、这里赋予的材质默认为蓝色，调整为水透明，选择材质球，并取消勾选Enable Diffuse。

4、这时区域渲染就能看到水滴是透明状态了。

二、粒子液体碰撞

• 创建碰撞体StaticObject

1、创建一个Box对象，并调节box大小为4。

2、对Box删除3个面，方便预览，在选择模式下，按4，对面进行删除。

3、删除面后，选择Box，并添加刚体组件<Static Object>组件。



• 碰撞体单面挤出为双面

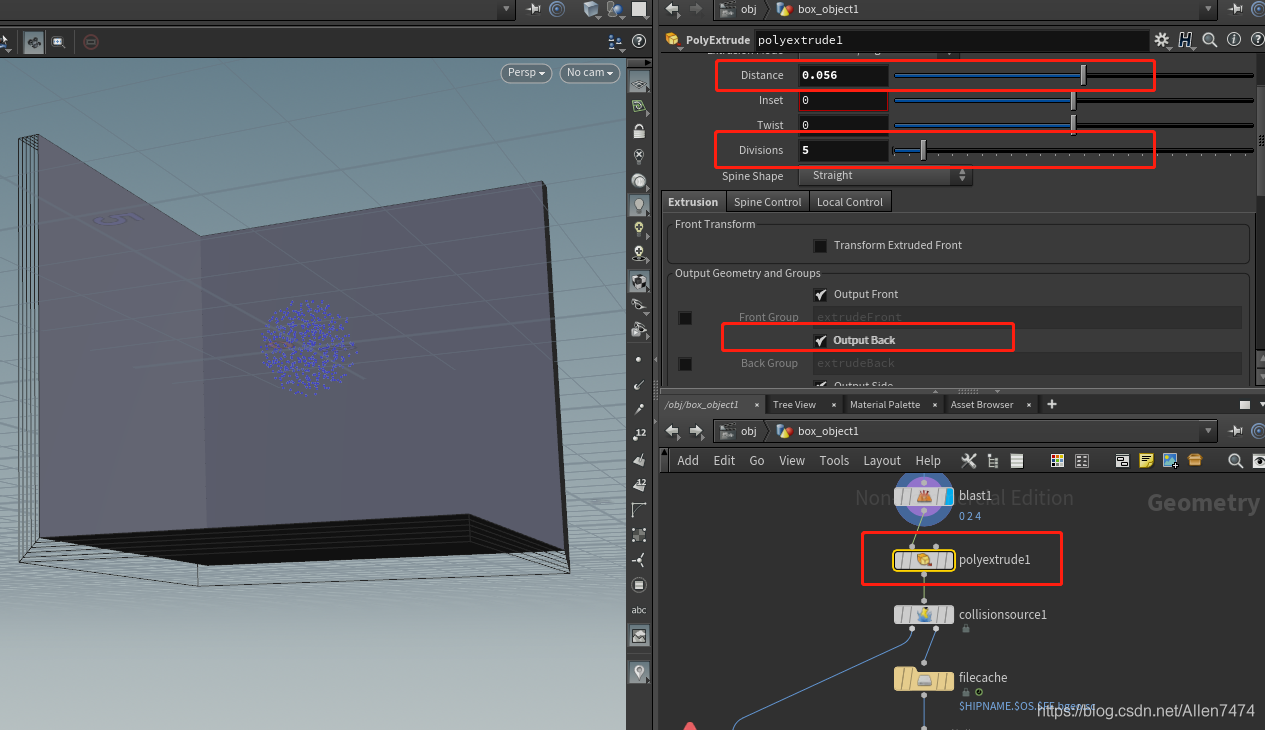

1、添加刚体组建后，双击进入，添加（挤出面节点）polyExtrued.节点，并调节Box厚度和细分。

• 预览碰撞解算

1、为Box添加碰撞范围并且预览范围，勾选Collision Guide 显示碰撞范围，Division Size控制碰撞范围大小(蓝色显示部分为碰撞区域)。

2、这个时候滑动时间条，就会看到，粒子解算已经起到碰撞作用了。

三、解算缓存与渲染输出

• 创建解算缓存

  (将渲染信息，缓存到硬盘中，这样再次打开就不需要重新占用渲染资源，节省很多时间)

1、选择该节点，并进入节点选择Impurt Sphere object1，在细节面板中，选择保存缓存路径和名称。

2、打开(sphere_object1_fluid>>import_sphere_object1)节点，勾选(Save Frame Range)命令，设定渲染保存帧数范围。

3、选择保存路径和名称(命名规则：<名称，帧数，格式>)

(1)、Drop.$F4.bgeo.gz

​

(2)、名称------帧号------默认格式-------压缩文件格式

4、选择完成后，点击Save to Disk开始解算,或Save to Disk inBackground按钮保存缓存信息。

（如没有正常显示进度条或者，File读取不到，则可以进入文件夹删除原缓存，重新解算信息）

• File节点读取缓存路径

1、按Tab键，创建出File节点，并在Geometry File中选择，上面缓存出来的信息，指定到此路径上。

2、勾选Load From Disk 后，再次打开项目，缓存信息就可以被读取了，并且不需要每次都重新解算。

3、设定不渲染范围，节省解算时间和运算量。

（1）、创建Box或任意形状对象

（2）、在窗口快捷栏中点击Sikn From Objects按钮，然后选在流体对象按Enter确认。

（3）、确认生成后，开始解算运行，经过Box范围内的多余流体，就会消失，节省解算资源。

• 创建渲染节点并导出

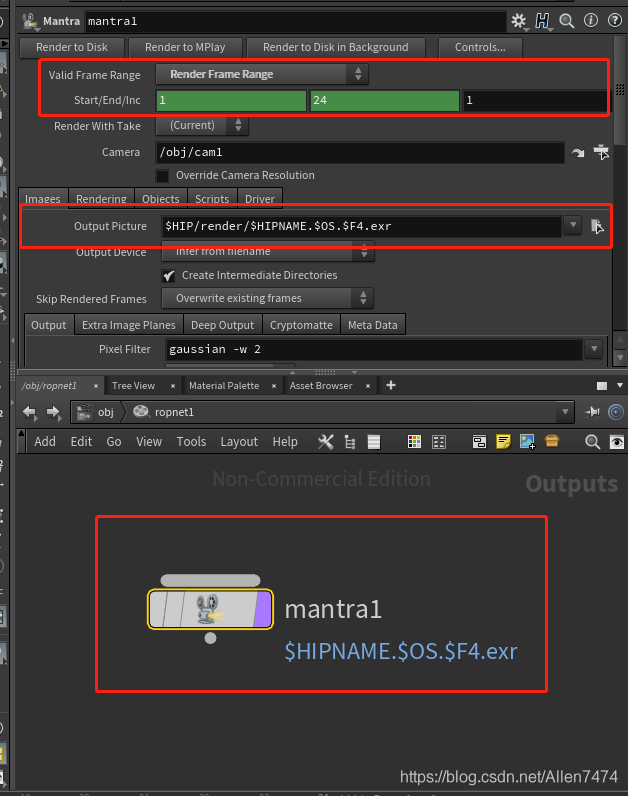

1、创建渲染节点，RPO>>并进入节点创建Mantra节点(截图)

2、Mantra节点可以控制输出格式，路径和帧数等。选择Valid Frame Range ==Render Frame Range命令，并且在Output Picture中设定输出路径和格式名称。

3、       Water04$F4.TGA-----------按照以上格式命名。

             名称---分隔符---图片格式

4、保存后，创建灯光，和灯光，进行渲染。

              在快捷栏中，点选灯光，和镜头，并锁定当前(镜头或灯光)角度进行相机和灯光的位置调节，取消锁定，即可自由观察。

5、角度选定好后，进入RPO中的Mantra1节点中，Render to Disk.开始渲染。

6、接下来坐等输出为序列，并处理即可。（这里的最终目的为进入Unity中使用，所以会有导出部分的分支，敬请期待）。
