qemu虚拟机模拟固件环境搭建

声明：本文主要目的为供自己今后参考

一、准备虚拟机和硬件

（一）安装binwalk和qemu

参考文章一: 通过qemu复现路由器漏洞 （参考部分：安装binwalk）

相关命令：

git clone https://github.com/devttys0/binwalk.git
sudo apt-get install qemu qemu-system qemu-user-static binfmt-support

（二）binwalk提取bin文件

1.安装sasquatch

sudo apt-get install build-essential liblzma-dev liblzo2-dev zlib1g-dev
git clone https://github.com/devttys0/sasquatch.git
cd sasquatch
chmod +x build.sh
./build.sh

上述第一条命令的作用为：安装C/C++编译器、liblzma、liblzo 和 zlib 相关依赖库。

2.提取bin文件（binwalk并不能够提取所有的bin文件，有的bin文件会出错）

参考文章二:CSDN-使用qemu进行路由器环境的虚拟搭建-梵歆

binwalk -Me XXXXX.bin

之后会在当前文件夹得到_XXXXX.bin.extracted_文件，其中的squashfs-root文件就是硬件设备的root文件（这个文件夹就可以理解成目的设备）。

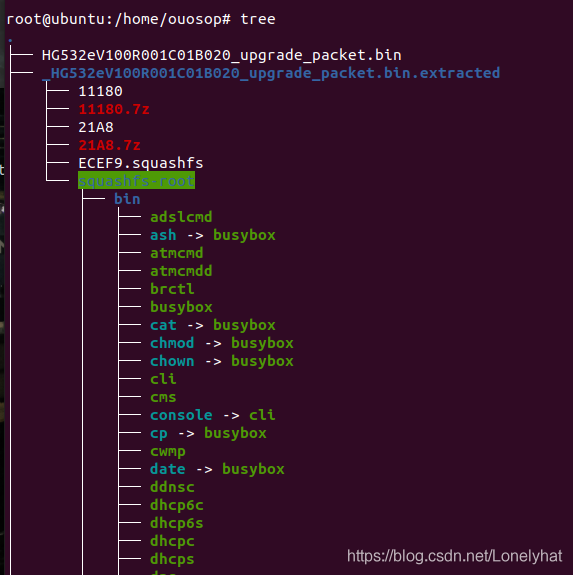

验证一下 输入tree命令，

出现如下的效果图

找squashfs-root中的一个可执行文件用file命令查看下其属性（为后续配置搜集信息）

（解释：一会儿启动虚拟机的命令为qemu-system-mips，该命令分为三部分，上图中如果出现MSB第三个部分就用mips，如果是LSB则用mipsel，如果上图不是MIPS32而是MIPS64，第三个部分为相应的mips64和mipsel64,这表示接下来qemu进行虚拟环境搭建的时候需要选择MIPS的内核，如果不是MIPS而是ARM或其他的，第三个部分为arm或其他的。）

在该网址下载mips内核等两个资源，本次搭建过程使用的是vmlinux-2.6.32-5-4kc-malta和debian_squeeze_mips_standard.qcow2，这两个文件如果接下来过程不放在_XXXXX.bin.extracted_文件的同级目录下，就要放在qemu的一个文件夹底下（好像是qemu/bin）。

二、配置网络、搭建网桥

参考文章三：一步一步PWN路由器之环境搭建 - 先知社区

参考部分：配置网络-方法一

（一）本机创建网桥

建议在当前_XXXXX.bin.extracted_文件夹下创建init.sh文件（sh文件，名字自己起）

放入如下代码：（注意，IP地址需改为自己网络的ip地址）

#!/bin/sh
sudo brctl addbr virbr0
sudo ifconfig virbr0 192.168.1.55/24 up
sudo tunctl -t tap0
sudo ifconfig tap0 192.168.1.56/24 up
sudo brctl addif virbr0 tap0
sudo qemu-system-mips -M malta -kernel vmlinux-2.6.32-5-4kc-malta -hda debian_squeeze_mips_standard.qcow2 -append "root=/dev/sda1 console=tty0"  -netdev tap,id=tapnet,ifname=tap0,script=no -device rtl8139,netdev=tapnet -nographic

保存.sh文件后，在当前文件夹下的终端键入如下命令：

chmod +x init.sh
./init.sh

此代码也可以一行一行键入，不过电脑重启后，网络配置环境会丢失，需要重新键入，而.sh文件直接执行就可以。

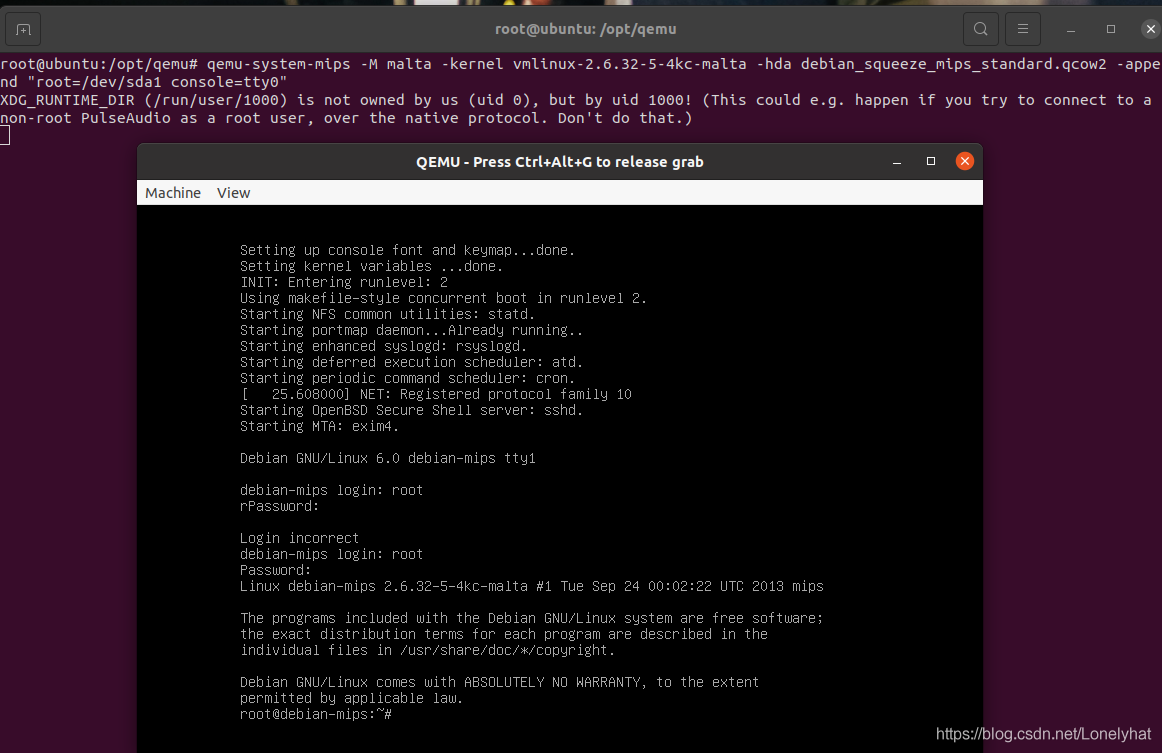

如果最后一行代码不加-nographic就会弹出qemu虚拟机窗口。

（二）虚拟机配置网络

登录root用户，密码为root

在虚拟机里配置ip

ifconfig eth0 192.168.1.57/24 up

此时就应该可以ping通主机。

三、启动路由器

参考文章二:CSDN-使用qemu进行路由器环境的虚拟搭建-梵歆

（一）压缩目标硬件系统文件上传至虚拟机

回到_XXXXX.bin.extracted_文件夹的终端下，键入如下命令：

cd _XXXXX.bin.extracted_
tar -czvf root.tar squashfs-root/
scp root.tar [email protected]:/root/

输入密码：root

建议创建init.sh文件，该文件的作用是完成虚拟机内网络配置及相关文件的挂载，因为重启虚拟机后，原来的网络配置不能保存。（如果想直接通过该文件启动硬件设备相关功能也可以自定义该文件，本次init.sh文件不做涉及），init.sh文件内容及上传至虚拟机的命令如下：

#!/bin/sh
ifconfig eth0 192.168.1.57/24 up
mount -o bind /dev ./squashfs-root/dev
mount -t proc /proc ./squashfs-root/proc/chroot ./squashfs-root/ sh

保存并退出

输入：

scp init.sh [email protected]@192.168.1.57:/root/

（二）虚拟机内解压系统文件并启动shell

回到虚拟机内

tar –zxvf root.tar
chmod +x init.sh
./init.sh

如果没有上传init.sh文件，则键入如下命令：

tar –zxvf root.tar
mount -o bind /dev ./squashfs-root/dev
mount -t proc /proc ./squashfs-root/proc/chroot ./squashfs-root/ sh

此时，界面由

变为

且没有任何报错，说明成功。

华为路由器启动路由器设备参考：

./bin/upnp
./bin/mic

目前还没有启动我所用硬件硬件路由器的服务，因为与华为路由器系统文件的内容不一样，没有上述命令中的两个文件，也没有实现ping通外网（例如www.baidu.com）。仅实现了和本机通信。
