西门子Step7和TIA软件“交叉引用”的使用

2022-08-10 04:26:00 【family20102010】

  1. S7-200 Smart 交叉引用:
    在这里插入图片描述
  2. Step7 交叉引用（Reference Data）：
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  3. TIA 交叉引用（Reference Data）：
    在这里插入图片描述
    在这里插入图片描述
    以上只能查看输入Di输出DO和M存储区的交叉引用信息，如果想看DB块或者定时器T、计数器C，该如何查看？

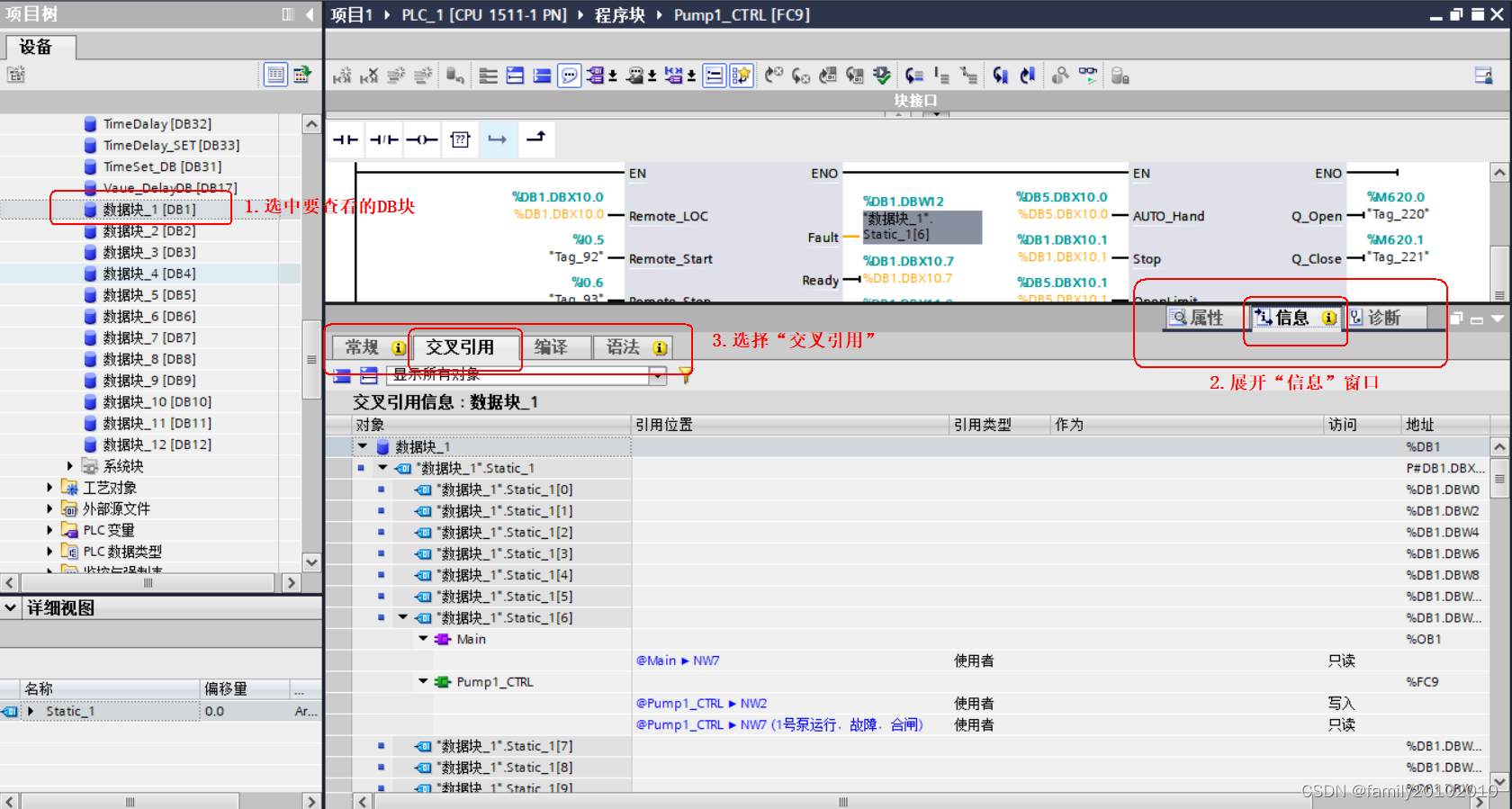

    步骤如下：
    （1） 选择要查看的数据块
    （2） 展开“信息窗口”
    （3） 选择“交叉引用”
    然后，被选中DB块中所有交叉信息都显示出来了
    在这里插入图片描述

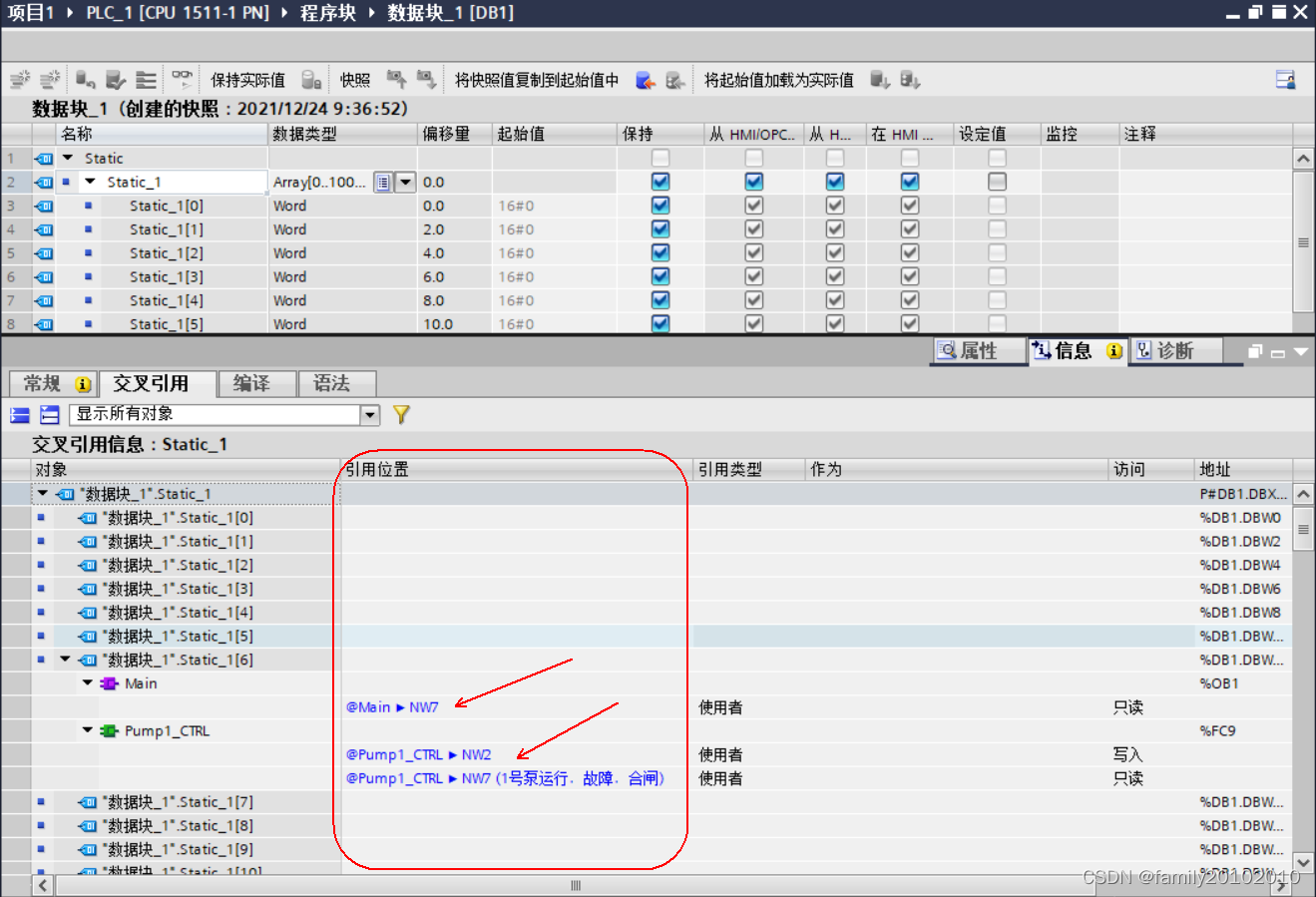

    如果“引用位置”是空的，说明该变量没有被使用，双击“引用位置”可以跳转到变量被使用的位置。
    在这里插入图片描述
    PS：Step7中习惯了用绝对地址寻址，但是TIA中默认使用标签（取消“优化的访问块”才支持绝对寻址）。如果使用的绝对寻址在DB块中没有对应的标签，那么交叉引用中是无法显示地址的使用信息的。
    例如：
    在DB块中定义了WORD类型的变量Static_1（DB1.DBW0），如果程序中使用了绝对地址DB1.DBW0，这和标签Static_1类型和地址一致，交叉引用中就可以看到绝对地址DB1.DBW0的使用情况。
    但是如果程序中使用的绝对地址没有标签和它对应（比如位寻址DB1.DBX0.0），那么交叉引用中就没有绝对地址的信息。所以要想使“交叉引用”显示所有地址的使用情况，在程序中给每个使用到的地址建立标签。
    PLC变量中只能添加I、Q和M类型标签，DB块标签要进入对应的DB块内进行创建。
    在这里插入图片描述
