BGP实验+选路+路由策略+OSPF
2022-08-10 03:45:00 【aweike】
实验拓扑:
实验要求:
1.合理IP地址
2.AS1,2,3 内部使用OSPF 协议 ,AS1,AS2内部建立全互联的IBGP邻居 ,AS之间建立全部的EBGP邻居
3.PC1,3,5 属于电信的路由,通信时必须使用电信AS1;PC2,4,6属于联通的路由,通信时必须使用联通的AS2,4.若 R1-R9之间链路断开,电信的路由依然通过电信AS1通信
实验过程:

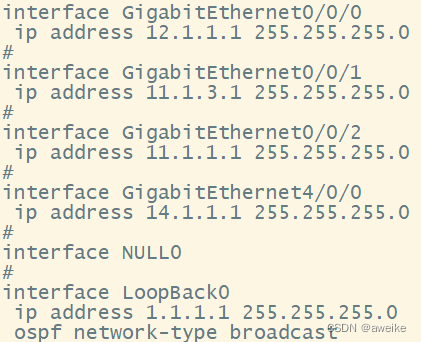

1.IP的配置
以R1和R11为例
R1:
R11:
2.OSPF的配置
AS1、AS2、AS3中配置,以R1、R2、R9为例
R1:
R2:
R9:
3.BGP的配置
AS1、AS2、AS3、AS4中进行BGP的配置,以R1,R2,R9,R11为例
R1:
R2:
R9:
R11:
其中R9、R10、R11上进行主机的宣告
[R9]bgp 3
[R9-bgp]network 192.168.1.0
[R9-bgp]network 192.168.2.0
[R10]bgp 3
[R10-bgp]network 192.168.3.0
[R10-bgp]network 192.168.4.0
[R11]bgp 4
[R11-bgp]network 192.168.5.0
[R11-bgp]network 192.168.6.0
查看R9、R10、R11的BGP路由表
R9:
R10:
R11:
测试:PC1pingPC5

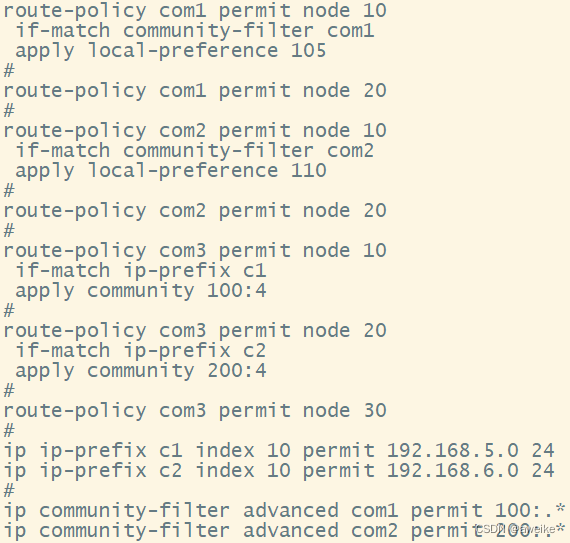

4.选路-路由策略
PC1,3,5走AS1,PC2,4,6走AS2,在R9,R10,R11上做策略
R9:
R10:
R11:

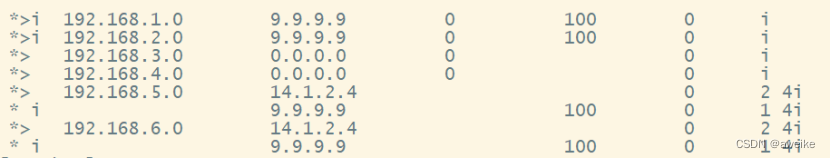

此时查看R9,R10,R11的路由表
R9:
R10:
R11:
5.测试
PC1访问PC5走AS1区域
PC2访问PC6走AS2区域
