stm32中的CAN通讯列表模式配置解析与源码
2022-08-10 17:55:00 【位文杰TOP】
STM32之CAN ---CAN ID过滤器分析与设置 CAN_FilterInit
/* Setup the identifier information */
if (format == STANDARD_FORMAT)
{ /* Standard ID */
CAN_msgMask |= (u32)(mask << 21) | CAN_ID_STD;
}
else
{ /* Extended ID */
CAN_msgMask |= (u32)(mask << 3) | CAN_ID_EXT;
}
if (format == STANDARD_FORMAT)
{ /* Standard ID */
CAN_msgId |= (u32)(id << 21) | CAN_ID_STD;
}
else
{ /* Extended ID */
CAN_msgId |= (u32)(id << 3) | CAN_ID_EXT;
}
CAN1->sFilterRegister[CAN_filterIdx].FR1 = CAN_msgId; /* 32-bit identifier */
CAN1->sFilterRegister[CAN_filterIdx].FR2 = CAN_msgMask; /* 32-bit Mask */
选择两个32位筛选器，列表模式的话就是14*2=28个CAN帧。
假如我想要筛选一个0x10f46601的帧，它的二进制为：
0001 0000 1111 0100 0110 0110 0000 0001
而筛选器为：
xxxx xxxx xxxx xxxx xxxx xxxx xxxx x100 ,后面的100是因为扩展数据帧
也就是说把上面要筛选的帧弄到这个筛选的X中，即：
1 0000 1111 0100 0110 0110 0000 0001 100 ，整理一下有：
1000 0111 1010 0011 0011 0000 0000 1100 ==0x87a3 300c
整到结构体中就是
CAN_FilterInitStructure.CAN_FilterIdHigh= 0x87a3; //授时帧0x10f46601//要过滤的ID高位
CAN_FilterInitStructure.CAN_FilterIdLow= 0x300c;
1212观察上面可知：0001 0000 1111 0100 011 // 0 0110 0000 0001
所以CAN_FilterIdHigh=(0x10f46601>>13) & 0xffff
CAN_FilterIdLow= ((0x10f46601<<3) | 0x04) & 0xffff
完整配置如下，筛选3*2=6个帧
static void CAN_Filter_Config()
{
CAN_FilterInitTypeDef CAN_FilterInitStructure;
/*CAN过滤器初始化*/
CAN_FilterInitStructure.CAN_FilterNumber=0; //过滤器组0
CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdList; //工作在列表模式//工作在标识符屏蔽位模式
CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit; //过滤器位宽为单个32位。
/* 使能报文标示符过滤器按照标示符的内容进行比对过滤，扩展ID不是如下的就抛弃掉，是的话，会存入FIFO0。 */
CAN_FilterInitStructure.CAN_FilterIdHigh= 0x87a3; //授时帧0x10f46601//要过滤的ID高位
CAN_FilterInitStructure.CAN_FilterIdLow= 0x300c;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = (((0x10f46602)>>13)&0xffff); //授时帧0x10f46602
CAN_FilterInitStructure.CAN_FilterMaskIdLow= (((((uint32_t)0x10f46602)<<3)|(0x00000004))&0xffff);
CAN_FilterInitStructure.CAN_FilterFIFOAssignment = CAN_Filter_FIFO0; //过滤器被关联到FIFO0
CAN_FilterInitStructure.CAN_FilterActivation = ENABLE; //使能过滤器
CAN_FilterInit(&CAN_FilterInitStructure);
CAN_FilterInitStructure.CAN_FilterNumber=1; //过滤器组1
CAN_FilterInitStructure.CAN_FilterIdHigh=((((0x08840001|(Derailment_Addr<<8) ))>>13)&0xffff); //收到主机1给予的控制帧
CAN_FilterInitStructure.CAN_FilterIdLow=(((((uint32_t)(0x08840001|(Derailment_Addr<<8) ))<<3)|(0x00000004))&0xffff);
CAN_FilterInitStructure.CAN_FilterMaskIdHigh=((((0x08840002|(Derailment_Addr<<8) ))>>13)&0xffff); //收到主机2给予的控制帧
CAN_FilterInitStructure.CAN_FilterMaskIdLow=(((((uint32_t)(0x08840002|(Derailment_Addr<<8) ))<<3)|(0x00000004))&0xffff);
CAN_FilterInitStructure.CAN_FilterFIFOAssignment = CAN_Filter_FIFO0; //过滤器被关联到FIFO0
CAN_FilterInitStructure.CAN_FilterActivation = ENABLE; //使能过滤器
CAN_FilterInit(&CAN_FilterInitStructure);
CAN_FilterInitStructure.CAN_FilterNumber=2; //过滤器组2
CAN_FilterInitStructure.CAN_FilterIdHigh= (((( 0x04780001|(Derailment_Addr<<8) ))>>13)&0xffff); //收到主机1关于报警帧的响应
CAN_FilterInitStructure.CAN_FilterIdLow= (((((uint32_t)( 0x04780001|(Derailment_Addr<<8) ))<<3)|(0x00000004))&0xffff);
CAN_FilterInitStructure.CAN_FilterMaskIdHigh= (((( 0x04780002|(Derailment_Addr<<8) ))>>13)&0xffff); //收到主机2关于报警帧的响应
CAN_FilterInitStructure.CAN_FilterMaskIdLow= (((((uint32_t)( 0x04780002|(Derailment_Addr<<8) ))<<3)|(0x00000004))&0xffff);
CAN_FilterInitStructure.CAN_FilterFIFOAssignment = CAN_Filter_FIFO0; //过滤器被关联到FIFO0
CAN_FilterInitStructure.CAN_FilterActivation = ENABLE; //使能过滤器
CAN_FilterInit(&CAN_FilterInitStructure);
CAN_ITConfig(CAN1, CAN_IT_FMP0, ENABLE); /*CAN通信中断使能*/
}4、can总线的id过滤
对扩展数据帧过滤：
CAN_FilterInitStructure.CAN_FilterNumber = 0;
CAN_FilterInitStructure.CAN_FilterMode = CAN_FilterMode_IdMask;
CAN_FilterInitStructure.CAN_FilterScale = CAN_FilterScale_32bit;
CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)CAN_ID<<3)&0xFFFF0000)>>16;
CAN_FilterInitStructure.CAN_FilterIdLow= (((u32)CAN_ID<<3)|CAN_ID_EXT|CAN_RTR_DATA)&0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;
对标准数据帧过滤：
CAN_FilterInitStructure.CAN_FilterIdHigh= (((u32)CAN_ID0<<21)&0xFFFF0000)>>16;
CAN_FilterInitStructure.CAN_FilterIdLow=(((u32)CAN_ID0<<21)|CAN_ID_STD|CAN_RTR_DATA)&0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;
假如要对标准远程帧进行过滤,那么：
只需要将
CAN_FilterInitStructure.CAN_FilterIdLow=(((u32)CAN_ID0<<21)|CAN_ID_STD|CAN_RTR_DATA)&0xFFFF; 改成：
CAN_FilterInitStructure.CAN_FilterIdLow=(((u32)CAN_ID0<<21)|CAN_ID_STD|CAN_RTR_REMOTE)&0xFFFF;
5、can总线的帧格式
远程帧格式：
6、can总线的逻辑电平
can总线的物理连接有两根线：CANH和CANL，以差分的形式输出。
（有的时候有地线，作为屏蔽线使用）
can总线的高电平 3.5v，表示逻辑0
can总线的低电平 1.5v，表示逻辑1
7、CAN总线的波特率计算
can时钟是RCC_APB1PeriphClock，要注意CAN时钟频率
CAN波特率 = RCC_APB1PeriphClock/CAN_SJW CAN_BS1 CAN_BS2/CAN_Prescaler;
如果CAN时钟为8M， CAN_SJW = 1，CAN_BS1 = 8，CAN_BS2 = 7，CAN_Prescaler = 2
那么波特率就是=8M/(1 8 7)/2=250K
8、can总线的仲裁机制
根据仲裁来判断优先级：
(1) 若在同一时刻，标准格式的报文与扩展格式的报文同时抢占总线，且它们的基础ID相同，则发标准格式的报文节点就会PK成功。这是因为扩展格式在基本ID后，紧接着是SRR位，与IDE位，且这两位都是隐性位。而在标准格式中，这两位分别对应的位为RTR与r1，其中RTR既可以为隐性位，也可以为显性位，，但是r1必须为显性位。由仲裁规则可以此时标准帧必定胜出。
(2) 同理，如果在同一时刻，具有相同格式，且具有相同ID的数据帧与远程帧争夺总线控制权，那么数据帧必定胜出。因为RTR显性表示数据帧，隐性表示远程帧。
stm32的can总线的配置如下：
CAN_InitStructure.CAN_TTCM=DISABLE;//禁止时间触发通信模式
CAN_InitStructure.CAN_ABOM=DISABLE;
CAN_InitStructure.CAN_AWUM=DISABLE;
CAN_InitStructure.CAN_NART=DISABLE;//CAN报文只被发送1次，不管发送的结果如何（成功、出错或仲裁丢失）
CAN_InitStructure.CAN_RFLM=DISABLE;
CAN_InitStructure.CAN_TXFP=DISABLE;
CAN_InitStructure.CAN_Mode=CAN_Mode_Normal;
//CAN_Mode_LoopBack
//CAN_Mode_Normal
CAN_InitStructure.CAN_SJW=CAN_SJW_1tq;
CAN_InitStructure.CAN_BS1=CAN_BS1_5tq;//1--16
CAN_InitStructure.CAN_BS2=CAN_BS2_2tq;//1--8
CAN_InitStructure.CAN_Prescaler=2;
CAN_Init(&CAN_InitStructure);
/* CAN filter init */
CAN_FilterInitStructure.CAN_FilterNumber=0;//选择过滤器0
CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;//指定过滤器被设置为标识符屏蔽模式
CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit;//给出过滤器位宽为32位
下面根据设置的参数不同来决定can总线can总线的配置情况：
1、对扩展数据帧进行过滤:(只接收扩展数据帧)
CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;
CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<3)|CAN_ID_EXT|CAN_RTR_DATA)&0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;
(注：标准帧数据帧、标准远程帧和扩展远程帧均被过滤)
2、对扩展远程帧过滤:(只接收扩展远程帧)
CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;
CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<3)|CAN_ID_EXT|CAN_RTR_REMOTE)&0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;
3、对标准远程帧过滤:(只接收标准远程帧)
CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;
CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD|CAN_RTR_REMOTE)&0xffff;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;
4、对标准数据帧过滤:(只接收标准数据帧)
CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;
CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD|CAN_RTR_DATA)&0xffff;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFF;
5、对扩展帧进行过滤:(扩展帧不会被过滤掉)
CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<3)&0xFFFF0000)>>16;
CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<3)|CAN_ID_EXT)&0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFC;
6、对标准帧进行过滤:(标准帧不会被过滤掉)
CAN_FilterInitStructure.CAN_FilterIdHigh = (((u32)slave_id<<21)&0xffff0000)>>16;
CAN_FilterInitStructure.CAN_FilterIdLow = (((u32)slave_id<<21)|CAN_ID_STD)&0xffff;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh = 0xFFFF;
CAN_FilterInitStructure.CAN_FilterMaskIdLow = 0xFFFC;
注：slave_id为要过滤的id号。4.1 CAN ID值的结构分析
在讲到代码实例之前，首先大家都弄懂一件事，当给定一个CAN ID，如0x1800f001,当然这个是扩展ID，这里要问的是，这个CAN ID的值本身包含两部分，即基本ID与扩展ID，即么你知道这个扩展ID0x1800f001的哪些位是基本ID，哪些位又是扩展ID？（在基本CANID格式下不存在这个问题）
如上图，基本格式不存在扩展ID，而扩展格式中ID0~ID17为Extension ID,而ID18~ID28为Base ID.
因此CAN ID值0x1800f001用二进制表示为：0b 0001 1000 0000 0000 1111 0000 0000 0001,用括号分别区别为：0b 000[1 1000 0000 00][00 1111 0000 0000 0001]，红色部分为扩展ID，蓝色部分为基本ID。那么知道这些有什么用呢？接下来的代码示例中你就会有什么用了。
4.2 位宽为32位的屏蔽模式
在此种模式下中过滤多个CAN ID，此时，过滤器包含两个寄存器，屏蔽码寄存器和标识符寄存器。此模式下最多只存在一个屏蔽过滤器。
如下图所示：
如上图，上面的ID为标识符寄存器，中间部分的MASK为屏蔽码寄存器。每个寄存器都是32位的。最下边显示的是与CAN ID各位定位的映射关系。由4.1的知识很快可以发现，上图最下边的映射关系恰好等于扩展CAN值左移3位再补上IDE（扩展帧标识），RTR（远程帧标志）。
因此，我们初步得出这样的推论：对于一个扩展CAN ID，不能单纯地将它看到的一个数，而应该将它看成两部分，基本ID和扩展ID(当然标准CAN ID只包含基本ID部分)，过滤器屏蔽码寄存器和标识符寄存器也应该看成多个部分，然后问题就变成了如何将CAN ID所表示的各部分如何针对过滤器寄存器各部分对号入座的问题了。
对号入座的方法多种多样，但万变不离其心，主要是掌握其核心思想即可：1:在各种过滤器模式下，CAN ID与寄存器相应位置一定要匹配；2：在屏蔽方式下，屏蔽码寄存器某位为1表示接收到的CAN ID对应的位必须对验证码寄存器对应的位相同。
下面给出一个代码例子，假设我们要接收多个ID：0x7e9,0x1800f001,前面为标准ID，后面为扩展ID，要同时能接收这两个ID，那么该如何设置这个过滤器呢?
CAN_FilterInitTypeDef CAN_FilterInitStructure;
U16 std_id =0x7e9;
U32 ext_id =0x1800f001;
U32 mask =0;
CAN_FilterInit(&CAN_FilterInitStructure); //初始化CAN_FilterInitStructrue结构体变量
CAN_FilterInitStructure.CAN_FilterNumber=0; //设置过滤器组0，范围为0~13
CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask; //设置过滤器组0为屏蔽模式
CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit; //设置过滤器组0位宽为32位
//标识位寄存器的设置
//ext_id<<3对齐，见上图9，再>>16取高16位
CAN_FilterInitStructure.CAN_FilterIdHigh=（(ext_id<<3) >>16) &0xffff; //设置标识符寄存器高字节。
CAN_FilterInitStructure.CAN_FilterIdLow=(U16)(ext_id<<3) | CAN_ID_EXT; //设置标识符寄存器低字节
//这里也可以这样设置
//CAN_FilterInitStructure.CAN_FilterIdHigh=std_id<<5; //设置标识符寄存器高字节.这里为什么是左移5位呢？从上图可以看出，CAN_FilterIdHigh包含的是STD[0~10]和EXID[13~17],标准CAN ID本身是不包含扩展ID数据，因此为了要将标准CAN ID放入此寄存器，标准CAN ID首先应左移5位后才能对齐.
//CAN_FilterInitStructure.CAN_FilterIdLow=0|CAN_ID_EXT; //设置标识符寄存器低字节,这里也可以设置为CAN_ID_STD
//屏蔽寄存器的设置
//这里的思路是先将标准CAN ID和扩展CAN ID对应的ID值先异或后取反，为什么？异或是为了找出两个CAN ID有哪些位是相同的，是相同的位则说明需要关心，需要关心的位对应的屏蔽码位应该设置为1，因此需要取反一下。最后再整体左移3位。
mask =(std_id<<18);//这里为什么左移18位？因为从ISO11898中可以看出，标准CAN ID占ID18~ID28，为了与CAN_FilterIdHigh对齐，应左移2位，接着为了与扩展CAN对应，还应该再左移16位，因此，总共应左移2+16＝18位。也可以用另一个方式来理解：直接看Mapping的内容，发现STDID相对EXID[0]偏移了18位,因此左移18位.
mask ^=ext_id;//将对齐后的标准CAN与扩展CAN异或后取反
mask =~mask;
mask <<=3;//再整体左移3位
mask |=0x02; //只接收数据帧，不接收远程帧
CAN_FilterInitStructure.CAN_FilterMaskIdHigh=(mask>>16)&0xffff; //设置屏蔽寄存器高字节
CAN_FilterInitStructure.CAN_FilterMaskIdLow=mask&0xffff; //设置屏蔽寄存器低字节
CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_FIFO0; //此过滤器组关联到接收FIFO0
CAN_FilterInitStructure.CAN_FilterActivation=ENABLE; //激活此过滤器组
CAN_FilterInit(&CAN_FilterInitStructure); //设置过滤器总结可知，当过滤器为屏蔽模式时，标识符寄存器对应的ID内容可为任意一需求接收的ID值，当同时要接收标准帧和扩展帧时，标识符寄存器对应IDE位也随意设置，屏蔽寄存器的IDE位设置为0，表示不关心标准帧还是扩展帧。而屏蔽寄存器对应的ID内容为各需求接收的ID值依次异或的结果再取反。
4.3 位宽为32位的标识符列表模式

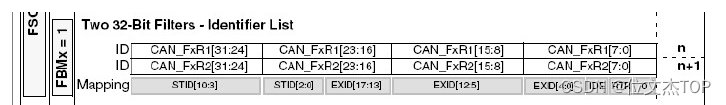

在此种模式下，过滤器组包含的两个寄存器含义一样，此模式下只多存在两个标识符列表过滤器如下图：
CAN_FilterInitTypeDef CAN_FilterInitStructure;
U16 std_id =0x7e9;
U32 ext_id =0x1800f001;
CAN_FilterInit(&CAN_FilterInitStructure); //初始化CAN_FilterInitStructrue结构体变量
CAN_FilterInitStructure.CAN_FilterNumber=0; //设置过滤器组0，范围为0~13
CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdList; //设置过滤器组0为标识符列表模式
CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit; //设置过滤器组0位宽为32位
//设置屏蔽寄存器，这里当标识符寄存器用
CAN_FilterInitStructure.CAN_FilterIdHigh=std_id<<5) ; //为什么左移5位？与上面相同道理，这里不再重复解释
CAN_FilterInitStructure.CAN_FilterIdLow=0|CAN_ID_STD; //设置标识符寄存器低字节,CAN_FilterIdLow的ID位可以随意设置，在此模式下不会有效。
//设置标识符寄存器
CAN_FilterInitStructure.CAN_FilterMaskIdHigh=((ext_id<<3)>>16) & 0xffff; //设置屏蔽寄存器高字节
CAN_FilterInitStructure.CAN_FilterMaskIdLow=((ext_id<<3)& 0xffff) | CAN_ID_EXT; //设置屏蔽寄存器低字节
CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_FIFO0; //此过滤器组关联到接收FIFO0
CAN_FilterInitStructure.CAN_FilterActivation=ENABLE; //激活此过滤器组
CAN_FilterInit(&CAN_FilterInitStructure); //设置过滤器
4.4 位宽为16位的屏蔽码模式
在此模式下，最多存在两个屏蔽码过滤器，如下图：
32位宽的列表模式
32位宽的列表模式
static void CANFilterConfig_Scale32_IdList(void)
{
CAN_FilterConfTypeDef sFilterConfig;
uint32_t StdId =0x321; //这里写入两个CAN ID，一个位标准CAN ID
uint32_t ExtId =0x1800f001; //一个位扩展CAN ID
sFilterConfig.FilterNumber = 0; //使用过滤器0
sFilterConfig.FilterMode = CAN_FILTERMODE_IDLIST; //设为列表模式
sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; //配置为32位宽
sFilterConfig.FilterIdHigh = StdId<<5; //基本ID放入到STID中
sFilterConfig.FilterIdLow = 0|CAN_ID_STD; //设置IDE位为0
sFilterConfig.FilterMaskIdHigh = ((ExtId<<3)>>16)&0xffff;
sFilterConfig.FilterMaskIdLow = (ExtId<<3)&0xffff|CAN_ID_EXT; //设置IDE位为1
sFilterConfig.FilterFIFOAssignment = 0; //接收到的报文放入到FIFO0中
sFilterConfig.FilterActivation = ENABLE;
sFilterConfig.BankNumber = 14;
if(HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK)
{
Error_Handler();
}
}16位宽的列表模式
static void CANFilterConfig_Scale16_IdList(void)
{
CAN_FilterConfTypeDef sFilterConfig;
uint32_t StdId1 =0x123; //这里采用4个标准CAN ID作为例子
uint32_t StdId2 =0x124;
uint32_t StdId3 =0x125;
uint32_t StdId4 =0x126;
sFilterConfig.FilterNumber = 1; //使用过滤器1
sFilterConfig.FilterMode = CAN_FILTERMODE_IDLIST; //设为列表模式
sFilterConfig.FilterScale = CAN_FILTERSCALE_16BIT; //位宽设置为16位
sFilterConfig.FilterIdHigh = StdId1<<5; //4个标准CAN ID分别放入到4个存储中
sFilterConfig.FilterIdLow = StdId2<<5;
sFilterConfig.FilterMaskIdHigh = StdId3<<5;
sFilterConfig.FilterMaskIdLow = StdId4<<5;
sFilterConfig.FilterFIFOAssignment = 0; //接收到的报文放入到FIFO0中
sFilterConfig.FilterActivation = ENABLE;
sFilterConfig.BankNumber = 14;
if(HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK)
{
Error_Handler();
}
}32位宽掩码模式
4.4.1. 只针对标准CAN ID
static void CANFilterConfig_Scale32_IdMask_StandardIdOnly(void)
{
CAN_FilterConfTypeDef sFilterConfig;
uint16_t StdIdArray[10] ={0x7e0,0x7e1,0x7e2,0x7e3,0x7e4,
0x7e5,0x7e6,0x7e7,0x7e8,0x7e9}; //定义一组标准CAN ID
uint16_t mask,num,tmp,i;
sFilterConfig.FilterNumber = 2; //使用过滤器2
sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; //配置为掩码模式
sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; //设置为32位宽
sFilterConfig.FilterIdHigh =(StdIdArray[0]<<5); //验证码可以设置为StdIdArray[]数组中任意一个，这里使用StdIdArray[0]作为验证码
sFilterConfig.FilterIdLow =0;
mask =0x7ff; //下面开始计算屏蔽码
num =sizeof(StdIdArray)/sizeof(StdIdArray[0]);
for(i =0; i<num; i++) //屏蔽码位StdIdArray[]数组中所有成员的同或结果
{
tmp =StdIdArray[i] ^ (~StdIdArray[0]); //所有数组成员与第0个成员进行同或操作
mask &=tmp;
}
sFilterConfig.FilterMaskIdHigh =(mask<<5);
sFilterConfig.FilterMaskIdLow =0|0x02; //只接收数据帧
sFilterConfig.FilterFIFOAssignment = 0; //设置通过的数据帧进入到FIFO0中
sFilterConfig.FilterActivation = ENABLE;
sFilterConfig.BankNumber = 14;
if(HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK)
{
Error_Handler();
}
}4.4.2. 只针对扩展CAN ID
如下代码示例：
static void CANFilterConfig_Scale32_IdMask_ExtendIdOnly(void)
{
CAN_FilterConfTypeDef sFilterConfig;
//定义一组扩展CAN ID用来测试
uint32_t ExtIdArray[10] ={0x1839f101,0x1835f102,0x1835f113,0x1835f124,0x1835f105,
0x1835f106,0x1835f107,0x1835f108,0x1835f109,0x1835f10A};
uint32_t mask,num,tmp,i;
sFilterConfig.FilterNumber = 3; //使用过滤器3
sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; //配置为掩码模式
sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; //设为32位宽
sFilterConfig.FilterIdHigh =((ExtIdArray[0]<<3) >>16) &0xffff;//数组任意一个成员都可以作为验证码
sFilterConfig.FilterIdLow =((ExtIdArray[0]<<3)&0xffff) | CAN_ID_EXT;
mask =0x1fffffff;
num =sizeof(ExtIdArray)/sizeof(ExtIdArray[0]);
for(i =0; i<num; i++) //屏蔽码位数组各成员相互同或的结果
{
tmp =ExtIdArray[i] ^ (~ExtIdArray[0]); //都与第一个数据成员进行同或操作
mask &=tmp;
}
mask <<=3; //对齐寄存器
sFilterConfig.FilterMaskIdHigh = (mask>>16)&0xffff;
sFilterConfig.FilterMaskIdLow = (mask&0xffff)|0x02; //只接收数据帧
sFilterConfig.FilterFIFOAssignment = 0;
sFilterConfig.FilterActivation = ENABLE;
sFilterConfig.BankNumber = 14;
if(HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK)
{
Error_Handler();
}
}4.4.3. 标准CAN ID与扩展CAN ID混合过滤
如下代码所示：
static void CANFilterConfig_Scale32_IdMask_StandardId_ExtendId_Mix(void)
{
CAN_FilterConfTypeDef sFilterConfig;
//定义一组标准CAN ID
uint32_t StdIdArray[10] ={0x711,0x712,0x713,0x714,0x715,
0x716,0x717,0x718,0x719,0x71a};
//定义另外一组扩展CAN ID
uint32_t ExtIdArray[10] ={0x1900fAB1,0x1900fAB2,0x1900fAB3,0x1900fAB4,0x1900fAB5,
0x1900fAB6,0x1900fAB7,0x1900fAB8,0x1900fAB9,0x1900fABA};
uint32_t mask,num,tmp,i,standard_mask,extend_mask,mix_mask;
sFilterConfig.FilterNumber = 4; //使用过滤器4
sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; //配置为掩码模式
sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; //设为32位宽
sFilterConfig.FilterIdHigh =((ExtIdArray[0]<<3) >>16) &0xffff; //使用第一个扩展CAN ID作为验证码
sFilterConfig.FilterIdLow =((ExtIdArray[0]<<3)&0xffff);
standard_mask =0x7ff; //下面是计算屏蔽码
num =sizeof(StdIdArray)/sizeof(StdIdArray[0]);
for(i =0; i<num; i++) //首先计算出所有标准CAN ID的屏蔽码
{
tmp =StdIdArray[i] ^ (~StdIdArray[0]);
standard_mask &=tmp;
}
extend_mask =0x1fffffff;
num =sizeof(ExtIdArray)/sizeof(ExtIdArray[0]);
for(i =0; i<num; i++) //接着计算出所有扩展CAN ID的屏蔽码
{
tmp =ExtIdArray[i] ^ (~ExtIdArray[0]);
extend_mask &=tmp;
}
mix_mask =(StdIdArray[0]<<18)^ (~ExtIdArray[0]); //再计算标准CAN ID与扩展CAN ID混合的屏蔽码
mask =(standard_mask<<18)& extend_mask &mix_mask; //最后计算最终的屏蔽码
mask <<=3; //对齐寄存器
sFilterConfig.FilterMaskIdHigh = (mask>>16)&0xffff;
sFilterConfig.FilterMaskIdLow = (mask&0xffff);
sFilterConfig.FilterFIFOAssignment = 0;
sFilterConfig.FilterActivation = ENABLE;
sFilterConfig.BankNumber = 14;
if(HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK)
{
Error_Handler();
}
}4.5. 16位宽掩码模式
static void CANFilterConfig_Scale16_IdMask(void)
{
CAN_FilterConfTypeDef sFilterConfig;
uint16_t StdIdArray1[10] ={0x7D1,0x7D2,0x7D3,0x7D4,0x7D5, //定义第一组标准CAN ID
0x7D6,0x7D7,0x7D8,0x7D9,0x7DA};
uint16_t StdIdArray2[10] ={0x751,0x752,0x753,0x754,0x755, //定义第二组标准CAN ID
0x756,0x757,0x758,0x759,0x75A};
uint16_t mask,tmp,i,num;
sFilterConfig.FilterNumber = 5; //使用过滤器5
sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; //配置为掩码模式
sFilterConfig.FilterScale = CAN_FILTERSCALE_16BIT; //设为16位宽
//配置第一个过滤对
sFilterConfig.FilterIdLow =StdIdArray1[0]<<5; //设置第一个验证码
mask =0x7ff;
num =sizeof(StdIdArray1)/sizeof(StdIdArray1[0]);
for(i =0; i<num; i++) //计算第一个屏蔽码
{
tmp =StdIdArray1[i] ^ (~StdIdArray1[0]);
mask &=tmp;
}
sFilterConfig.FilterMaskIdLow =(mask<<5)|0x10; //只接收数据帧
//配置第二个过滤对
sFilterConfig.FilterIdHigh = StdIdArray2[0]<<5; //设置第二个验证码
mask =0x7ff;
num =sizeof(StdIdArray2)/sizeof(StdIdArray2[0]);
for(i =0; i<num; i++) //计算第二个屏蔽码
{
tmp =StdIdArray2[i] ^ (~StdIdArray2[0]);
mask &=tmp;
}
sFilterConfig.FilterMaskIdHigh = (mask<<5)|0x10; //只接收数据帧
sFilterConfig.FilterFIFOAssignment = 0; //通过的CAN 消息放入到FIFO0中
sFilterConfig.FilterActivation = ENABLE;
sFilterConfig.BankNumber = 14;
if(HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK)
{
Error_Handler();
}
}边栏推荐
- R语言检验时间序列的平稳性：使用fUnitRoots包中的adfTest函数检验时间序列数据是否具有平稳性（设置参数type为nc时、既不去除趋势也不进行中心化处理）
- 【FAQ】【Push Kit】推送服务，回执配置一直报错、回执过期修改、怎么删除配置的回执
- 【HMS core】【FAQ】Analytics Kit、Push Kit典型问题合集3
- 【快应用】如何使用命令打包快应用rpk
- 多线程与高并发（11）——经典面试题之实现一个容器，提供两个方法，add，size。
- 企业即时通讯是什么？可以应用在哪些场景？
- 【独立站运营】做社交媒体营销的两大关键点
- 机器人控制器编程实践指导书旧版-实践五 数字舵机（执行器）
- 三星Galaxy Watch5产品图片流出 非Pro表款亦有蓝宝石加持
- Word里表格跨页时自动断开，表格后留有空白部分，未布满整页，如何操作让表格上下页均匀布满？
猜你喜欢
Toronto Research Chemicals农药检测丨Naled-d6
【快应用】如何使用命令打包快应用rpk
【HMS core】【FAQ】Account Kit、push Kit典型问题合集1
Word里表格跨页时自动断开，表格后留有空白部分，未布满整页，如何操作让表格上下页均匀布满？
【FAQ】【Push Kit】 华为怎么设置角标
【HMS core】【FAQ】AR Engine、Analytics Kit、Video Editor Kit、Image Kit、Map Kit典型问题合集2
oracle11g体系结构
电路板ROHS测试报告怎么办理？电路板ROHS检测流程
Toronto Research Chemicals 双（乙酰丙酮）铂（II）
五菱宏光MINI EV，唯一的缺点就是安全性
随机推荐
【数据存储精讲】整型和浮点型有什么区别？为什么会精度丢失？
「企业架构」什么是Zachman框架？
FFmpeg花屏解决(修改源码，丢弃不完整帧)
搭载2.8K 120Hz OLED华硕好屏 无畏Pro15 2022锐龙版屏开得胜
AVFrame related api memory management
pip install fatal error C1083 cannot open include file "io.h" No such file or directory
R语言检验时间序列的平稳性：使用fUnitRoots包中的adfTest函数检验时间序列数据是否具有平稳性（设置参数type为nc时、既不去除趋势也不进行中心化处理）
【图像去雾】基于颜色衰减先验的图像去雾附matlab代码
Toronto Research Chemicals BTK甜味剂配方丨D-Abequose
成为一个优秀的测试工程师需要具备哪些知识和经验？
120Hz OLED拒绝“烧屏”！华硕无双全能轻薄本
施工企业数字化转型解决方案设计思路
21天打卡挑战学习MySQL——《MySQL表管理》第二周 第五篇
R语言使用ggpubr包的ggbarplot函数可视化柱状图、设置add参数为mean_se和jitter可视化不同水平均值的柱状图并为柱状图添加误差线（se标准误差）和抖动数据点分布
迪文发布新款2K高清DGUS智能屏
CDH6.3.2之Kerberos安全认证_大数据培训
Toronto Research Chemicals 双（乙酰丙酮）铂（II）
R语言patchwork包将多个可视化结果组合起来、plot_annotation函数以及tag_level参数将组合图用大写字母进行顺序编码、为组合图的标签添加自定义后缀信息（suffix）
LeetCode 0640.求解方程：过几天就看不懂了的迷惑性代码，但是是详解
【图像去雾】基于颜色衰减先验的图像去雾附matlab代码
