§01LM311比较器

  近期为了对比TL431移相振荡器的机理， 特地使用LM311搭建了相同的电路。 也出现了一个特殊的情况， 那就是直接将比较器的输出连入输入， 电路也出现了振荡的情况。 从这一现象来看， 也给出了普通的比较器与运放在使用方面的差异性。 那就是比较器在线性工作条件下的不稳定性。

  

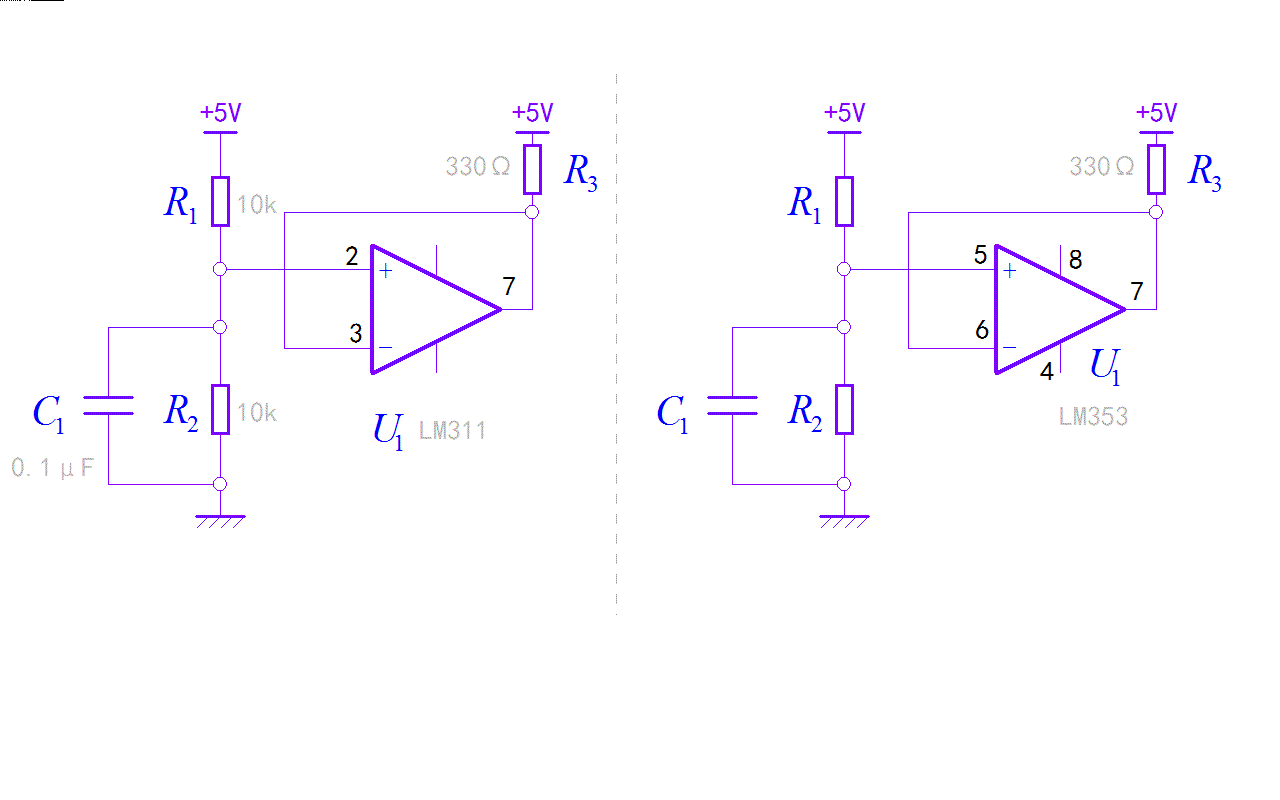

  为了说明LM311比较器与运放之间的差异， 同时搭建了LM311，LM358的反馈电路。 他们的结构基本相同，都是从输出直接引线到反向输入。 可以看到他们输出不同。 LM311输出为振荡信号，LM358则输出与正相端相同的直流电压。 LM311的振荡频率为2.592MHz， 这个频率是由电路杂散参数决定。 通过这个对比实验，也显示了比较器线性工作状态下的不稳定性。 但它的输出信号的频率则远大于同级别的运放。

§02LM358特性

  上面对比了LM311与LM358在负反馈下的特性。 在LM358的电路上， 通过增加反馈回路的移相电路， 便可以测试振荡特性。 这里给出了2级RC移相。 在面包板上的搭建相应的电路。 观察一下对应的输出波形。
  
  说明一下，这是实际测试电路的电路图。前面给出的电路图有误。 通电之后，可以观察到在LM358输出 方波振荡信号。 频率大约为1kHz左右。 通过这个实验也验证了LM358下的移相振荡器的特性。 但仍然存在一个问题，那就是这个震荡频率 与RC移相参数到底有什么关系呢？

※ 总  结 ※

  本文给出了对应LM311, LM358的比较器工作特性； 同样也没有解决RC移相振荡的问题， 这也许是振荡器并没有工作在线性曲线的问题。 好吧，这个问题就到这里了。
