网络层

网络层的数据包是由首部和数据两部分组成，其中数据很多时候都是由传输层传递下来的数据段（Segment）

注意，一般来说网络层的数据包，最常见的是由传输层传递下来，但是有的可能只是三层协议（如ARP、IP、ICMP），或者两层协议（如CSMA/CD、PPP）等。

以下图例就是网络层数据包的组成：

在WireShark中抓包的具体字段显示为：

协议首部字段

接下来针对首部的每一个字段去讲解具体作用是干什么的

版本（Version）

占4位，代表是IPv4（0b0100）还是IPv6（0b0110）

首部长度（Header Length）

占4位，代表的是整个首部的长度（包含可变部分），不过首部的真实长度等于该字段的二进制乘以4。因为首部的最小长度为20字节（5x4），该字段的最小值为0b0101，而4个二进制最大值表示为0b1111，因此首部的最大长度为60字节（15x4）。那么由此可以得出，首部的可变部分最大长度为40字节（最大总长度60 - 固定长度20）

区分服务（Differentiated Services Field）

占8位，可以用于提高网络的服务质量（QoS，Quality of Service）。简单来说就是在网络传输过程中做一下差异化服务，例如某些传输可以优先通过等，以保证通过量、延迟等因素

总长度（Total Length）

占16位，代表是首部+数据部分的总长度（也就是整个IP数据包的长度），最大表示值为65535。

但是在前面数据链层章节所了解到，数据链层帧的数据部分其实就是网络层的IP数据包，而帧的数据部分是有个最大值限制的（最大值为1500字节），如下图所示

那么当网络层的数据包超出1500之后，会怎么处理呢？这里网络层会将数据部分进行分片处理，而且每一片都会有自己的网络层首部（IP首部），然后将每一片传递给数据链路层封装成帧（有几片就封装成几个帧）。

到这里问题又来了，数据链路层怎么知道哪几帧需要组成一个完整的网络层数据包呢（在接收方时，数据链路层需要找到对应几片，再还原成一个完整的IP数据）？那么接下来就需要用到另外几个字段（标识、标志、片偏移等）了

标识（Identification）

占16位，代表的是一个数据包的ID，当数据包过大进行分片时，同一个数据包的所有片的标识是一样的。该标识ID会由一个计数器专门进行管理，每发出一个数据包，ID就会+1，如果超出了最大值（65535），又会从0开始计数

标志（Flags）

占3位，每一位的作用以及在WireShark中表示如下:

• 第一位（Reserved Bit）：保留位，暂时没用
• 第二位（Don’t Fragment）：是否不允许分片，1代表不允许，0代表允许
• 第三位（More Fragments）：是否还有更多片，1代表不是最后一片，0代表是最后一片

片偏移（Fragment Offset）

占13位，代表的是数据包分片后每一片的数据偏移位置，可以参考如下图例

当数据包分片后，每一片都有自己的首部，而且每片的总长度（首部+数据）不能超过1500字节。那么为了能保证接收方将这些片按顺序拼接成一个完整的数据包，就使用片偏移来处理这个问题

在上图中，完整数据包的数据部分总长度为3800字节，然后被分成三个片，分别是1400、1400、1000字节，而片偏移字段的值实际是0、175、350，片偏移乘以8就是实际的字节偏移，这是由于首部的片偏移字段只有13字节，最多只能表示8191，而一个数据包最多是65535，是不够表示的，因此需要乘以8，那么也说明了分片后的数据包长度一定是8的倍数

生存时间（Time To Live，TTL）

占8位，每个路由器在转发之前会将该字段减1，一旦发现TTL减为0，路由器就会返回错误报告。该字段可以跟踪数据包经过了哪些路由器，能够解决手动设置路由表错误，路由器死循环等常见问题

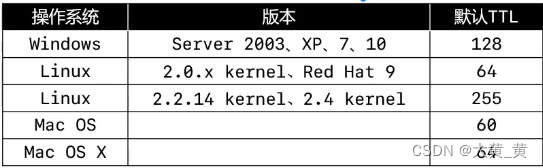

不同操作系统，默认的TTL值是不同的，因此也可以通过TTL来推测对方的操作系统

例如在终端调用 ping baidu.com 命令后：

可以看到从百度服务器到我这台电脑，TTL变成了54，因此可以推敲百度的服务器是部署在Linux上，而且百度服务器到我电脑之间经历了14个路由器

通过tracert IP地址 或者 pathping IP地址 命令，可以跟踪数据包经过了哪些路由器

协议（Protoco）

占8位，表明所封装的数据是使用了什么协议

首部检验和（Header Checksum）

占16位，将网络层的首部根据算法生成一个值，然后填充到该字段，用于检查首部是否有错误，其实跟数据链路层协议里面的FCS差不多

Wire Shark数据包分片过程

接下来通过一个具体的例子，在wireshark中看看数据包分片后的具体首部信息

首先在终端中输入 ping ke.qq.com -l 4000命令，给腾讯课堂发送一个4000字节的数据包

然后打开wireshark，输入 ip.addr == 125.94.62.250将数据过滤一下

由于ping了4次，因此会发发送4个数据包，而且还会接受4个数据包，每个数据包在发送过程中被分成了三片（图中红框部分）。我们看到被框的部分，第一次和第二次wireshark误以为是IPv4协议，当第三片（也就是最后一片）发送过去的时候，wireshark就知道这三片属于一个完整数据包，而且是ICMP协议。

那么接下来每个片单独分析

• 第一片：

  可以看到第一片的总长度是1500（首部20+数据1480）标识是61666，标志位的第3位为1（表示不是最后一片），片偏移为0（说明是第一片）

• 第二片：

  可以看到第二片的总长度也是1500（首部20+数据1480），而且标识也是61666（说明跟第一片为同一数据包），标志位的第3位为1（表示不是最后一片），片偏移为1480（说明是紧接着第一片，也就是第二片）

注意，这里的片偏移是wireshark将原始片偏移字段乘以8得到的数据，也就是片偏移具体的字节数据

• 第三片：

  可以看到第三片的总长度是1068（ICMP首部8 + IP首部20 + IP数据1040），而且标识也是61666（说明为同一数据包），标志位的第3位为0（表明这是最后一片），片偏移为2960（说明是紧接着第二片，也就是第三片）

注意，当最后一片时，wireshark发现这是ICMP协议，会给该数据包加上ICMP的首部，8个字节
