交换机和路由器技术-24-OSPF单区域配置

0SPF路由单区域配置

配置过程

1）创建一个 OSPF 进程，进程号的范围为1~65535。

 Router ( config )# router ospf [ process - id ]

2）配置当前路由的 ID ，相当于每台路由器在 OSPF 中的名称，同一区域内不能相同，格式和 P 地址相同，都是点分十进制，取值范围为0.0.0.0~255.255.255.255。如果不指定，默认选物理地址最大的那个

 Router ( config - router )# router - id [ id - number ]

3）将直连网络发布到 OSPF 中，这里和 RIP 协议不同的地方在于，发布时需要添加所对应网段的反掩码和区域编号。

Router ( config一router )# network network - address Wildcard - mask area -n umber

反掩码就是四个255减去掩码

配置实例

路由器R1

Router>enable
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface g 0/0
Router(config-if)#ip address 192.168.10.254 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface g0/1
Router(config-if)#ip address 10.10.10.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router ospf 10
Router(config-router)#router-id 1.1.1.1
Router(config-router)#network 192.168.10.0 0.0.0.255 area 0
Router(config-router)#network 10.10.10.0 0.0.0.3 area 0

路由器R2

Router>enable

Router#configure t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface g0/0

Router(config-if)#ip address 10.10.10.2 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface g0/1

Router(config-if)#ip address 20.20.20.1 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#router ospf 10

Router(config-router)#router-id 2.2.2.2

Router(config-router)#network 10.10.10.0 0.0.0.3 area 0

Router(config-router)#network 20.20.20.0 0.0.0.3 area 0

路由器R3

Router>enable

Router#configure t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface g0/0

Router(config-if)#ip address 20.20.20.2 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface g0/1

Router(config-if)#ip address 192.168.20.254 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#router ospf 10

Router(config-router)#router-id 3.3.3.3

Router(config-router)#network 20.20.20.0 0.0.0.3 area 0

Router(config-router)#network 192.168.20.0 0.0.0.255 area 0

PC0

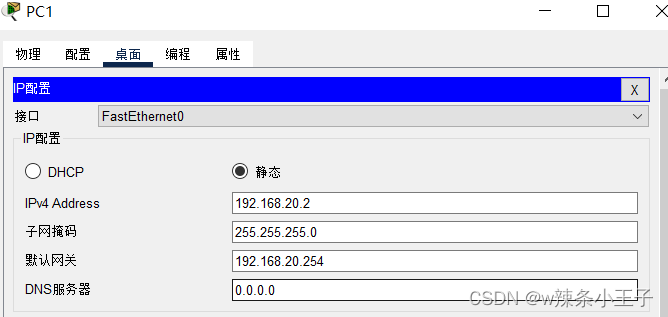

Pc1

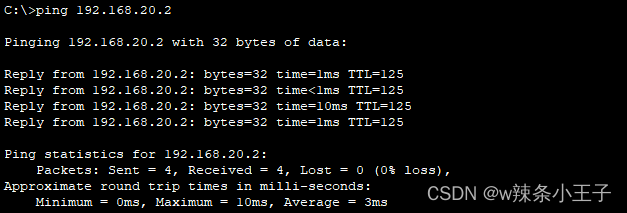

PC0 ping PC1

查看命令

查看ospf配置信息

show ip ospf

查看邻居

show ip ospf neighbor
