HarmonyOS自动化测试框架—Hypium

2022-08-10 17:29:00 【InfoQ】

应用开发过程中，要确保应用的功能和界面能满足预期，往往需要通过测试来验证。为此，我们研发了一套新的自动化测试框架，它支持以插件形式集成到DevEco Studio中，让开发者在应用开发的过程中可以快速编写和执行测试用例，实现应用的高效验证。本期，我们就带大家了解这个自动化测试框架——Hypium。

一、Hypium简介

“Hypium”是“Hyper Automation + ium”的组合词，“Hyper Automation”表示超级自动化， “ium”意指稳定、可靠的测试框架能力底座。从取名含义可以看出，我们想要为开发者打造一个以超级自动化测试为理想目标、且稳定可靠的测试框架。

自动化测试框架Hypium以插件形式集成到DevEco Studio中。开发者创建工程后，DevEco Studio会自动生成测试目录、测试类和测试用例模板等，如图1所示。开发者无需从零开始，让测试更加简单、高效。

null
图1 Hypium

应用程序的自动化测试，从应用场景上主要分为两类：一类主要测试程序的内部功能逻辑，聚焦在测试程序内的函数接口，用于开发人员自测试使用；另一类主要是所见即所得的界面测试，操作页面并检查页面控件是否符合预期的端到端的测试，用于测试人员覆盖全路径的验证测试。

针对上述两种应用场景，自动化测试框架Hypium推出了
单元测试框架
和
UI测试框架
两个子框架。

●
单元测试框架（HJsUnit）
：提供单元测试用例编写的基础接口，以及用于测试系统或应用的接口。支持开发者编写和执行单元测试用例，并且生成对应的测试报告。
●
UI测试框架（HUiTest）
：通过简洁易用的API提供查找和操作界面控件的能力，支持开发基于界面操作的自动化测试脚本。

下面为大家一一介绍Hypium的单元测试框架和UI测试框架。

二、单元测试框架

HarmonyOS应用的多端部署、多语言开发等特点，使其在单元测试时面临很大的挑战，对单元测试框架也提出了高要求：

1. HarmonyOS作为面向万物互联时代的分布式智能操作系统，支持在手机、平板、智能座舱、智慧屏、轻量级设备（如智能穿戴）等多种终端设备上使用。开发者在开发HarmonyOS应用时，也需要考虑适配多种终端设备。这就
要求测试框架能够针对不同设备支持定制相应的测试能力。

2. HarmonyOS的开发框架支持开发者使用Java/JS/eTS等多种语言进行应用开发。这就
要求测试框架在执行测试用例时需要考虑多语言以及语法兼容等。

为满足以上要求，我们在设计阶段就考虑到了单元测试框架需要具备多语言统一执行，语法兼容，空间占用最小化，功能可定制裁剪等能力。经过研发团队的不懈努力，最终实现了
具备语法统一、执行统一、可裁剪、轻量化特点的单元测试框架。

●
语法统一
：ArkUI开发框架支持基于JS语言的类Web开发范式以及基于eTS语言的声明式开发范式。针对不同的语言和开发范式，单元测试框架提供一套统一的测试用例开发接口。开发者可基于统一的接口，来开发支持不同语言和开发范式的测试用例。

●
执行统一
：单元测试框架支持Java与JS/eTS的测试用例在同一个测试hap中运行，结果统一展示。

●
可裁剪
：单元测试框架采用了标准的插件机制，除了核心的基础用例运行与基础接口部分，其余的扩展能力可以根据不同的需求而动态组合。开发者可以根据不同的设备能力和测试需求，动态地定制测试框架能力。

●
轻量化
：单元测试框架内核部分的代码量很少，打包编译之后小于10KB，可用于开发在轻量化设备上执行的测试用例。

通过上面的介绍，大家对Hypium的单元测试框架有了初步的认识。下面就为大家揭晓单元测试框架的详细架构。

null
图2 单元测试框架架构图

如图2所示，单元测试框架由Core、EXT和SPE三个模块组成：
●
 Core（核心模块）
：包含测试用例执行需要的核心接口和逻辑，是运行测试用例所需的最小集合。对于轻量化设备，单元测试框架可以只包含Core模块。
●
EXT（扩展能力模块）
：在核心模块的基础上增加测试框架常用的能力，支持自定义断言，用例异常超时控制等。
●
SPE（专项测试能力模块）
：增加部分特殊测试能力，例如Mock模拟、数据驱动测试、压力测试等。

三、UI测试框架

UI测试框架主要提供UI界面测试的能力，主要面临以下两大挑战：

1. UI界面操作繁琐，学习和使用成本高。

UI界面测试在行业内已广泛应用，核心逻辑主要包含以下三个操作：
  • 识别界面结构，获取操作坐标 。
  • 操作控件，注入UI操作事件，驱动事件响应。
  • 检查页面响应，验证是否符合操作逻辑 。
此外，UI界面测试通常还需要很多其他辅助操作，例如：设备连接（主要是连接系统的无障碍服务）、页面刷新等待、页面控件定位等。这些操作导致测试接口数量繁多、使用逻辑繁琐，使得UI界面测试的成本高，上手困难。

2. WebView混合开发、多窗口等特性，给UI界面测试带来很大难度。

在UI界面测试中，WebView混合开发、多窗口等特性，一直是UI界面测试的难点。
  • WebView混合开发没有使用系统提供的开发框架，所以系统的无障碍服务无法获取WebView中的控件信息，从而也无法进行UI界面测试。
  • 多窗口是指窗口之间有层叠关系，无法做到所见即所得，需要开发者动态地指定窗口来获取其在前台显示的页面结构。如果发生窗口拖拽等窗口移动的情况，开发者所见的界面会有比较大的变化，但是多窗口页面结构没有变化，这种情况下UI界面测试脚本的编写和稳定性都面临很大的挑战。

针对以上挑战，Hypium的UI测试框架提供了相应的应对措施：

1.  UI测试框架将所有操作封装到
UiDriver、By
和
UiComponent
三个核心类中，每个类各司其职，语法一目了然，大大降低了学习使用成本。

null
图3 UI测试框架的三个核心类

  • UiDriver
    ：UI测试能力入口类，负责与设备（系统的无障碍服务）交互，提供页面控件查找、检查存在性以及注入按键等能力。
  • By
    ：用于描述目标控件特性(文本、id、类型等)。UiDriver根据By描述的控件特征来查找控件。
  • UiComponent
    ：根据UiDriver查找返回的控件对象，记录控件相关属性，并提供控件相关UI操作，例如点击、滑动、双击等。

2. 针对
WebView混合开发、多窗口等测试难点
，UI测试框架提供了高效的解决方案。

  • 针对WebView，UI测试框架引入了解析WebView页面结构的引擎，从而彻底解决WebView的页面结构显示问题。
  • 针对多窗口，UI测试框架将多窗口信息扁平化，层叠的窗口最终只保留用户可见的部分，最终拼成一个完整的页面返回给用户。用户不需要指定窗口，页面结构所见即所得，操作简化。

此外，UI测试框架也考虑了多语言和语法兼容，支持Java/JS/eTS三种语言。有的开发者小伙伴之前可能使用过UI测试框架提供的Java接口，最近新增的JS/eTS接口定义和语法与Java接口是一致的，开发者们可以无缝切换到JS/eTS语言来使用。

接下来再带大家了解UI测试框架的详细架构。

null

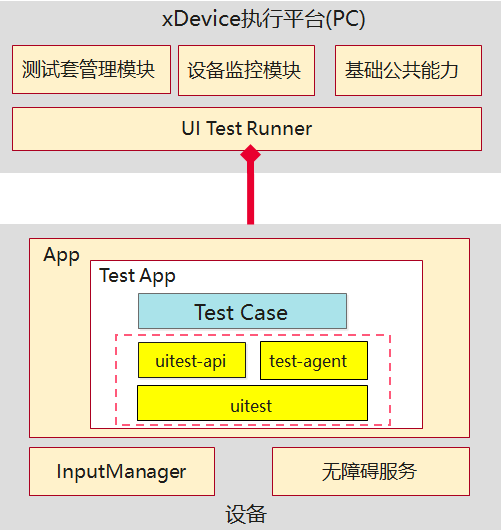

图4 UI测试框架架构图

UI测试框架主要分为三个部分：
●
 uitest-api
：封装提供应用UI测试场景的测试API。
●
test-agent
：提供跨应用UI测试场景设备端辅助测试模块，通过uitest与系统核心库对接。
●
uitest
：UI测试核心模块，对接系统服务，提供控件树获取、解析、查找、操作等能力。

上面就是我们本期要介绍的内容了。未来我们还将继续完善自动化测试框架Hypium的能力，助力开发者开发更卓越的产品，大家敬请期待！
